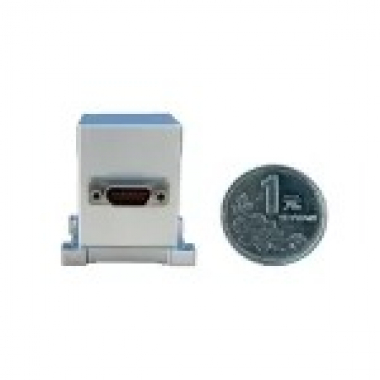

В быстром северном искателе используется новейшая технология гироскопа MEMS, которая позволяет преодолеть ограничения по объёму и производительности традиционного навигационного оборудования, максимально уменьшить объём, удовлетворить требования к интегрированной работе и легко встраивать его в различные небольшие устройства или сложные системы. В основном используется в сценариях, требующих быстрого выравнивания.
Технические характеристики
- Новейший трехосный MEMS-гироскоп, трехосную MEMS плюс измерительную бесконтактную инерциальную измерительную технологию;
- Полностью твердотельный дизайн, встроенный внутренний стол, отличная ударопрочность и виброустойчивость, а также устойчивость к суровым условиям окружающей среды;
- Доступна модульная конструкция, доступен OEM, внутренний стол выполнен в китайском дизайне Ding, высокая надежность;
- Имеет функцию самонаводящийся север, не подверженный воздействию магнитного поля;
- Может осуществлять быстрое выравнивание/поиск севера, и пользователи могут выбирать время быстрого выравнивания: 30 с, 60 с, 90 с;
- быстрое выравнивание за 7,30 с, точность выравнивания 1 °, точное выравнивание за 90 с, точность выравнивания 0,5 °.
Технические параметры
|
Модель |
ER-MNS-04A |
|
|
Цель выполнения |
Параметр |
|
|
Точность определения азимута |
1 |
|
|
Точность позиционирования |
0.2 |
|
|
Время удержания азимута |
20 минут |
|
|
Время удержания позиции |
20 минут |
|
|
Диапазон измерения азимута |
0-360 |
|
|
Диапазон измерения угла наклона |
-85-85 |
|
|
Север в поисках времени |
5 минут |
|
|
Метод поиска Севера |
Статический |
|
|
Частота обновления |
100 |
|
|
Окружающая среда и энергетика |
||
|
Рабочая температура |
5~+55 |
|
|
Температура хранения |
0~+65 |
|
|
Источник питания |
6–12 В |
|
|
Мощность |
2 |
|
|
Коммуникационный интерфейс |
RS-422 |
|
|
Физические характеристики |
||
|
Размер |
40*40*42 с корпусом/27*26*34 без корпуса и плинтуса |
|
|
Вес |
80 г с корпусом/ 40 г без корпуса и подложки |
|
|
Определение Проводки |
||
|
Тип подключения |
Булавка |
Определение |
|
1 |
+6-12 В |
|
|
3 |
GND |
|
|
6 |
Техас+ |
|
|
7 |
Техас- |
|
|
8 |
Rx+ |
|
|
9 |
Rx- |
|
|
10 |
GND |
|
|
Модель |
Стоимость, доллары США |
|
ER-MNS-04A |
По запросу |
