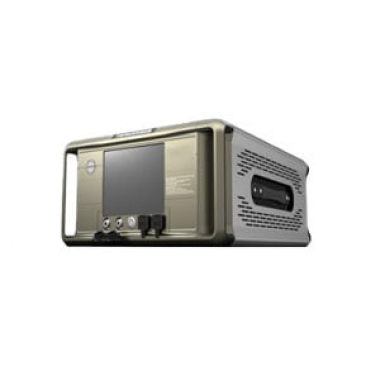

Мультисистемный спутниковый симулятор навигационных сигналов ER-S-8000 может имитировать сигналы спутниковой навигации BDS, GPS, GLONASS и глобальной системы спутникового позиционирования Galileo. Может использоваться для разработки, производства, тестирования и проверки многих систем, совместимых с терминальным оборудованием.
Технические характеристики
- Базовая поддержка одновременного моделирования сигналов спутниковой навигации BDS, GPS, GLONASS и Galileo;
- Моделирование базовой антенны приёмника;
- Базовое моделирование вращения вектора;
- Требуется приёмник с инерциальным выводом информации для высокодинамичных сцен;
- Базовое программное обеспечение для управления простое в использовании, гибкое и мощное;
- Используйте оценочное программное обеспечение для анализа производительности компьютера пользователя;
- Базовая симуляция с использованием функции P-кода спутниковой навигационной системы Beidou.
Технические параметры
|
Выходная частота |
BDS B1, B2, B3 GPS L1, L2, L5 GLONASS L1, L2 GALILEO E1, E5a, E5b |
|
Количество каналов генератора |
12 |
|
Количество многолучевых сигналов |
12 |
|
Максимальная скорость |
36 000 м/с |
|
Максимальное ускорение |
1500 м/с² |
|
Максимальная скорость ускорения |
3000 м/с3 |
|
Точность фазового управления псевдорасстоянием |
менее 0,05 м |
|
Точность изменения псевдорасстояния |
0,005 м/с |
|
Начальная когерентность несущей и псевдокода |
0,05 м |
|
Начальная когерентность несущей и псевдокода |
1 степень
|
|
Гибридная мощность |
-50 дБк |
|
Гармоническая мощность |
-40 дБк |
|
Фазовый шум |
-80 дБ/Гц при 100 Гц -90 дБ/Гц при 1 кГц -95 дБ/Гц при 10 кГц -95 дБ/Гц при 100 кГц |
|
Стабильность частоты |
5×10-11/с |
|
Диапазон регулировки |
от -110 дБм до 150 дБм |
|
Разрешение |
0,2 дБ |
|
Точность калибровки |
0,5 дБ |
|
ВЧ-выход |
Головка N-типа |
|
Внешний тактовый вход |
Гнездо BNC, 10 МГц |
|
Внутренний тактовый выход |
Гнездо BNC, 10,23 МГц |
|
Второй импульсный выход |
Гнездо BNC, 1PPS |
|
Синхронный триггерный вход/выход |
Гнездо BNC |
|
Порт внешнего управления |
порт Ethernet |
|
Характеристики питания |
220 В переменного тока, 50 Гц |
|
Физические свойства |
|
|
Размеры |
445x222x611 мм |
|
Вес |
30 кг |
|
Экологические требования |
|
|
Рабочая влажность |
не более 75 % 23 ℃ |
|
Рабочая температура |
от 0 ℃ до +50 ℃ |
|
Температура хранения |
от –30 ℃ до +70 ℃ |
|
Надежность |
|
|
Среднее время наработки на отказ MTBF |
3000 часов |
|
Среднее время ремонта MTTR |
2 часа |
|
Непрерывное время работы |
24 часов |
|
Операционная система |
Windows XP/Windows 7, 32-разрядная версия |
|
Процессор |
Intel с тактовой частотой 2 ГГц или выше |
|
Внешний интерфейс |
Порты RS232 и гигабитный Ethernet |
|
Модель |
Стоимость, доллары США |
|
ER-S-8000 |
По запросу |
