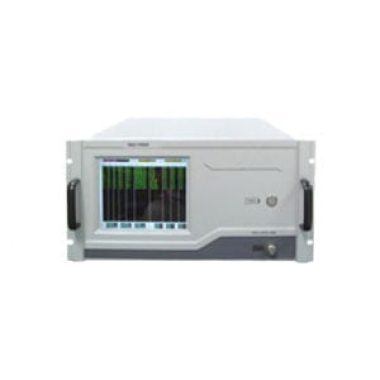

Система подавления спутниковой навигации имитатор сигнала, может генерировать шесть типов сигналов помех, таких как непрерывные помехи, скачкообразные помехи, частотно-модулированные помехи, амплитудно-модулированные помехи, шумовые помехи и импульсные помехи, а также может предоставить пользователям тестовую среду для проверки устойчивости навигационного терминала к помехам.
Технические характеристики
- Разнообразие типов управляемых сигналов помех;
- Управление мощностью и модуляцией в режиме реального времени;
- Модульная конструкция для простого расширения количества интервалов.
Технические параметры
|
Выходная частота |
|
|
Диапазон частот |
1160–1280 МГц, 1510–1630 МГц, 2492 МГц 20 МГц |
|
Разрешение |
1 Гц |
|
Внешний стандарт частоты |
10 МГц |
|
Гармоники |
30 дБн |
|
Помехи |
45 дБн |
|
Уровень сигнала |
|
|
Выходная мощность |
-70 дБм~30 дБм |
|
Точность измерения мощности |
0,5 дБ |
|
Сигнальный режим |
|
|
Диапазон частот |
1160 МГц ~ 1280 МГц |
|
1510 МГц ~ 1630 МГц |
|
|
2492 МГц 20 МГц |
|
|
Точность частоты |
50 Гц |
|
Сигнал сканирования: пошаговый |
2 ~ 490 Гц |
|
Время удержания |
1 мс ~ 60 с |
|
FM-сигнал: максимальное отклонение частоты модуляции |
20 МГц |
|
Частота синусоидального сигнала |
0,1 кГц ~ 50 кГц |
|
Сигнал прямоугольной формы, сигнал рампы, частота сигнала треугольник |
0,1 кГц ~ 10 кГц |
|
Модулированный сигнал: частота синусоидальной волны |
50 кГц |
|
Сигнал прямоугольной формы, сигнал рампы, частота сигнала треугольной волны |
10 кГц |
|
Шум |
50 кГц ~ 20 МГц |
|
Коэффициент переключения |
80 дБ |
|
Разрешение |
4us |
|
Внешний интерфейс |
|
|
Радиочастотный выход |
Головка N-типа |
|
Внешний тактовый вход |
10 МГц |
|
Внутренний тактовый выход |
10,23 МГц |
|
Выход второго импульса |
1PPS |
|
Внешний порт управления |
Порт Ethernet |
|
Питание |
220 В, 50 Гц |
|
Физические свойства |
|
|
Размеры |
478×222×605 мм |
|
Вес |
25 кг |
|
Экологические требования |
|
|
Рабочая влажность |
10%~75% 22℃ |
|
Рабочая температура |
от 0 ℃ до + 50 ℃ |
|
Температура хранения |
– 30 ℃ ~ + 70 ℃ |
|
Надежность |
|
|
Среднее время наработки на отказ |
3000 часов |
|
Среднее время восстановления |
2 часов |
|
Операционная система |
Windows XP/Windows 7 32-разрядная |
|
Процессор |
Intel с тактовой частотой 2 ГГц или выше |
|
Внешний интерфейс |
порты RS232 и Gigabit Ethernet |
|
Модель |
Стоимость, доллары США |
|
ER-S-4000 |
По запросу |
