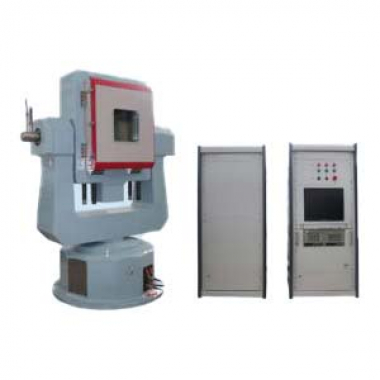

По сравнению с обычным трёхосевым поворотным столом, трёхосевой поворотный стол с контролем температуры имеет конструкцию UOT mesa. На оси тангажа поворотного стола установлена камера с высокой и низкой температурой, которая охватывает внутреннюю раму mesa. Позволяет осуществлять вращение по азимуту, тангажу и крену в трёх направлениях и создавать среду с высокой и низкой температурой для тестируемых деталей. В основном используется для тестирования и калибровки систем FOG, лазерных, MEMS-систем и других продуктов инерциальной навигации при нормальной, а также при высокой и низкой температуре. Это лучший выбор для тестирования или калибровки высокоточных продуктов инерциальной навигации.
Технические параметры
|
Технический индекс |
Ось внутреннего кольца |
Ось внутреннего кольца |
Ось наружного кольца |
Ось внутреннего кольца |
Ось внутреннего кольца |
Ось наружного кольца |
||||||||||||||||||||||||
|
Размеры в духовке |
600x600x600 мм |
750x750x650 мм |
||||||||||||||||||||||||||||
|
Диаметр большой площади |
500 мм |
600 мм |
||||||||||||||||||||||||||||
|
Максимальный вес груза |
60 кг |
100 кг |
||||||||||||||||||||||||||||
|
Максимальный размер нагрузки |
400 мм x 450 мм |
500 мм x 500 мм |
||||||||||||||||||||||||||||
|
Токопроводящее скользящее кольцо |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
||||||||||||||||||||||||||||
|
Диапазон углов |
Все три оси непрерывны |
Все три оси непрерывны |
||||||||||||||||||||||||||||
|
Схема движения |
Положение, скорость, размах |
Положение, скорость |
Положение, скорость, размах |
Положение, скорость |
||||||||||||||||||||||||||
|
Точность позиционирования |
||||||||||||||||||||||||||||||
|
Точность позиционирования |
2 |
3 |
5 |
2 |
3 |
5 |
||||||||||||||||||||||||
|
Контрольное разрешение |
0.0001° |
0.0001° |
0.0001° |
0.0001° |
0.0001° |
0.0001° |
||||||||||||||||||||||||
|
Повторяемость |
1 |
2 |
2 |
1 |
2 |
2 |
||||||||||||||||||||||||
|
Точность оценки |
||||||||||||||||||||||||||||||
|
Диапазон скоростей |
1200° /с |
400°/с |
300°/с |
1200° /с |
400°/с |
300°/с |
||||||||||||||||||||||||
|
Скорость, точность и стабильность |
0–1°/с |
2x10-3 |
2x10-3 |
|||||||||||||||||||||||||||
|
1–10°/с |
2x10-4 |
2x10-4 |
||||||||||||||||||||||||||||
|
10–360°/с |
2x10-5 |
2x10-5 |
||||||||||||||||||||||||||||
|
Разрешение скорости |
0,001°/с |
0,001°/с |
||||||||||||||||||||||||||||
|
Динамические характеристики |
||||||||||||||||||||||||||||||
|
Максимальное угловое ускорение |
1500°/с2 |
300°/с2 |
200°/с2 |
1500°/с2 |
300°/с2 |
200°/с2 |
||||||||||||||||||||||||
|
Максимальная частота качания |
12 Гц |
10 Гц |
||||||||||||||||||||||||||||
|
Механическая точность |
||||||||||||||||||||||||||||||
|
Точность вращения |
1.5 |
2 |
2 |
1.5 |
2 |
2 |
||||||||||||||||||||||||
|
Материал Mesa |
Супердюралюминий/нержавеющая сталь |
|||||||||||||||||||||||||||||
|
Биение таблицы |
0,02 мм |
|||||||||||||||||||||||||||||
|
Перпендикулярность |
3 |
|||||||||||||||||||||||||||||
|
Электрический интерфейс |
||||||||||||||||||||||||||||||
|
Внешний электрический интерфейс |
RS232/RS422 |
|||||||||||||||||||||||||||||
|
Интерфейс пользовательского канала |
Интерполяция навигации |
|||||||||||||||||||||||||||||
|
Блок контроля температуры |
||||||||||||||||||||||||||||||
|
Условный индекс |
Равномерность температуры: 2 ℃ Отклонение температуры: 2 ℃ Колебания температуры: 0,5 ℃ Скорость нагрева и охлаждения: 3 ℃/с |
|||||||||||||||||||||||||||||
|
Другие варианты |
||||||||||||||||||||||||||||||
|
Настольное или нагрузочное монтажное оборудование может быть изготовлено по индивидуальному заказу |
||||||||||||||||||||||||||||||
|
Повышение точности позиционирования, скорости и ускорения для увеличения стоимости. Снижение точности позиционирования, скорости и ускорения для снижения стоимости |
||||||||||||||||||||||||||||||
|
Вы можете настроить токопроводящие контактные кольца, расширяемые сетевые порты и оптоволоконные порты |
||||||||||||||||||||||||||||||
|
Индикаторы температуры можно настроить по своему усмотрению, а также интегрировать с программным обеспечением для поворотного стола и контроля температуры |
||||||||||||||||||||||||||||||
|
Модель |
Стоимость, доллары США |
|
ER-TCT-03 |
По запросу |
