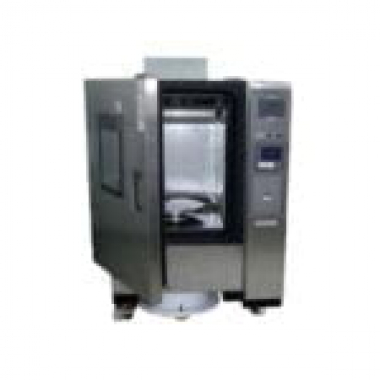

Одноосевой поворотный стол с контролем температуры предназначен для проведения испытаний в условиях высоких и низких температур, а также для одноосевой калибровки инерциальных навигационных систем и других инерциальных устройств. Имеет два типа расположения: горизонтальное и вертикальное. Поворотный стол приводится в движение непосредственно моментным двигателем постоянного тока и питается от ШИМ-драйвера. Поверхность стола установлена внутри термобокса, максимальный диаметр установки может достигать 1000 мм. Термобокс может быть изготовлен по индивидуальному заказу в соответствии с требованиями пользователя.
Технические параметры
|
Технический индекс |
Стандартный тип |
|
|
Размеры в духовке |
600x600x700 мм |
|
|
Диаметр большой площади |
450 мм |
|
|
Максимальный вес груза |
60 кг |
|
|
Максимальный размер нагрузки |
350x450 мм |
|
|
Токопроводящее скользящее кольцо |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
|
|
Диапазон углов |
Непрерывная бесконечность |
|
|
Схема движения |
Положение, скорость, размах |
|
|
Точность позиционирования |
||
|
3 |
||
|
Контрольное разрешение |
0.0001° |
|
|
Повторяемость |
1 |
|
|
Точность оценки |
||
|
Диапазон скоростей |
1200°/с |
|
|
Скорость, точность и стабильность |
0–1°/с |
2x10-3 |
|
1–10°/с |
2x10-4 |
|
|
10–360°/с |
2x10-5 |
|
|
Разрешение скорости |
0,001°/с |
|
|
Динамические характеристики |
||
|
Максимальное угловое ускорение |
500°/с2 |
|
|
Максимальная частота качания |
10 Гц |
|
|
Механическая точность |
||
|
Точность вращения |
1.5 |
|
|
Материал Mesa |
Супердюралюминий/нержавеющая сталь |
|
|
Биение таблицы |
0,02 мм |
|
|
Электрический интерфейс |
||
|
Внешний электрический интерфейс |
RS232/RS422 |
|
|
Интерфейс пользовательского канала |
Навигационный слот стандартный, с 2 разъёмами JY27466 серии 32 |
|
|
Габаритные размеры корпуса платформы |
||
|
Структурная форма |
Вертикальная или горизонтальная структура стола |
|
|
Высота стола от земли |
Вертикальная конструкция стола: 770–780 мм |
|
|
Диаметр основания |
440 мм |
|
|
Блок контроля температуры |
||
|
Условный индекс |
Равномерность температуры: 2 ℃ Отклонение температуры: 2 ℃ Колебания температуры: 0,5 ℃ Скорость нагрева и охлаждения: 3 ℃/с (в среднем по всему объему) |
|
|
Другие варианты |
||
|
Стол или инструмент для установки продукта могут быть изготовлены по индивидуальному заказу |
||
|
Повышение точности позиционирования, скорости и ускорения для увеличения стоимости; снижение точности позиционирования, скорости и ускорения для снижения стоимости |
||
|
Вы можете настроить токопроводящие контактные кольца, расширяемые сетевые порты и оптоволоконные порты |
||
|
Индикаторы температуры можно настроить по своему усмотрению, а также интегрировать с программным обеспечением для поворотного стола и контроля температуры |
||
|
Модель |
Стоимость, доллары США |
|
ER-TCT-01 |
По запросу |
