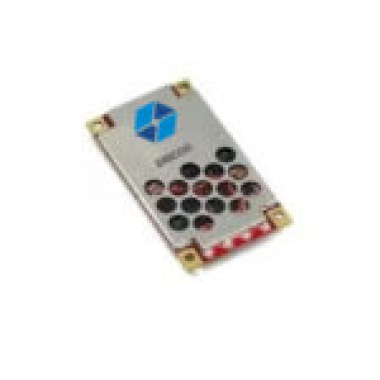

Одночастотная плата позиционирования— это высокопроизводительный одночастотный приёмник позиционирования BDS/GPS/GLONASS, который может обеспечивать точность позиционирования на уровне долей метра и скорость вывода данных до 20 Гц за счёт приёма сигналов SBAS или внешних дифференциальных сигналов. Приёмник также может выводить исходные данные наблюдений для последующей обработки. В устройстве используется уникальная запатентованная технология COAST для получения точных спутниковых сигналов в любое время и в любом месте.
Технические характеристики
- Поддержка Beidou, GPS, GLONASS, SBAS, совместимых с Galileo и QZSS;
- Совместимость с текущей станцией CORS, транслирующей все стандартные дифференциальные данные для дифференциального позиционирования;
- Доступное решение DGPS с частотой обновления данных до 20 Гц;
- Быстрый запуск и повторное подключение для обеспечения точности работы;
- Технология COAST позволяет сохранять точность дифференциального позиционирования в течение примерно 40 минут при потере дифференциального сигнала;
- Компактная конструкция, низкое энергопотребление, простота интеграции.
Технические параметры
|
Индекс производительности GNSS |
|
|
Прием спутниковых сигналов |
BDS B1, GPS L1, GLONASS G1 |
|
Номер пропуска |
162 |
|
Отслеживание SBAS |
Трехканальная параллельная трассировка |
|
Скорость обновления данных |
20 Гц |
|
Точность горизонтального позиционирования |
Автономный режим: 1,2 метра среднеквадратичное значение, DGPS: 0,3 метра среднеквадратичное значение L-Dif: 0,14 метра среднеквадратичное значение, RTK: 10 мм + 1 Мд |
|
Точность синхронизации |
20нс |
|
Холодный старт |
60 |
|
Теплый старт |
20 |
|
Время повторной поимки |
1с |
|
Индикатор связи |
|
|
Интерфейс передачи данных |
последовательный порт: 3 полнодуплексных последовательных порта 3,3 В CMOS 1 внешний дифференциальный порт DGPS, USB: 1 USB-устройство |
|
Скорость передачи в бодах |
4800–115 200 бит/с |
|
Разностная схема |
RTCM SC-104 SBAS/Beacon, схема саморазличения RTCM2.x, RTCM3.0, RTCM3.2, CMR, CMR+ |
|
Формат данных |
Двоичная система NMEA 0183, SLX |
|
Временной выход |
1PPS КМОП, активный высокий уровень, синхронизация по фронту, нагрузка 10 кОм, 10 пФ |
|
Ввод идентификатора события |
КМОП, активный низкий уровень, синхронизация по заднему фронту, нагрузка 10 кОм, 10 пФ |
|
Электрические характеристики |
|
|
Рабочее напряжение |
3,3 В постоянного тока 5 % |
|
Потребляемая мощность |
1,5 Вт |
|
Рабочий ток |
460 мА |
|
Источник питания антенны |
15 В постоянного тока |
|
Экологический индекс |
|
|
Рабочая Температура |
-40 °C ~ +85 °C |
|
Температура хранения |
-40 °C ~ +85 °C |
|
Механический индикатор |
|
|
Размер |
72,4x40,6x11,2 см |
|
Вес |
23 г |
|
Разъем питания/передачи данных |
20pin |
|
Антенный разъем |
MCX |
|
Модель |
Стоимость, доллары США |
|
ER-GNSS-B09 |
По запросу |
