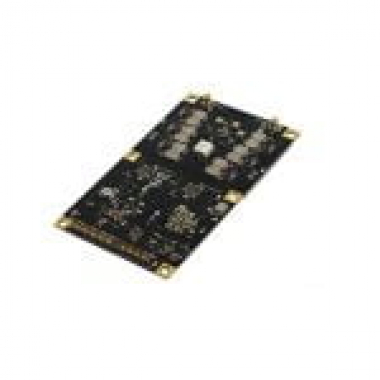

Это экономичная одночастотная плата для пеленгации и позиционирования по сигналам GNSS. Оснащена двумя антенными портами, поддерживает прием сигналов BDS B1, GPS L1, GLONASS G1, Galileo E1, а встроенный высокоточный гироскоп и датчик наклона могут выводить данные о курсе, тангаже и крене. Кроме того, устройство поддерживает DGNSS, RTK-позиционирование и «Китайскую точность». Одно устройство может обеспечить точность позиционирования на уровне дециметра, что позволяет удовлетворить требования к позиционированию с различной точностью.
Технические характеристики
- Поддержка BDS B1, GPS L1, GLONASS G1, Galileo E1;
- Поддержка RTK-позиционирования;
- Поддержка «китайской точности», позволяющей одной машине обеспечивать позиционирование на уровне дециметра;
- Быстрая сходимость RTK и время повторного захвата, отличная производительность сглаживания несущей;
- Доступная точность рельефа 0,3 м, эффективная технология подавления многолучевых эффектов и помех;
- Уникальный бортовой высокоточный гироскоп обеспечивает непрерывную точность курса менее 1° в течение 3 минут после потери сигнала со спутника GNSS;
- Датчик наклона может предоставлять данные как о тангаже, так и о крене.
Технические параметры
|
Индекс производительности GNSS |
||
|
Прием спутниковых сигналов |
BDS B1, GPS L1, GLONASS G1, Galileo E1; |
|
|
Номер пропуска |
424 |
|
|
Отслеживание SBAS |
2 канала, параллельное отслеживание |
|
|
Скорость обновления данных |
Стандарт 10 Гц, разрешение 50 Гц |
|
|
Точность позиционирования |
Горизонтальный |
Высота над уровнем моря |
|
RTK |
10 мм + 1 Мд |
20 мм + 2 Мд |
|
SBAS |
0,3 м |
0,6 м |
|
Одноточечный |
1,2 м |
2,5 м |
|
Точность |
0,25 м |
|
|
Точность определения направления |
0,30° среднеквадратичное значение при расстоянии между антеннами 0,5 м 0,15 ° среднеквадратичное значение при расстоянии между антеннами 1,0 м 0,08 ° среднеквадратичное значение при расстоянии между антеннами 2,0 м 0,04 ° среднеквадратичное значение при расстоянии между антеннами 5,0 м |
|
|
Точность шага |
0,3° среднеквадратичное значение, при расстоянии между антеннами 1 м |
|
|
Точность крена |
1° среднеквадратичное |
|
|
Точность колебаний |
30 см DGPS, 5 см RTK |
|
|
Точность синхронизации 1PPS |
20нс |
|
|
Холодный старт |
60 секунд |
|
|
Теплый старт |
5s |
|
|
Направляюсь к шлюзу |
10 секунд |
|
|
Производительность в L-диапазоне |
||
|
Номер пропуска |
Единый путь |
|
|
Частотный диапазон |
От 1525 до 1560 МГц |
|
|
Индикаторы связи |
||
|
Интерфейс передачи данных |
последовательный порт: 4шт Полнодуплексный последовательный порт 3,3 В CMOS, 3шт основные последовательные порты, 1 шт маяк специальный дифференциальный последовательный порт, USB: 1 шт USB-устройство, 1 шт USB-хост |
|
|
Скорость передачи в бодах |
4800–460 800 бит/с |
|
|
Разностная схема |
RTCM SC-104, RTCM v2 DGPS, RTCM3.0, RTCM3 v3 RTK, CMR, CMR+ |
|
|
Формат данных |
NMEA0183 |
|
|
Временной выход |
1PPS, COMS, активный высокий уровень, синхронизация по фронту нарастающего сигнала, нагрузка 10 кОм, 10 пФ |
|
|
Ввод идентификатора события |
COMS, активный низкий уровень, синхронизация по заднему фронту, нагрузка 10 кОм, 10 пФ |
|
|
Электрические характеристики |
||
|
Рабочее напряжение |
3,3 В постоянного тока 5 % |
|
|
Потребляемая мощность |
Номинальная мощность 2,1 Вт |
|
|
Рабочий ток |
Номинальный ток 0,63 А |
|
|
Источник питания антенны |
Макс. 15 В постоянного тока |
|
|
Экологический индекс |
||
|
Рабочая Температура |
-40 °C ~ +85 °C |
|
|
Температура хранения |
-40 °C ~ +85 °C |
|
|
Механические индикаторы |
||
|
Размер |
10,9x7,1x5 см |
|
|
Вес |
50 г |
|
|
Разъем питания/передачи данных |
34 контакта, расстояние между ними 1,27 мм |
|
|
Антенный разъем |
MCX |
|
|
Вспомогательное оборудование |
||
|
Гироскоп |
Обеспечивает сглаживание курса и быстрое восстановление направления. При потере сигналов GNSS он обеспечивает вспомогательный курс с точностью более 1°/мин на протяжении до 3 минут |
|
|
Датчик угла наклона |
Предоставьте данные о наклоне и повороте, чтобы обеспечить быстрое определение направления и возврат в нужное направление |
|
|
Модель |
Стоимость, доллары США |
|
ER-GNSS-B08 |
По запросу |
