Технические характеристики

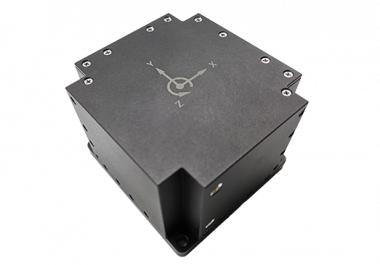

BW-MINS920 — это сверхкомпактная трёхосевая волоконно-оптическая гироскопическая микроинерциальная навигационная система от Beiwei Sensing. Она оснащена встроенным высокоточным акселерометром. Система может выводить информацию об ускорении и угловой скорости без использования внешнего входного сигнала и автоматически рассчитывать азимут, угол крена и угол тангажа измеряемого носителя. Система подходит для измерения инерциального положения в различных состояниях движения, вибрации или покоя. Используя высоконадежные MEMS-акселерометры и трёхосевые волоконно-оптические гироскопы, отклонение данных положения оценивается соответствующим образом с помощью 6-позиционного фильтра Калмана с соответствующим коэффициентом усиления, а точность измерения гарантируется алгоритмами. Параметры движения положения компенсируются нелинейной компенсацией, ортогональной компенсацией, температурной компенсацией, компенсацией дрейфа и другими компенсациями, что позволяет значительно исключить ошибки и повысить уровень точности продукта.
Технические параметры
|
Параметр |
Значение |
|
Стабильность нулевого смещения |
0,02°/ч |
|
Диапазон измерения гироскопа |
±300°/с |
|
Диапазон измерения акселерометра |
±30 г |
|
Рабочий температурный диапазон |
-40℃ ~ +75℃ |
|
Диапазон питающего напряжения |
12 ~ 30 В |
|
Габаритные размеры |
Д100 × Ш100 × В100 мм |
Свойства продукта:
|
Стабильность смещения гироскопа (10 с, 1σ) |
Стабильность смещения акселерометра при комнатной температуре (10 с, 1σ) |
|
0,02°/ч |
≤1 (MEMS); ≤0,2 (кварц) мг |
|
Стабильность нулевого смещения гироскопа при всех температурах |
Полная температурная стабильность акселерометра (10 с, 1σ) |
|
≤0,05°/ч |
≤3 (MEMS); ≤0,5 (кварц) мг |
|
Повторяемость масштабного коэффициента гироскопа |
Повторяемость масштабного коэффициента акселерометра |
|
≤50 частей на миллион |
≤300 (MEMS); ≤100 (кварц) мг |
|
Модель |
Стоимость, доллары США |
|
MINS920 |
По запросу |
