Технические характеристики

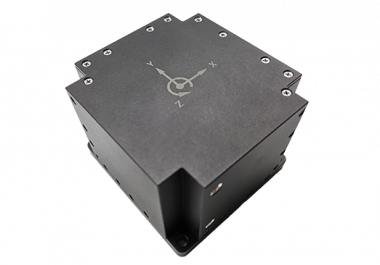

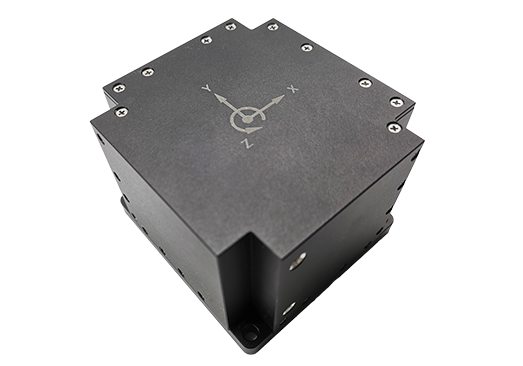

MINS930 – это трёхосное оптоволоконное инерциальное навигационное устройство, используемое для измерения трёхосевой угловой скорости и ускорения объекта. Устройство включает в себя трёхосевой оптоволоконный гироскоп и трёхосевой акселерометр. Акселерометр регистрирует сигналы ускорения объекта по трём независимым осям системы, а гироскоп регистрирует сигналы угловой скорости носителя относительно инерциальной системы координат, измеряет угловую скорость и ускорение объекта в трёхмерном пространстве и использует эти данные для расчёта положения объекта.
MINS930 использует высоконадёжный MEMS-акселерометр и трёхосевой оптоволоконный гироскоп. Отклонение данных о положении объекта оценивается соответствующим образом с помощью шестипозиционного фильтра Калмана с соответствующим коэффициентом усиления, а точность измерения гарантируется алгоритмом. Параметры движения положения компенсируются с помощью нелинейной компенсации, ортогональной компенсации, температурной компенсации.
Технические параметры
|
Параметр |
Значение |
|
Стабильность нулевого смещения |
0,05°/ч |
|
Диапазон измерения (гироскоп) |
±300°/с |
|
Диапазон измерения (акселерометр) |
±30 г |
|
Рабочая температура |
-40℃ ~ +75℃ |
|
Напряжение питания |
12 ~ 30 В |
|
Размеры |
Д100 × Ш100 × В100 мм |
Свойства продукта:
|
Стабильность смещения гироскопа (10 с, 1σ) |
Стабильность смещения акселерометра при комнатной температуре (10 с, 1σ) |
|
0,05°/ч |
≤1 (MEMS); ≤0,2 (кварц) мг |
|
Стабильность нулевого смещения гироскопа при всех температурах |
Полная температурная стабильность акселерометра (10 с, 1σ) |
|
≤0,05°/ч |
≤3 (MEMS); ≤0,5 (кварц) мг |
|
Повторяемость масштабного коэффициента гироскопа |
Повторяемость масштабного коэффициента акселерометра |
|
≤50 частей на миллион |
≤300 (MEMS); ≤100 (кварц) мг |
|
Модель |
Стоимость, доллары США |
|
MINS930 |
По запросу |
