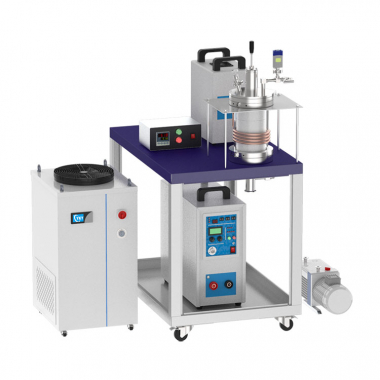

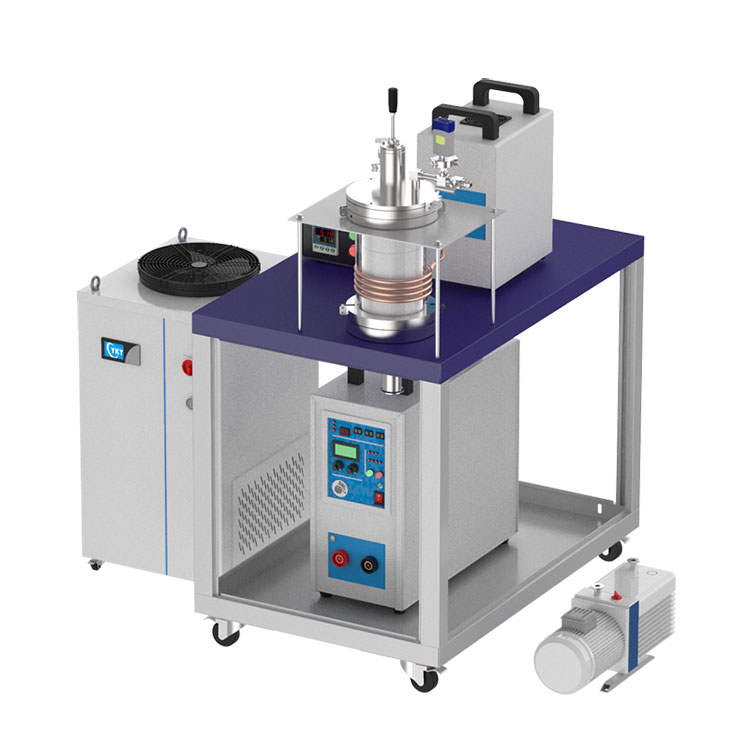

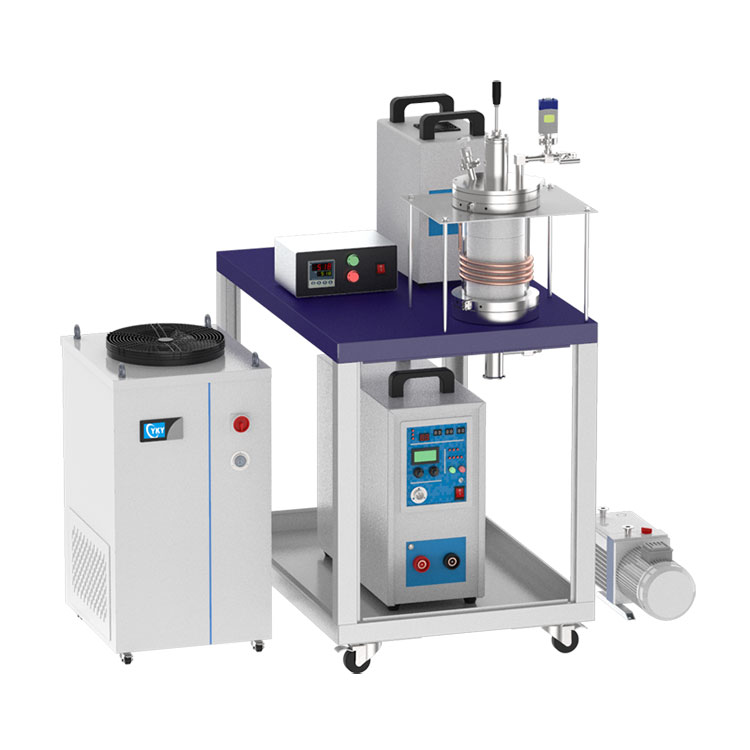

Это небольшая система индукционной плавки с программным управлением, которая оснащена кварцевой трубкой диаметром 100 мм, фланцем из нержавеющей стали, графитовым тиглем, вакуумным насосом, охладителем воды и подвижной рамой. Максимальная мощность составляет 25 кВт.
Технические характеристики
CY-25TC - это небольшая система индукционной плавки с программным управлением, которая оснащена кварцевой трубкой диаметром 100 мм, фланцем из нержавеющей стали, графитовым тиглем, вакуумным насосом, охладителем воды и подвижной рамой. Максимальная мощность составляет 25 кВт. Это идеальный инструмент для выращивания кристаллов, плавки и спекания новых металлических сплавов с температурой плавления <1700 ℃ (в условиях вакуума или защитного газа).
Технические параметры
|
Условия установки |
Данное оборудование необходимо для использования на высотах менее километра, при температуре 25 ℃ ± 15 ℃ и влажности 55% относительной влажности ± 10% относительной влажности. 1, вода: оборудование с самоциркуляцией охлаждающей воды (заполнено чистой водой или деионизированной водой) 2, электричество: AC380V 50 Гц (воздушный выключатель 63A), должно иметь хорошее заземление 3, газ: камера оборудования должна быть заполнена аргоном (чистотой 99,99% или более), вам необходимо взять с собой собственный газовый баллон с аргоном (с двойным соединением Ø6 мм) 4, рабочий стол: размер 1500 мм × 600 мм × 700 мм, грузоподъемность более 200 кг 5, вентиляция: необходима |
|
Основные характеристики |
1. Огнеупорный кирпич изготовлен из высокочистого глинозема волокна устойчивы к 1800℃ используется для поддержки графитовый тигель и препятствует излучению тепла. 2, с автоматическим давлением воды, системой защиты от перегрева, высокой мощности. 3. Регулятор температуры использует метод PID для контроля температуры и может устанавливать 30-ступенчатую программу подъема и понижения температуры, а также имеет функции защиты от перегрева и поломки. 4, оснащенная вакуумметром антикоррозийного типа, при давлении выше 10 мбар нет необходимости изменять коэффициент типа газа, диапазон может составлять 3,8 × 10E-5 торр. 5, оснащена механическим насосом с двойным вращением и прямым подключением. |
|
Технические параметры |
Высокочастотная индукционная нагревательная печь 1, рабочее напряжение: трехфазный переменный ток 380 В 50 Гц (требуется воздушный выключатель 60 А) 2, максимальная потребляемая мощность: 15 кВт 3, частота колебаний: 30 кГц -80 кГц 4, коэффициент цикла: 80% 5, индукционная катушка: наружный диаметр Ø120мм, внутренний диаметр Ø110мм, высота 50мм (точно регулируется) |
|
Регулятор температуры 1, рабочее напряжение: однофазный AC208V-240V 2, точность контроля температуры: ± 5℃ 3, температура: постоянная рабочая температура составляет 1000℃-2000 (время работы <30 минут),, Как показано на рисунке 4, максимальная скорость нагрева: 1℃ /сек (0-1000℃), 0,5℃ /сек (1200℃ -1700℃) |
|
|
Графитовый тигель (расходные части) 1, графитовый тигель высокой чистоты: наружный диаметр Ø40 мм, внутренний диаметр ø37,1 мм, высота 100,5 мм (дополнительное покрытие SiC, нанесенное внутри тигля для улучшения чистоты плавки металла) 2, максимальная производительность: объем, занимаемый образцом, должен составлять 1/2 объема графитового тигля |
|
|

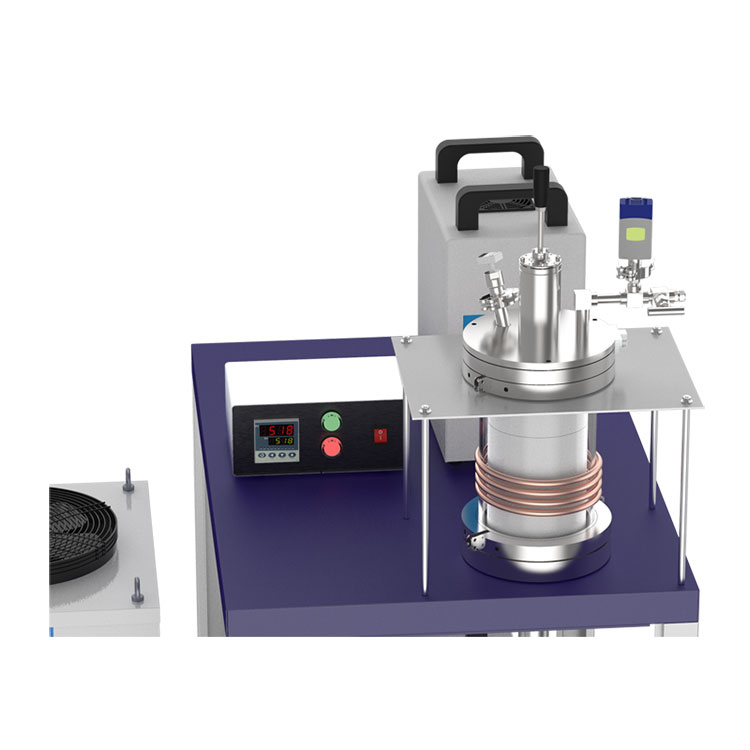

Кварцевая трубка и уплотнительный фланец 1, кварцевая трубка: наружный диаметр Ø100 мм, внутренний диаметр Ø92 мм, длина 355 мм 2, верхний фланец: фланец из нержавеющей стали, с игольчатым клапаном из нержавеющей стали, с бронированным интерфейсом (может быть вставлен в термопару внутри кварцевой трубки для более точного измерения температуры образца) 3, нижний фланец: игольчатый клапан из нержавеющей стали и интерфейс KF25 (может быть подключен к вакуумному насосу через сильфон) |
|
|
Охладитель воды 1, температура: 5℃ -30℃ 2, расход воды: 16 л / мин 3, емкость резервуара для воды: 12 л, изготовлена из нержавеющей стали (Для оптимального охлаждения рекомендуется использовать специальный раствор охлаждающей жидкости) |
|
|
Вакуумный насос Как показано на рисунке 1, рабочее напряжение: AC208V-240V однофазное 2, скорость откачки: 120 л / мин 3, максимальный вакуум: 10-2torr (Для получения более высокого вакуума для улучшения эффекта плавки можно приобрести вихревой молекулярный насос с вакуумом 10E-5 Торр) |
|
|
Меры предосторожности |
Перед началом работы необходимо внимательно прочитать инструкции, а оператор должен надеть защитную маску. При использовании плавку необходимо проводить при проточном давлении аргона ≤0,02 МПа, скорости потока менее 200 мл / мин, а давление воздуха в кварцевой трубке всегда должно поддерживаться на уровне <0,02 МПа. В процессе нагрева всегда обращайте внимание на давление воздуха в кварцевой трубке. Полная стоимость приведет к растрескиванию кварцевой трубки, выдергиванию фланца и даже к травмам персонала. |
|
Модель |
Стоимость, доллары США |
|
CY-25TC |
По запросу |
