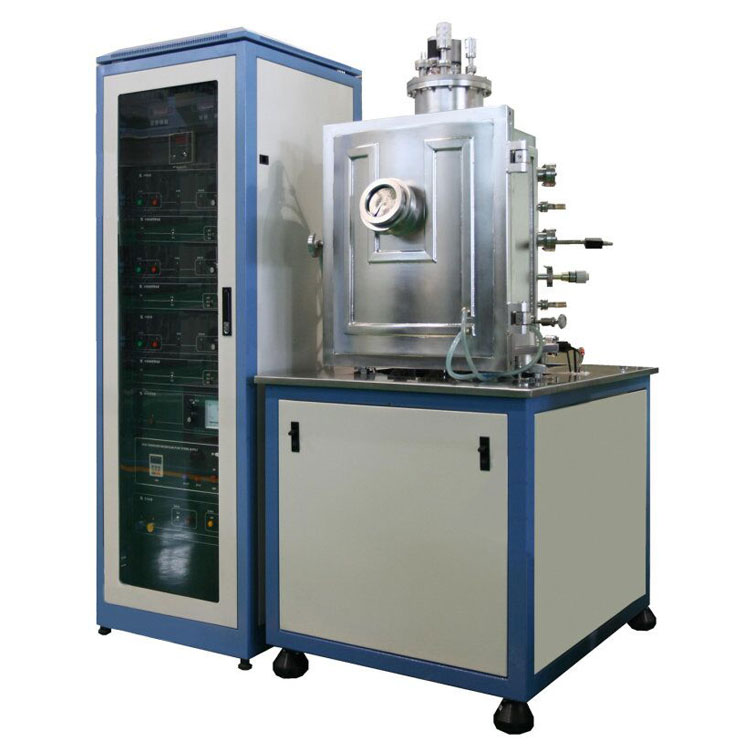

Система нанесения покрытий электронно-лучевым испарением в основном состоит из вакуумной камеры испарения, электронной пушки типа e, электрода термического испарения, вращающейся платформы для нагрева подложки, рабочего воздушного тракта, выхлопной системы, измерения вакуума, электронной системы управления и платформы монтажной машины.
Технические характеристики
Система нанесения покрытий электронно-лучевым испарением используется для получения проводящей пленки, полупроводниковой пленки, сегнетоэлектрической пленки, оптической пленки и т.д. Она широко используется в колледжах и университетах, научно-исследовательских институтах и мелкосерийном производстве.
Технические параметры
|
Структура |
U-образная вакуумная камера с передним отверстием, насосная система, установленная сзади |
|
|
Вакуумная камера |
500×500×600 мм2 |
|
|
Конфигурация вакуумной системы |
Составной молекулярный насос, механический насос, задвижка |
|
|
Предельное давление
|
≤6. 67×10-5Па (после обжига и дегазации) |
|
|
Система вакуумной рекуперации |
Давление может достигать 6,67×10-4па за 45 минут (после кратковременного пребывания системы в атмосфере и заполнения ее сухим азотом) |
|
|
Источник электронно-лучевого испарения |
Электронная пушка типа E |
Анодное напряжение: 6 кВ, 8 кВ; |
|
Количество (комплект) |
1 |
|
|
Тигель |
Тигель с водяным охлаждением, четырехточечный, вместимость каждого 11 мл |
|
|
Мощность |
Мощность регулируется от 0 до 6 кВт |
|
|
Источник резистивного испарения (опция) |
Напряжение |
5, 10 В |
|
Мощность |
Ток 300A, максимальная мощность 3 кВт |
|
|
Количество |
Один комплект, переключаемый |
|
|
Электрод водяного охлаждения |
Три корня образуют две испарительные лодки |
|
|
Тип и размер каркаса обрабатываемой детали |
Размер подложки: совместим с 4-дюймовой подложкой Максимальная температура нагрева подложки 800 ℃ ±1℃ Подложка вращается непрерывно, скорость вращения: 5-60 об/мин Расстояние между подложкой и источником испарения регулируется от 300 до 350 мм Блок перегородок для образцов с ручным управлением: 1 комплект |
|
|
Система газового контура |
1-контурный регулятор массового расхода 200 куб. см |
|
|
Регулятор толщины колебаний кварцевого кристалла |
Диапазон контроля толщины: 0 ~ 99u9999A; |
|
|
Площадь помещения |
Main Set |
900 ×800 мм2 |
|
Электрический шкаф |
800 ×800 мм2 (два) |
|
|
Модель |
Стоимость, доллары США |
|
Electron beam evaporation coating system |
По запросу |
