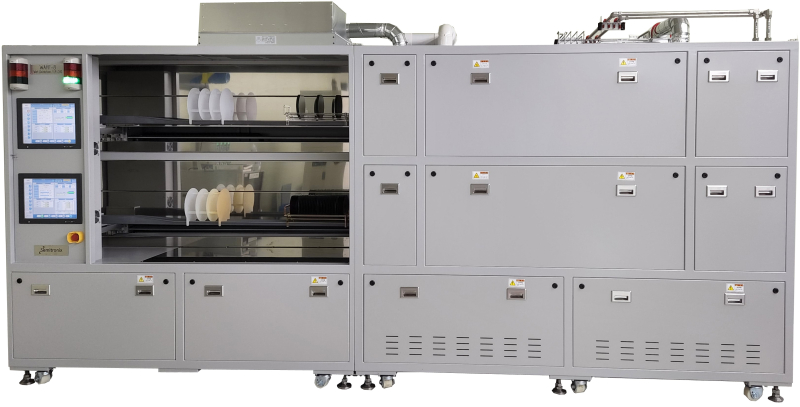

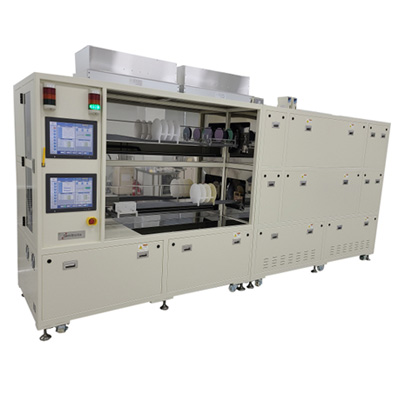

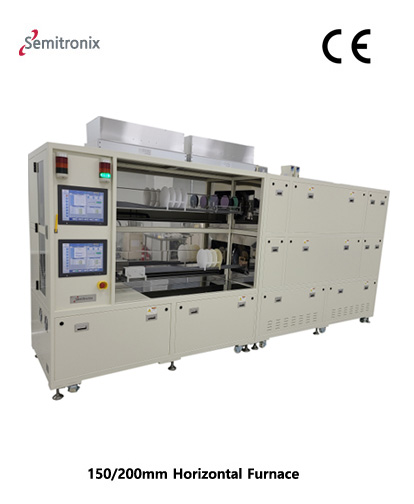

Диффузионная горизонтальная печь для пластин диаметром 150 мм / 200 мм

Описание

Содержание

Замечания

 Процесс подачи заявки

 ■ Атмосферные процессы

 - Мокрое и сухое окисление

 - Толстый слой оксида (15 мкм)

 - Окисление SiC

 - Погружение в скважину

 - Отжиг H2,N2

 - Легирование POCL3

 - Легирование BBr3,B2H6

 ■ Процессы LP-CVD

 - Поли- Si

 - D-Поли-Si

 - Нитрид : Si3N4

 - Нитрид с низким давлением (250 МПа)

 - Нитрид со сверхнизким давлением (~ 50 МПа)

 - Оксид - LTO, MTO, HTO, TEOS

 - Толстый оксид: TEOS (2 мкм )

 - SiC

 Диапазон регулирования температуры

 - 200℃ ~ 1250 ℃ (опция с трубкой SiC)

 - 1300℃ ~ 1350℃

 Зона контроля температуры

 - 3 зоны (вариант с 4,5 зонами)

 Точность измерения температуры

 - ±1℃ at 200℃ ~ 400℃

 - ±0.5℃ at 500℃ ~ 1250℃

 Равномерность толщины пленки

- От одной пластины к другой : <2%

 - От пластины к пластине: <3%

 - От одной пластины к другой : <3%

 Возможные технологические газы

 - H2, Ar, O2, N2O, N2, SiH4, NH3, B2H6,  PH3, SiH2Cl2, TEOS

 Размер пластины

 - 150mm / 200mm

 Технологическая мощность

 - 50 / 100 / 150 Wafers

 Тип робота

 - Soft Landing Type (2 Axis)

 Тип контроллера

 - PLC base PC Control (совместимость с Windows 10 )

 Размеры  (W*D*H)

 - 150mm : 4000 x 950 x 1950mm (2 Stack)

 - 200mm : 4500 x 1000 x 2100mm (2 Stack)

 Источник питания

 - 3 Phase 380V, 100A (система будет адаптирована к электроснабжению в конкретной стране)

 Охлаждающая вода

 - Max. 10 LPM / Tube

 Сжатый сухой воздух

 - 500 KPa

 Отвод тепла

 - 150 m³/h

Модель:

Стоимость:

Диффузионная горизонтальная печь для пластин диаметром 150 мм / 200 мм

По запросу
