Технические характеристики

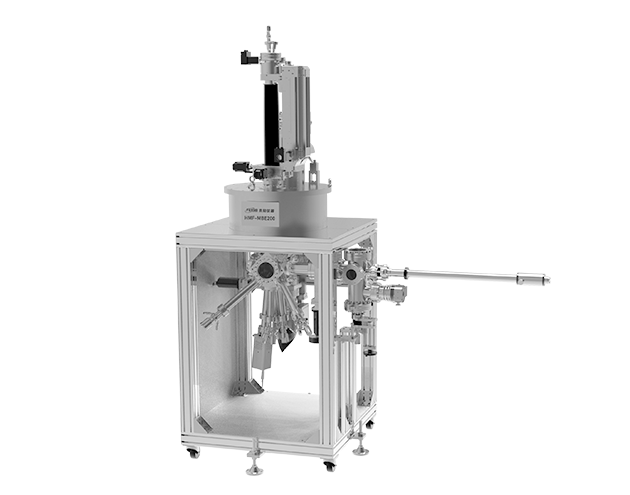

Система HMF-MBE 200 оснащена различными типами испарительных источников и предназначена для исследования разнообразных систем материалов в условиях сильного магнитного поля. Она позволяет выращивать металлические плёнки, магнитные тонкие плёнки и полупроводниковые гетероструктуры. Система также хорошо подходит для подключения нескольких систем измерений.
Важным преимуществом является простота эксплуатации установки. Модульная конфигурация камер значительно упрощает ежедневное обслуживание и техническое обслуживание оборудования. Такая конструкция позволяет легко интегрировать различные системы диагностики, что делает установку универсальным инструментом для проведения исследований в области физики конденсированного состояния, материаловедения и разработки новых материалов в условиях сильного магнитного поля.
Особенности:
- Встроенный сверхпроводящий магнит с сильным магнитным полем, не содержащий жидкого гелия
- Может достигать эпитаксиального роста молекулярным пучком при комнатной температуре и сильном магнитном поле
- Компоненты источника роста：3xDN40CF (выращивание ферромагнитных материалов в сильных магнитных полях), 2xDN40CF (выращивание обычных металлов), 1xDN40CF (источник радиочастотной плазмы)
Технические параметры
|
HMF-MBE-200 |
Описание модуля |
Параметры конфигурации |
|
|
Камера для выращивания |
Полость |
Материал полости |
SS316 |
|
Размер полости |
200 мм I.D |
||
|
Температура выпечки |
Макс.200℃ |
||
|
Фоновый вакуум |
<5×10-10 мбар |
||
|
Насосная система |
Молекулярный насос 300Л/с + механический насос 10 м 3/ч |
||
|
Система измерения вакуума |
Ионный манометр + манометр Пирани |
||
|
Ионный насос |
Опционально |
||
|
Держатель образца |
Размер выборки |
Держатель образца флажкового типа |
|
|
Способ нагрева подложки |
Лучистое отопление |
||
|
Температура нагревателя подложки |
1200К |
||
|
Компоненты |
Конфигурация источника испарения |
6xDN40CF |
|
|
Перегородка с независимым источником испарения |
Пневматический привод |
||
|
QCM |
Опционально |
||
|
Источник ионов |
Опционально |
||
|
РГА |
Опционально |
||
|
Сверхпроводящий магнит |
Тип магнита |
Сухое /GM охлаждение |
|
|
Магнитная среда |
Полость комнатной температуры |
||
|
Диаметр полости |
105 мм |
||
|
Напряженность магнитного поля |
±9Т |
||
|
Однородность магнитного поля |
<0.1% |
||
|
Комната для быстрых инъекций |
Полость |
Материал полости |
SS316 |
|
Температура выпечки |
Макс.200℃ |
||
|
Фоновый вакуум |
<5×10-8 мбар |
||
|
Насосная система |
Молекулярный насос 80Л/с + механический насос 10 м 3/ч |
||
|
Система измерения вакуума |
Датчик полного диапазона |
||
|
Компоненты |
Образец парковочной платформы |
6 или 12 станций |
|
|
Стержень для передачи образца |
CF35/600 мм |
||
|
Манипулятор |
CF35/150 мм |
||
|
Системная интеграция и контроль |
Программное обеспечение GUIDE |
Стандартная конфигурация |
|
|
Система выпечки |
Стандартная конфигурация |
||
|
Системный кронштейн |
Стандартная конфигурация |
||
|
Вакуумная система освещения |
Опционально |
||
|
Плазменная очистка |
Опционально |
||
|
ПЗС -камера |
Опционально |
||
|
Модель |
Стоимость, доллары США |
|

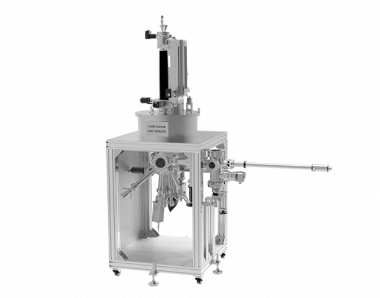

Система MBE с сильным магнитным полем HMF-MBE-200 |
По запросу |
