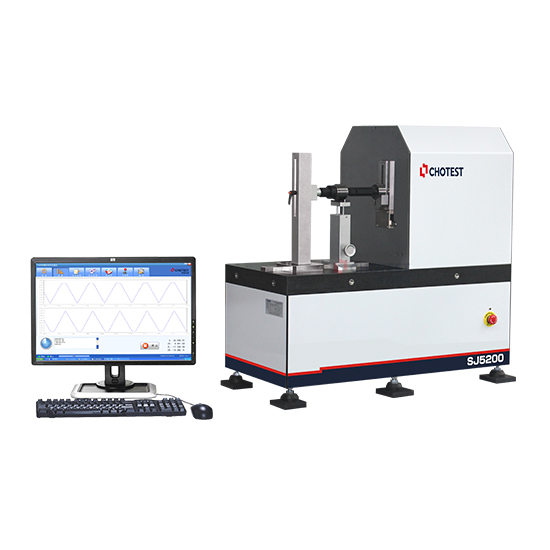

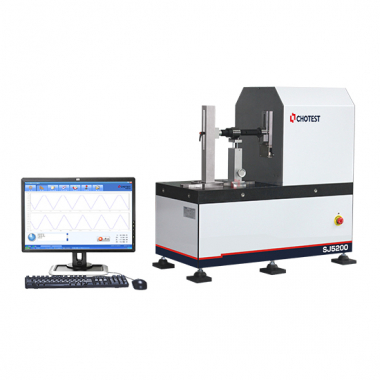

Комплексная измерительная машина для резьбы SJ5200

Основные характеристики

Полная автоматическая проверка штекерного датчика, кольцевого датчика и т.д. в течение 2 минут

Подробная информация

Интегрированная измерительная машина для резьбы SJ5200 использует импортную высокоточную систему измерения решетки, высокоточную систему привода подшипников воздушной флотации, импортную систему управления серводвигателем, высокопроизводительную компьютерную систему управления и технологию памяти большой емкости для достижения автоматического и высокоточного измерения комплексных параметров резьбы. Благодаря высокоточной системе подшипников воздушной флотации стилус приводится в движение для сканирования контакта с тестируемой нитью, а импортная высокоточная система измерения решетки используется для записи координат горизонтального и вертикального направлений в процессе сканирования контакта. Двумерные записанные данные синтезируются с помощью компьютер анализирует в соответствии с соответствующими определениями параметров резьбы, и вычисляются различные параметры резьбы.

Машина для комплексного измерения резьбы обеспечивает полностью автоматическое измерение. Оператору необходимо только установить тестируемую резьбу, выбрать стандарт тестируемой резьбы в программном обеспечении обнаружения, ввести технические характеристики тестируемой резьбы, диапазон обнаружения и другие параметры и нажать кнопку “Пуск”. Система немедленно выполнит полностью автоматическое определение. Система может отображать профиль резьбы в режиме реального времени. Автоматически рассчитывается график формы зубьев, а также автоматически рассчитываются различные параметры резьбы, такие как большой диаметр, средний диаметр, малый диаметр, шаг и угол наклона зубьев, и параметры тестируемой резьбы соответствуют требованиям согласно встроенной в систему базе данных thread standard. Весь процесс измерения занимает не более 2 минут, а результаты измерений автоматически генерируются после окончания теста. .

Функциональный модуль сканирования контура также обеспечивает полностью автоматическое измерение. В режиме сканирования контура оператору нужно только выбрать диапазон сканирования, установить тестируемую деталь, нажать кнопку “Пуск”, и система немедленно выполнит полностью автоматическое определение. Система может отображать график отсканированного контура в режиме реального времени. С помощью расчета пользователь может получить результаты измерения размера контура, допуска на форму и положение, а также других параметров. После того, как пользователь завершит оценку всех параметров, отчет об измерениях может быть распечатан. В системе есть база данных, и все параметры оценки могут быть сохранены.

Системное программное обеспечение представляет собой упрощенную китайскую операционную систему, которой легко управлять.

Структурный принцип

Этот прибор в основном включает в себя датчики решетки, системы подшипников воздушной флотации, блоки измерения и управления, контрольно-измерительные приборы, программное обеспечение для проверки, компьютеры и принтеры.

Измерительная машина с интегрированной резьбой SJ5200 использует измерительную решетчатую линейку в качестве стандарта длины и использует промышленный компьютер для управления. После того, как пользователь нажмет “Пуск”, компьютер выдаст соответствующие управляющие инструкции микропроцессору блока управления в соответствии с выбранным пользователем стандартом тестируемой нити и введет технические характеристики тестируемой нити, дальность обнаружения и другую информацию; после того, как блок измерения и управления получит в соответствии с инструкциями микродвигатель постоянного тока с автоматическим управлением точно приводит в действие стилус для сканирования при контакте с тестируемой нитью, а система измерения решетки записывает координаты горизонтального и вертикального направлений в процессе контактного сканирования. Компьютер синтезирует двумерные записанные данные, анализирует их в соответствии с соответствующими определяет параметры потока, вычисляет и получает различные параметры потока, формирует записи проверки и выводы и сохраняет их в базе данных для печати отчетов клиентами.

Функции продукта

1. Полностью автоматическое определение датчика заглушки цилиндрической резьбы, датчика кольца цилиндрической резьбы, датчика заглушки конической резьбы, датчика кольца конической резьбы, датчика кольца с гладкой поверхностью, датчика заглушки с гладкой поверхностью и других комплексных параметров различных внутренних и внешних измерителей размеров, таких как действующий средний диаметр, одиночный средний диаметр, базовый средний диаметр, большой диаметр, малый диаметр, шаг, угол наклона зуба, угол половины зуба, прямолинейность стороны зуба, угол подъема резьбы, конусность и другие параметры.

2. Он может обнаруживать резьбы с большим наклоном, такие как трапециевидные резьбы, частичные трапециевидные резьбы, зубчатые резьбы и т.д. (метод сканирования под наклоном).

3. Он может определять все параметры резьбы с одной головкой и с несколькими головками.

4. Протестируйте различные типы GB (национальный стандарт), ISO (международный), BS (имперский), ANSI (американский стандарт), DIN (немецкий стандарт), JIS (японский стандарт) и другие датчики. Самая полная и профессиональная база данных стандартов резьбы в Китае для удовлетворения потребностей отечественных заказчиков.

5.Соответствует различным процедурам и стандартам обработки резьбы и автоматически определяет результаты испытаний в соответствии с этими процедурами и стандартами.

6. Одно измерение может автоматически записывать и отображать данные о резьбе и различные параметры резьбы в любом положении, а также автоматически генерировать графики, данные о связанных параметрах и диаграммы анализа проверенной резьбы.

7. Полностью автоматическая идентификация стилусов и приспособлений позволяет избежать таких проблем, как ударники, вызванные ошибками в эксплуатации.

8.Одностороннее сканирование и анализ: Поддержка одностороннего сканирования и анализа датчиков.

9.Функция сканирования контура: проверьте контур, двумерный размер и двумерное смещение объекта. Он может оценивать дуги, углы, наклоны, расстояния и т.д. и включает в себя такие функции, как расчет базовых элементов и межэлементный расчет.

10.Контроллер позиционирования стилуса: Добавьте удобную для пользователя панель кнопок, чтобы сделать управление более гибким.

11. Записи измерений хранятся в централизованной базе данных, а результаты измерений сохраняются автоматически. Имя файла сохраняется в виде номера измерения + спецификации датчика + типа датчика, что позволяет увидеть название и понять его значение. Записи измерений можно запрашивать и управлять ими в соответствии с типом тестируемой резьбы, производственной единицей, заводским номером, инспектором, единицей доставки образца, номером измерения, датой проверки и т.д.

12. Из базы данных можно выбрать несколько записей для печати проверочных записей или сертификатов проверки пакетами.

13. Проверочные данные могут быть выведены в документы Word, Excel, AutoCAD (опционально).

14. Он имеет функцию резервного копирования данных и восстановления базы данных.

15. Вывод отчетов в нескольких форматах Word и PDF, а также поддержка полных пользовательских отчетов, индивидуальных отчетов о результатах проверки и форматов сертификатов проверки, особенно подходящих для требований к отчетности отечественных метрологических учреждений.

16. Стандарты проверки (опционально) могут быть настроены в соответствии с потребностями клиента.
