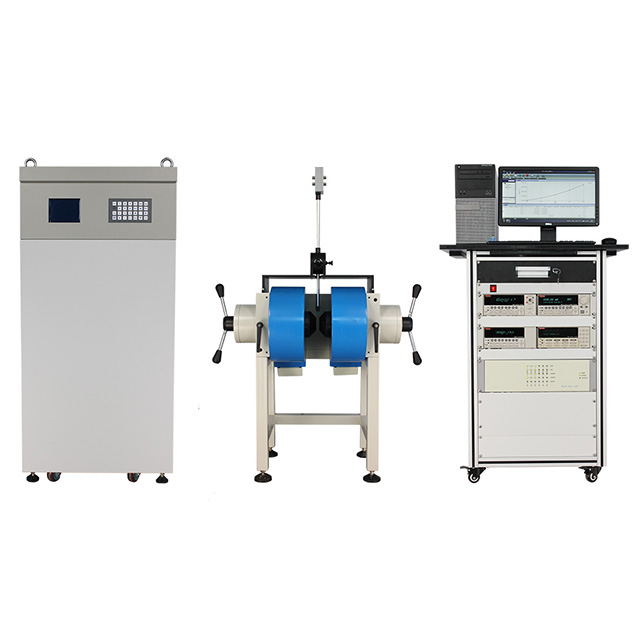

Система измерения эффекта Холла DX-3000

Тестовая система для электротранспорта - это полностью автоматизированная тестовая система, которая объединяет в одной машине тест на эффект Холла, магнитосопротивление, характеристики IV. Эта система учитывает некоторые проблемы, которые пользователи часто игнорируют, такие как конфигурация прибора, схема подключения (включая комнатную температуру и низкотемпературную проводку), и выбирает электроизмерительные приборы Keithley. В качестве магнитного поля может использоваться электромагнит или сверхпроводящий магнит с жидким гелием в зависимости от требований пользователя, оснащенный интеллектуальным измерительным стержнем для образцов, а также специальным полностью автоматизированным тестовым программным обеспечением, позволяющим пользователям быстро и легко измерять образец и получать точные и надежные данные. Кроме того, существует множество низкотемпературных опций, которые могут трансформироваться в соответствии с имеющимися у пользователя приборами и особыми требованиями программного обеспечения. Измерительная система Холла серии DX3000 - это мощный инструмент для исследования свойств материалов при переносе электрического тока.

Базовая конфигурация

Американское оборудование Keithley instrumentation

Магнитная часть

Низкотемпературная порция (опционально)

Основные характеристики

Использование подключаемых плат-образцов, простота установки;

Одна стандартная конфигурация позволяет одновременно измерять два образца, 4 образца могут быть измерены одновременно путем добавления дополнительных устройств;

Диапазон измерения сопротивления: 0,1 мОм ~100 ГОм (система высокого напряжения и импеданса);

Различные измерения эффекта Холла и сопротивления при различном токе и магнитном поле;

Процесс тестирования и расчета выполняется автоматически с помощью программного обеспечения, которое одновременно выдает промежуточные данные и кривую.Это сэкономит вам много времени;

Система обеспечивает высокую стабильность магнитного поля в течение длительного времени, нулевое магнитное поле может быть сглажено;

Источник питания электромагнита, встроенный в прецизионный измеритель Гаусса, обеспечивает высокую скорость управления полем;

Выбирая низкотемпературное устройство, можно проводить измерения эффекта Холла и сопротивления при различных температурах.

Тестируемый материал:

Полупроводниковые материалы: SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe, ферритовые материалы и т.д.

Материал с низким импедансом: металл, прозрачный оксид, слабомагнитные полупроводниковые материалы, материалы TMR и т.д.

Высокоимпедансный материал: полуизолирующий GaAs, GaN, CdTe и т.д.

Основная функция:

Измерение эффекта Холла, магнитного сопротивления, кривых I-V и R-T.

Измеряемые параметры: Эффект Холла- сопротивление листа, удельное сопротивление, коэффициент Холла, тип проводимости, подвижность Холла, концентрация носителей;

Эффект магнитного сопротивления: R, △R, (△R/R)%, (△R/R0)%

I-V кривая: I-V кривые при различной температуре и магнитном поле.

Кривая R-T: при фиксированном магнитном поле кривые сопротивления изменяются при различной температуре.

Кривая R-H: При фиксированной температуре кривые сопротивления изменяются при различном магнитном поле.

Основные технические показатели

Размер выборки

Карточка с образцом малого размера: 12*12 мм2

Карточка с образцом большого размера: 50*50 мм2

Карточка образца зонда: 1×1 мм2~30×30 мм2

Метод измерения образца

Образцы с эффектом Холла: Si, GaAs и т.д.

Образцы сопротивления и ввода-вывода: 4-проводный или 6-проводный метод

Окружение магнитным полем

Температурный режим окружающей среды (опционально)

Без системы сверхпроводящих магнитов с жидким гелием, 1,6К~325 К;

Опции термостата с жидким азотом:

Стандартный термостат с жидким азотом, 80K~325K;

Высокотемпературный термостат с жидким азотом, 80K~500K;

Опции циклического холодильника

Стандартная холодильная система 4K, 4K~325K;

Высокотемпературный холодильник 4K, 4K~700K;

Стандартная система охлаждения 10K, 10K~325K;

Высокотемпературный холодильник 10K, 10K~800K;

Мини-холодильная система, 45K~325K;

Электрические свойства

При следующих типичных условиях испытаний:

Потребляемая мощность образца менее 1 мВ, при этом условии возбуждение должно достигать максимального рекомендуемого тока и напряжения в конфигурации системы;

Температура образца 295 К;

Посадочное место для образца без тока утечки;

Сопротивление каждого измерительного провода 25 Ом;

Эффективность использования напряжения при измерении удельного электрического сопротивления (V_out/V_in) должна составлять прибл. 0,1. для образца Вандербита и должно составлять приблизительно 0,5. для образца Холла;

Поправочный коэффициент формы образца 1;

Погрешность измерения магнитного поля и толщины образца должна быть в пределах 1%;

Магнитное поле/толщина образца должны составлять 1 Т/мм, обратите внимание, что измеренная максимальная концентрация носителей приблизительно пропорциональна этому значению, поэтому более сильное магнитное поле и более толстый образец могут улучшить диапазон измерений.
