Система измерения эффекта Холла DX-50

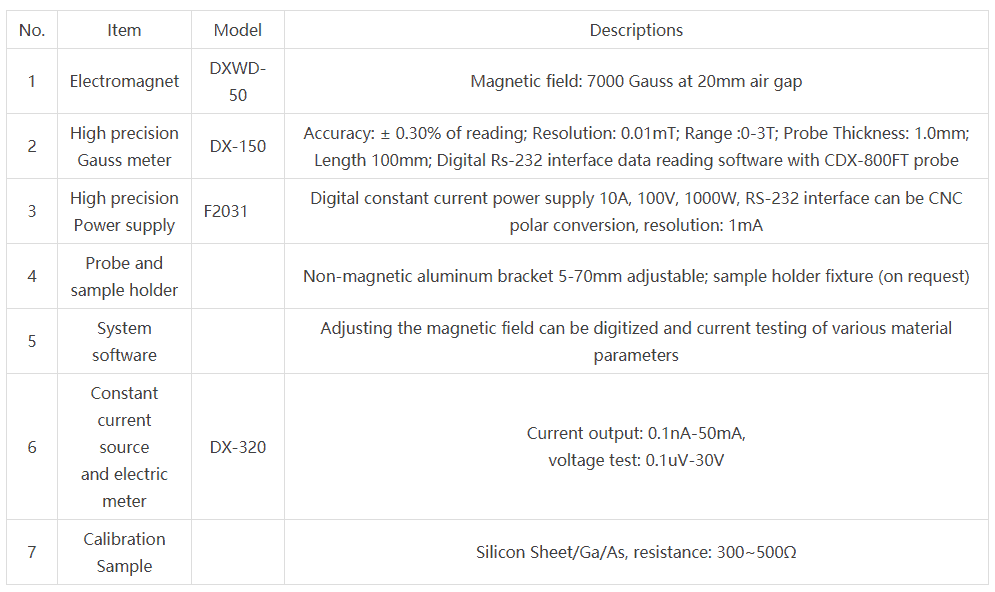

Компоненты системы с эффектом Холла

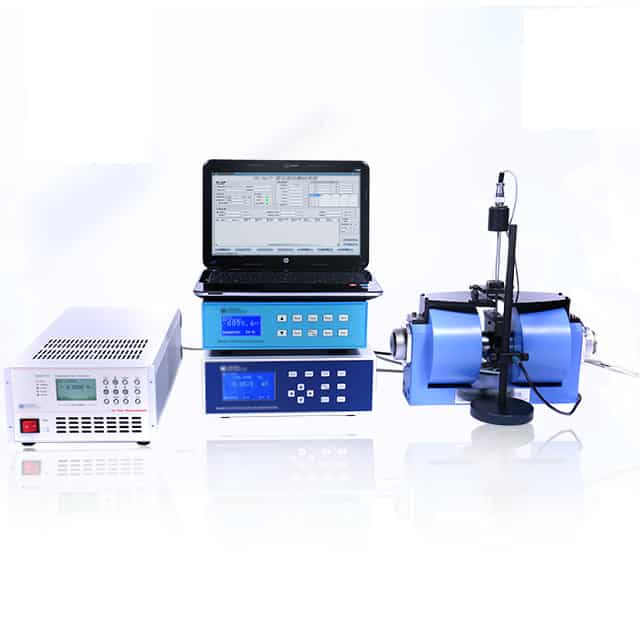

Эта система состоит из электромагнита, высокоточного источника питания электромагнита, высокоточного источника постоянного тока, высокоточного измерителя напряжения, измерителя Гаусса, соединительных кабелей, стандартного образца, крепления образца и системного программного обеспечения. Система содержит специально разработанный источник постоянного тока DX-320, шесть полумикровольтметров и сложные переключающие реле для измерений Холла (переключатель в сборе). Это значительно упростило подключение и эксплуатацию экспериментальных устройств. DX-320 можно использовать отдельно в качестве источника постоянного тока или микровольтметра. Система может использоваться для измерения концентрации носителей заряда, подвижности, удельного сопротивления, коэффициента Холла и других важных параметров полупроводникового материала. Эти параметры должны быть известны заранее, чтобы понять электрические свойства полупроводниковых материалов, поэтому система измерения эффекта Холла является важным инструментом для понимания и изучения полупроводниковых приборов и электрических свойств полупроводниковых материалов. Результаты могут быть рассчитаны программным обеспечением автоматически, в то же время оно получит концентрацию сыпучего материала, концентрацию листового материала, подвижность, удельное сопротивление, коэффициент Холла, магнитосопротивление, параметры измерения I-V кривой и I-R кривой.

Основные технические показатели

1) Напряженность магнитного поля: более 7000 гаусс (DX-50)

Магнитный зазор более 14000 гаусс (DX-100) 15 мм

2) Электрический ток: 0,1 мА ~ 50 мА (с возможностью расширения до 1А)

3) Измерительное напряжение: 0,1uV~30 В

4) Предлагает различные стандартные испытательные материалы: GaAs, Si и т.д.

5) Минимальное разрешение магнитного поля: 0,01 мТл

6) Диапазон измерения магнитного поля: 0~3Тл

7) Диапазон сопротивления: 10 мОм ~1 МОм

8) Концентрация носителя: 103~1022 см-3

9) Подвижность: 0,1~108 см2/вольт*сек

10) Систематические погрешности измерений: <2%
