Настольный двумерный рентгеновский дифрактометр

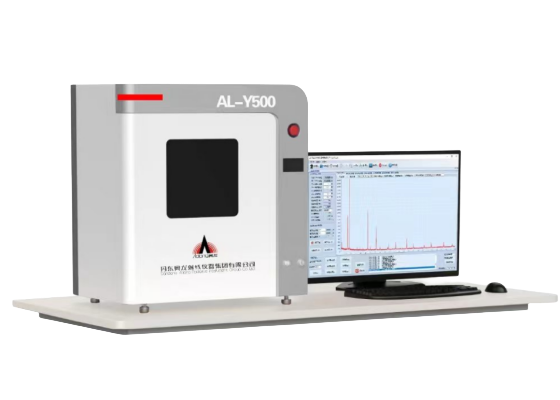

Дифрактометр AL-Y500 - новейший настольный двумерный рентгеновский дифрактометр, выпущенный компанией Aolong Group. В нем используется детектор для фиксированной фотосъемки, который отличается от традиционных сканирующих дифрактометров. Полупроводниковый детектор с формированием рентгеновской плоскости и подсчетом фотонов имеет режимы, совместимые с точечным, линейным и граневым 0D, 1D и 2D;

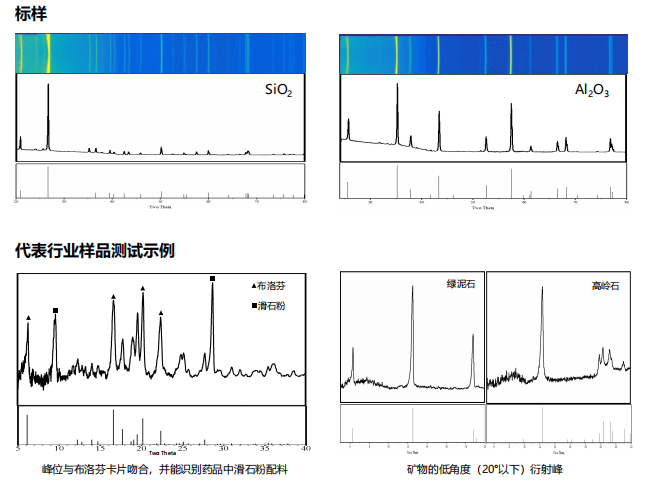

Он в основном используется для фазового качественного и количественного анализа поликристаллических образцов, включая нестандартный количественный анализ, определение кристалличности, анализ кристаллической структуры, анализ структуры материала, определение размера зерна, уточнение структуры, анализ микроплощадей, анализ напряжений пленки и текстуры и т.д. Он подходит для различных областей и отраслей промышленности, таких как полезные ископаемые, фармацевтика, химикаты, металлы и сплавы, строительные материалы, наноматериалы, аккумуляторы, образцы пищевых продуктов, биологические образцы и т.д.

Технические характеристики

• Детектор фиксируется и фотографируется, что отличается от традиционного сканирующего . . Он подходит для анализа на месте и сбора дифрактографической информации со всех ракурсов одновременно; высокое энергетическое разрешение, эффективное уменьшение фона флуоресценции.
• Плечи θs и θd угломера приводятся в действие серводвигателем + технологией оптического кодирования. Детектор может перемещаться в двух положениях вдоль оси 2φ. Угломер вращается более плавно, а измерение производного угла является более точным с лучшей линейностью. Образец вращается вдоль оси θ, точность контроля составляет 0,01°, а точность изменения угла наклона оси 2φ составляет±0,02°.
• Сконфигурируйте несколько блоков детектора для формирования узла детектора, равномерно и фиксированно распределенного по дифракционной окружности, с непрерывным охватом под всеми углами; двухслойный матричный детектор из 21 элемента (или однослойный из 10 элементов), охватывающий диапазон 2φ: -3 ° ~ 150 ° двумерной дифракции.
• Высокочувствительный полупроводниковый детектор для подсчета фотонов с формированием рентгеновской поверхности, обеспечивающий подсчет одиночных фотонов, большой динамический диапазон, двойное пороговое; точечные и линейные источники света взаимозаменяемы, оптическая геометрия Debaixiele и BB совместимы, плоские и столбчатые образцы совместимы, а детектор совместим с режимами 2D, 1D и OD. Он также к длительному воздействию сильного излучения и имеет длительный срок службы.
• Устройство защиты от рассеянного излучения является более безопасным и надежным. при измерении образца автоматически запрещается открывать дверцу для защиты от излучения, так что оператор может избежать воздействия рассеянного излучения ни при каких обстоятельствах.
• Прибор компактного размера может быть установлен на испытательном стенде, не требуется специальных лабораторных условий, и он прост в использовании, эксплуатации и обслуживании.

Технические параметры

• Модель - AL-Y500
• Рабочая мощность - 600 Вт
• Напряжение в трубке - 15~40 КВ, 1 КВ/шаг
• Ток в трубке - 5~15 мА, 1 мА/шаг
• Рентгеновская трубка - Металлокерамическая трубка, медная мишень (материал мишени опционально)
• Размер фокуса - 0.41x10 мм/1x10 мм (точка/линия взаимозаменяемы)
• Стабильность напряжения в трубке и тока в трубке - ⩽0,01% (напряжение питания колеблется на 10%)
• Конструкция угломера - Уровень выборки 0 s-0 d
• Радиус окружности дифрактометра - 150 мм
• Диапазон измерения - -3°~150° при соединении 9s/0d
• Скорость непрерывного сканирования по оси - 0,125~30°/мин
• Метод работы - Сегментированная/фиксированная фотосъемка
• Минимальный угол ширины шага - 0.0001*
• Повторяемость угла наклона 20 - ⩽±0.001*
• Точность измерений - ⩽ ±0.02*
• Зонд - Детектор для подсчета одиночных фотонов
• Размер пикселя – 70 x 70
• Максимальная линейная скорость счета - 3×10 кадров в секунду/пиксель
• Энергетическое разрешение - 380эВ
• Всесторонняя стабильность прибора - ⩽2%
• Измерение линии рассеяния - Защита стекла из свинца + свинцовое стекло, цепь дверного механизма, ⩽0,2 мЗв/ч
• Размеры хоста - 770×520×880 мм
