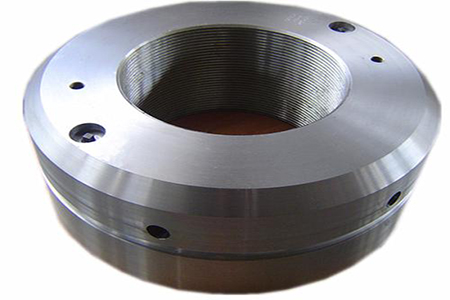

Гидравлические гайки

Технические характеристики

Применение гидравлических гаек:

• Монтаж и демонтаж гребных винтов, рулевых втулок и других узлов с помощью гидравлических гаек;
• Широкое использование в металлургической промышленности (медь, алюминий), целлюлозно-бумажной отрасли, а также для гидравлической фиксации на продольно-резательных станках;
• Разборка высоконагруженных соединений, таких как железнодорожные колеса, муфты, маховики и шестерни.

Гидравлическая гайка — это современный метод крепления болтовых соединений, особенно эффективный в стесненных условиях и для тяжелонагруженных вибрирующих механизмов. Основное применение — прецизионное оборудование, включая продольно-резательные станки и другие высокоточные машины.

Принцип работы гидравлической гайки:

Гидравлический цилиндр расположен вдоль оси болта и обеспечивает его осевое растяжение, создавая необходимое усилие затяжки. Именно это растяжение болта определяет требуемую прижимную силу. При подаче давления в гидравлическую гайку болт растягивается, а сама гайка плотно прижимается к сопрягаемой поверхности.

Таким образом, осевая деформация болта фиксируется, сохраняя остаточную нагрузку в гайке. Многие соединения оснащены уплотнительными прокладками, которые работают только при сжатии поверхностей, поэтому важно поддерживать постоянное усилие затяжки.

Нагрузка на болт прямо пропорциональна давлению масла в гидроцилиндре, что позволяет точно контролировать усилие. Поскольку усилие прикладывается непосредственно к болту и полностью расходуется на его удлинение, для создания нагрузки требуется минимум пространства.

Это делает гидравлические гайки идеальными для ответственных соединений в условиях ограниченного доступа и высоких нагрузок.

Ключевые особенности гидравлических гаек.

• Синхронное растяжение нескольких болтов

Гидравлическая гайка обеспечивает одновременное растяжение группы болтов, гарантируя равномерное распределение нагрузки по всему соединению.

• Компактность благодаря высокому давлению

Использование современных сверхвысоких гидравлических технологий позволяет выполнять затяжку даже в ограниченном пространстве.

• Более высокая остаточная и эффективная нагрузка

По сравнению с традиционным моментом затяжки, метод растяжения обеспечивает значительно большее усилие фиксации.

• Идеально для точных соединений

Метод растяжения обеспечивает равномерное прилегание поверхностей, что критически важно для предотвращения утечек в высокоточных соединениях.

• Независимость от трения и смазки

Нагрузка на болт не зависит от состояния резьбы или качества смазки, что гарантирует максимальную точность усилия затяжки.

Это делает гидравлические гайки оптимальным решением для ответственных соединений в энергетике, машиностроении и других отраслях с высокими требованиями к надежности.

Инструкция по применению гидравлической гайки (гидравлического осевого замка):

Гидравлическая гайка торцевого типа (английское название 3K-NUT) устанавливается следующим образом: после монтажа гидравлической гайки согласно инструкции по сборке необходимо гаечным ключом плотно затянуть стопорную гайку до соприкосновения с гидравлической гайкой. Убедитесь, что режущие пластины, дистанционные втулки, гидравлическая гайка и стопорная гайка плотно прилегают друг к другу. Затем специальным ключом вращайте нажимной винт по часовой стрелке, одновременно наблюдая за показаниями цветового индикатора давления.

Стандартная гидравлическая гайка развивает максимальное боковое усилие 25-30 тонн, при этом рекомендуемый рабочий диапазон составляет 8-15 тонн. Индикатор давления имеет трехцветную маркировку: желтый сектор соответствует усилию 3-5 тонн, зеленый - 8-17 тонн, красный - 20-25 тонн. При появлении красной метки на индикаторе дальнейшее повышение давления недопустимо, так как это может привести к повреждению нажимного винта и корпуса из сплава, вызвать утечку масла и выход узла из строя.

Технические параметры
