Комплект ножевых валов

Технические характеристики

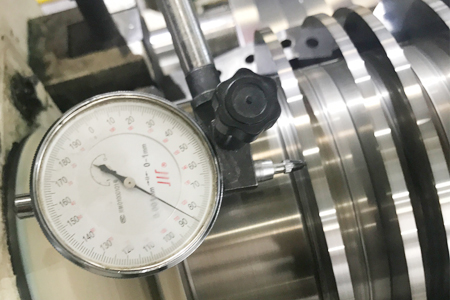

Комбинация ножевых валов является важным узлом в оборудовании для прецизионной продольной резки, в основном предназначенным для передачи движения комбинации ножевых валов корпуса. Поэтому к точности комбинации ножевых валов предъявляются относительно строгие требования.

В настоящее время в области продольной резки полосы требования к допуску ширины реза становятся всё выше. Чтобы удовлетворить рыночный спрос, это предъявляет более высокие требования к технологии установки ножей при резке полосы. Качество установки ножей напрямую связано с используемым устройством ножевого вала. Однако в существующих технологиях применяемые устройства ножевых валов из-за нерациональной конструкции требуют использования самого вала в качестве базы для установки ножей, что приводит к низкой точности реза и неспособности соответствовать рыночным потребностям.

Методика работы гидравлической зажимной гайки ножевого вала прецизионной продольно-режущей машины:

После установки гидравлической гайки в соответствии с методикой сборки затяните стопорную гайку ключом до плотного прилегания к гидравлической гайке. Убедитесь, что ножи, дистанционные втулки, гидравлическая гайка и стопорная гайка плотно соприкасаются, затем вставьте специальный ключ в регулировочный винт и вращайте его по часовой стрелке, одновременно контролируя индикатор давления. По мере затяжки будет выдвигаться указатель, цвет которого отражает текущее усилие: желтый сегмент соответствует 3–5 тоннам, зеленый — 8–17 тоннам, а красный — 20–25 тоннам.

Стандартная гидравлическая гайка способна создавать максимальное поперечное усилие до 25–30 тонн, однако рекомендуемый рабочий диапазон составляет 8–15 тонн. При достижении указателем красной зоны дальнейшая затяжка недопустима, так как это может привести к повреждению нажимного винта или корпуса гайки, утечке масла и выходу узла из строя.

Конструкция комбинации ножевых валов в прецизионной продольно-режущей машине требует строгого соблюдения указанных параметров для обеспечения высокой точности резки и долговечности оборудования.

Важные указания по работе с прецизионным ножевым валом:

• При достижении индикатором давления красной отметки категорически запрещается продолжать затяжку регулировочного винта. Это может привести к повреждению винта или корпуса устройства, вызвать утечку масла и выход узла из строя;
• Гидравлическая гайка должна быть обязательно установлена на ножевой вал. Перед созданием давления регулировочным винтом необходимо зафиксировать стопорную гайку, обеспечив ее плотное прилегание. В противном случае возможно отсоединение подвижного кольца и нарушение работоспособности узла.
