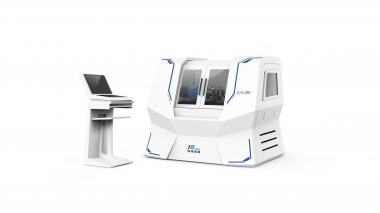

Алмазный токарный станок с осью B, реализует функцию индексации на 360°, в основном используется для обработки зеркал с множеством кромок из цветных металлов.
Технические параметры
|
Базовая конфигурация |
Сверхточный газогидростатический шпиндель, сверхточная жидкостная гидростатическая направляющая, сверхточный гидростатический поворотный стол |
|||
|
Система управления |
Программируемый контроллер PMAC |
|||
|
Разрешение программирования |
Линейное перемещение 0,1 нм, вращательное движение 0,0000001° |
|||
|
Линейная ось |
Ось X |
Ось Z |
||
|
Тип |
Гидростатическая направляющая, полностью замкнутый контур управления |
Гидростатическая направляющая, полностью замкнутый контур управления |
||
|
Максимальный ход |
200 мм |
200 мм |
||
|
Привод |
Линейный двигатель |
Линейный двигатель |
||
|
Прямолинейность |
0,1 мкм/100 мм |
0,1 мкм/100 мм |
||
|
Максимальная скорость подачи |
20 мм/с |
20 мм/с |
||
|
Ось вращения |
Шпиндель |
Ось C |
Ось B |
Шлифовальный вал |
|
Скорость вращения |
0-1000 об/мин |
0-1000 об/мин |
- |
40000 об/мин |
|
Точность вращения |
20 нм |
Точность углового позиционирования 5 дюймов Точность повторного позиционирования 2 дюйма |
0,1 мкм |
|
|
Основные условия |
Требования к сжатому воздуху |
Требования к источнику питания |
Размер и вес оборудования |
|
|
Контроль температуры: 22°С Влажность: 50% |
Давление подачи воздуха: 0,6 Мпа Расход подаваемого воздуха: 0,3 м2/мин Точность фильтрации: 0,5 Вт |
380 В, трехфазная пятипроводная система, 50 Гц, Номинальная мощность 10 кВт |
Размер: 2600 * 1800 * 1700 мм Вес: 3 т |
|
|
Модель |
Стоимость, доллары США |
|
DJX-100A |
По запросу |
