Вертикальный токарный станок с ЧПУ

Технические характеристики

Вертикальный токарный станок с ЧПУ не производится компанией Dezhou Guanlu, но является продукцией партнеров.

Компания специализируется на производстве различных одно- и двухколонных вертикальных токарных станков с ЧПУ С 2007 года, на данный момент компания имеет в общей сложности 6 серий и более 30 видов вертикальных токарных станков, которые могут предоставить альтернативные импортные вертикальные токарные станки для аэрокосмической, национальной оборонной и военной промышленности, энергетики, железнодорожного транзита, судостроения, машиностроения и других отраслей промышленности. И она изначально обладала фундаментом и условиями для конкуренции с международными передовыми продуктами.

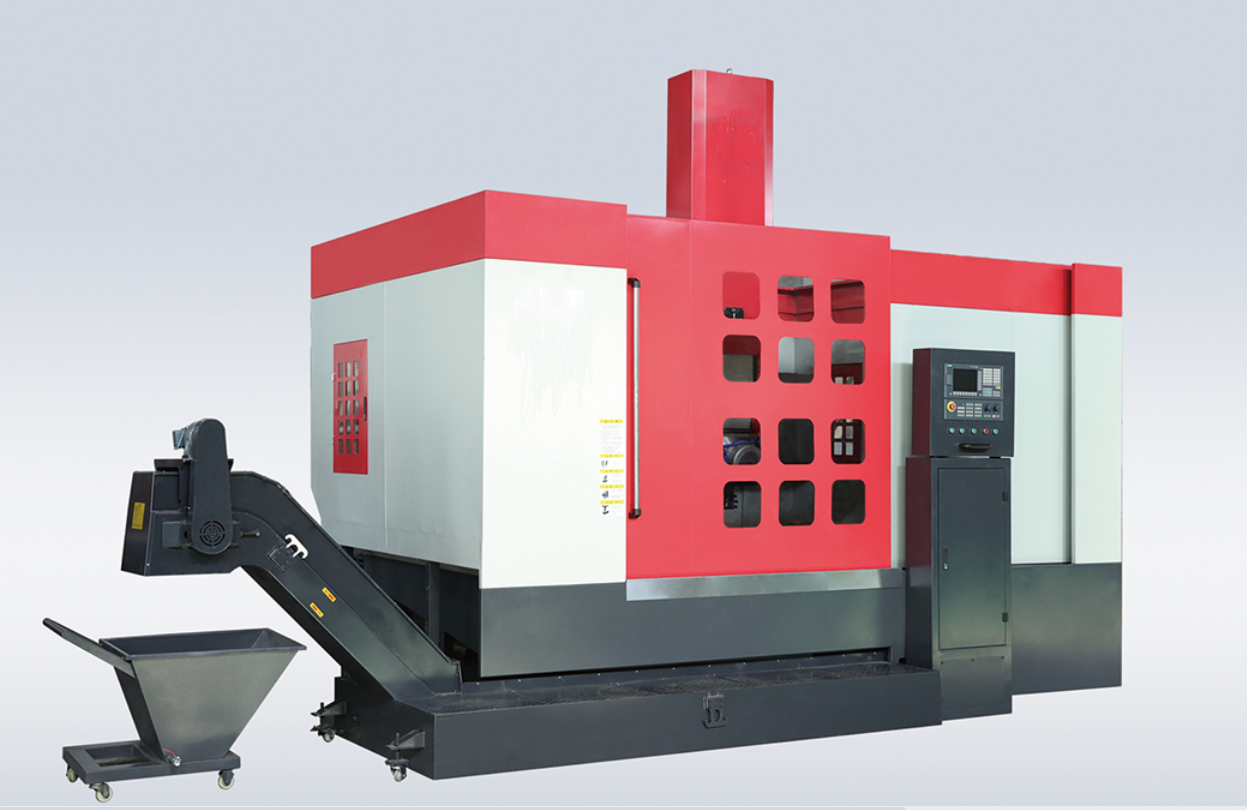

Серия вертикальных токарных станков с ЧПУ CK51E (доступны четыре модели, напишите по электронной почте, чтобы получить более подробную информацию)

Особенности строения продукта:

1. Эта серия новых одноколонных вертикальных токарных станков с ЧПУ является нашей компанией, которая впитала передовые технологии проектирования и производства современной эпохи, приняла метод оптимизации проектирования CAD, приняла новейшую концепцию дизайна, внедрила текущие национальные стандарты точности и стандарты жесткости нашего завода, оснащена передовыми функциональными деталями в стране и за рубежом. и добились сильного сокращения с точки зрения структурных характеристик. Рабочий стол перегружен, станок обладает высокой динамической и статической жесткостью, а каждое верхнее движение безопасно и надежно, высокотехнологичные мехатронные изделия с длительным сроком службы и высокой эффективностью обработки.

Он применим к цементированным твердосплавным и керамическим инструментам и может выполнять черновую и чистовую обработку внутренних и наружных цилиндрических поверхностей, внутренних и наружных конических поверхностей, плоских и круглых поверхностей деталей из черных металлов, цветных металлов и некоторых неметаллических материалов с высокой скоростью.

2. Этот станок в основном состоит из колонны, верстака, балки, вертикального подставного оборудования, главного редуктора, механизма подъема балки, вертикального механизма подачи подставки инструмента, устройства защиты направляющей балки, полностью закрытого защитного кожуха машины, электрической системы, гидравлической системы, устройства охлаждения и т. Д.

Серия вертикальных токарных станков с ЧПУ CK52E (доступны четыре модели, напишите по электронной почте, чтобы получить более подробную информацию)

Особенности строения продукта:

1. Эта серия станков применима для моторной, гидроударной, авиационной, горнодобывающей техники, металлургии и машиностроения. Он может обрабатывать заготовки из черных металлов, цветных металлов и некоторых неметаллических материалов. На станке может проводиться черновая и чистовая обработка внутренних и наружных цилиндрических поверхностей, конических поверхностей, торцевых поверхностей, метрической и дюймовой резьбы, канавок и т.д.
2. Большие части фундамента имеют цельную литейную структуру, изготовленную из высокопрочного чугуна с низким уровнем напряжения. После литья они подвергаются тонкому обжигу, грубой механической обработке и обработке старением. Направляющая колонна подвергается шлифовальной обработке. Балочная направляющая и плунжерная направляющая подвергаются среднечастотной закалке и шлифовальной обработке.
3. Основным приводом этой серии станков является двигатель постоянного тока + регулирование скорости постоянного тока или двигатель переменного тока с переменной частотой + преобразователь частоты. Рабочий стол разделен на волноводную шину и гидростатическую направляющую для выбора пользователем. (Подробнее см. таблицу технических параметров) Подшипник главного вала гидростатического направляющего рабочего стола использует высокоточный двухрядный короткий цилиндрический роликовый подшипник, а гидростатическое масло охлаждается при постоянной температуре, что обеспечивает достаточно высокую точность вращения станка и достаточную жесткость, прочность и термическую стабильность, а также функцию резки с постоянной линейной скоростью.
4. Система подачи для горизонтального и вертикального перемещения вертикального упора инструмента приводится в действие серводвигателем переменного тока и динамическим шарико-винтовым парой, с высокой эффективностью передачи и длительным сроком службы. Левый и правый держатели инструмента имеют гидравлическую балансировку.
5. Станок оснащен передовыми функциональными деталями в стране и за рубежом. Станок красив внешне, приятен и надежен в работе.
6. В соответствии со специальными требованиями, он может обеспечить полную защитную крышку станка, стружкоудалитель, электрическую шлифовальную головку для шпинделя, охлаждающее устройство, встроенный вертикальный держатель инструмента на токарном станке, четырехпозиционный электрический стол для инструментов и т. Д.
7. Эта серия станков может быть сконфигурирована с одинарными и двойными вертикальными держателями инструмента в соответствии с требованиями пользователя. Конфигурацию двойных держателей инструмента можно разделить на три формы: (левый держатель инструмента с ЧПУ, общий держатель инструмента для камня), двойные общие держатели инструмента и двойные держатели инструмента с ЧПУ.
8. Для системы числового программного управления выбираются системы FANUC, SIEMENS или Beijing KND, а другие системы числового программного управления могут быть выбраны пользователем.

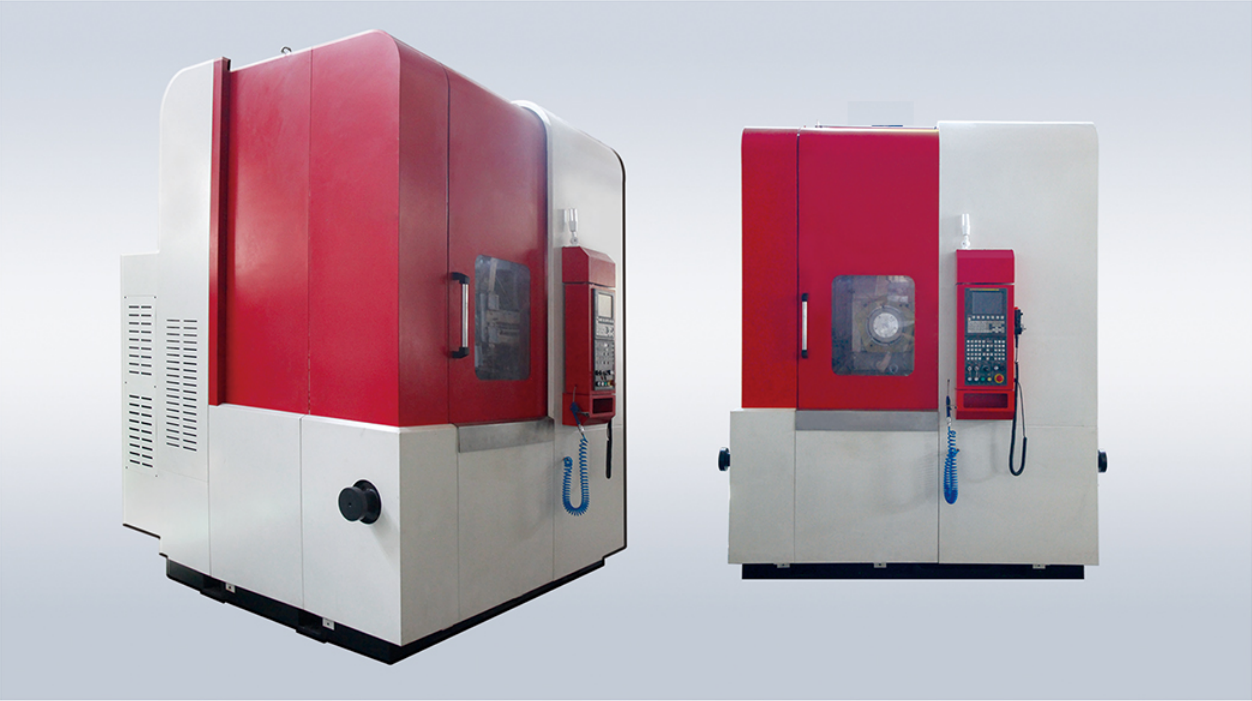

Серия одноколонных вертикальных токарных станков с ЧПУ SCVL (доступны три модели, напишите по электронной почте, чтобы получить более подробную информацию)

Особенности строения продукта:

1. Используется тайваньский гидравлический патрон, который обладает высокой точностью позиционирования и хорошей стабильностью. При этом снижается трудоемкость операторов, сокращается время зажима рабочих, повышается эффективность производства труда.
2. Используется высокопроизводительный шпиндель Тайваня, а рукоятка и поверхность шпинделя зависят от тайваньской технологии скребка. Принята форма контакта лицом, которая отличается от точечного контакта и первого контакта других производителей.
3. Тайваньский 8-позиционный подставка для инструмента или вертикальный электрический стол для инструментов.
4. Тайваньский шарико-винтовой винт и тайваньские электрические компоненты.
5. Уникальная закрытая защитная крышка всей машины может эффективно предотвращать разбрызгивание режущего колена и охлаждающей жидкости, тем самым достигая цели защиты окружающей среды.

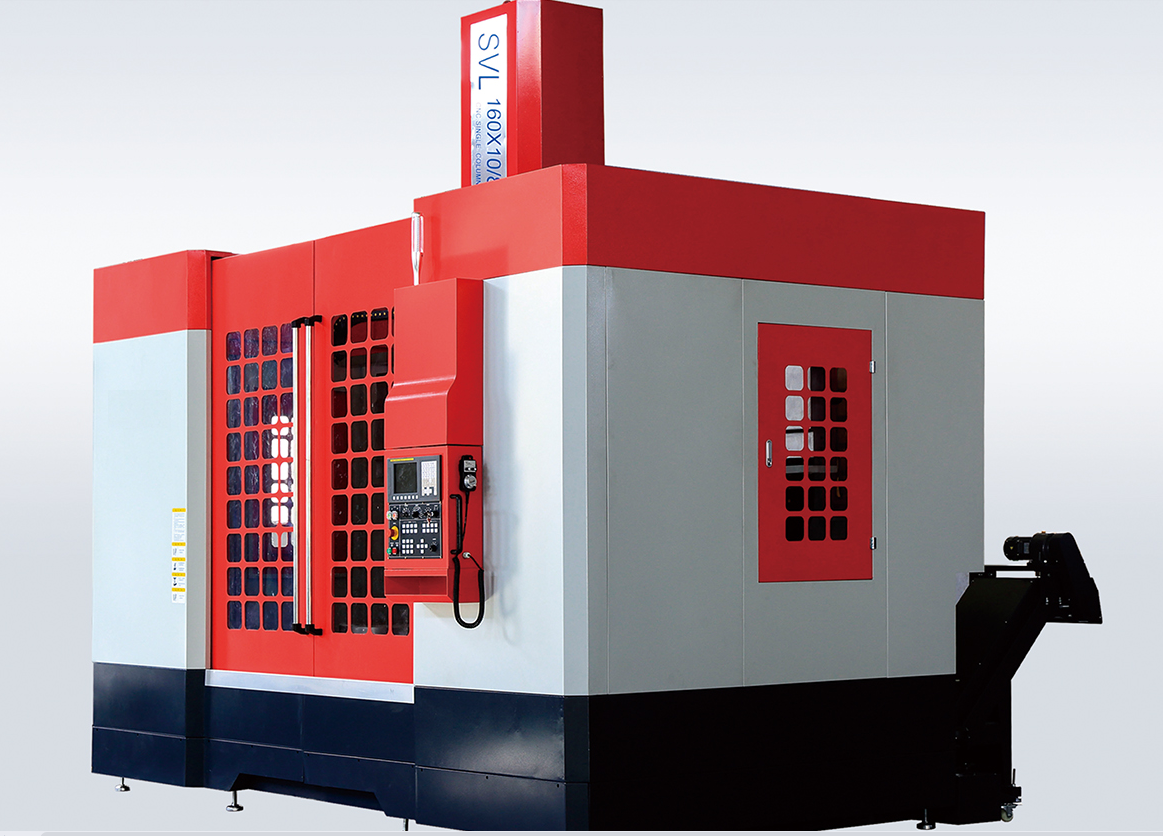

SVL Серия высокоскоростных вертикальных токарных станков с ЧПУ с ЧПУ (доступны три модели, напишите по электронной почте, чтобы получить более подробную информацию)

Особенности строения продукта:

1. Одностоечный вертикальный токарный обрабатывающий центр с ЧПУ SVL оснащен системой Fanuc 01 TF, двухосевым рычажным механизмом (X, Z), 12-позиционным дисковым инструментальным магазином и режимом захвата цилиндрического инструмента. Он применим к цементированным твердосплавным и керамическим инструментам и может выполнять черновую и чистовую обработку внутренних и внешних цилиндрических поверхностей, внутренних и внешних конических поверхностей, плоскостей, резьбы и дуговых поверхностей деталей из черных металлов, цветных металлов и некоторых неметаллических материалов с высокой скоростью.
2. Главный привод приводится в движение серводвигателем шпинделя с двойной скоростью и управляется сервоприводом. Двухскоростная система сервопривода шпинделя имеет замкнутый контур регулирования скорости в полном диапазоне скоростей, с 1,5-кратной перегрузочной способностью и может выдавать эффективный крутящий момент при нулевой скорости. Подшипник главного вала имеет коническую конструкцию поперечного роликоподшипника, которая обладает такими характеристиками, как высокая точность, высокая жесткость, высокая нагрузка, высокая скорость, низкое трение и т. Д. Поэтому сам станок обладает высокой точностью вращения и жесткостью.
3. Серводвигатели по осям X и Z напрямую соединены с шарико-винтовой парой через гибкую муфту, а направляющая имеет форму скользящей направляющей (жесткая рельса). Положение линейной координаты определяется линейкой входной решетки, чтобы обеспечить полное управление двухосевой рычажкой в замкнутом контуре.
4. Машина в сборе оснащена полностью закрытым защитным кожухом, который выполняет функции защиты и сбора железной стружки и охлаждающей жидкости. Защитная крышка имеет достаточно места для очистки от стружки.

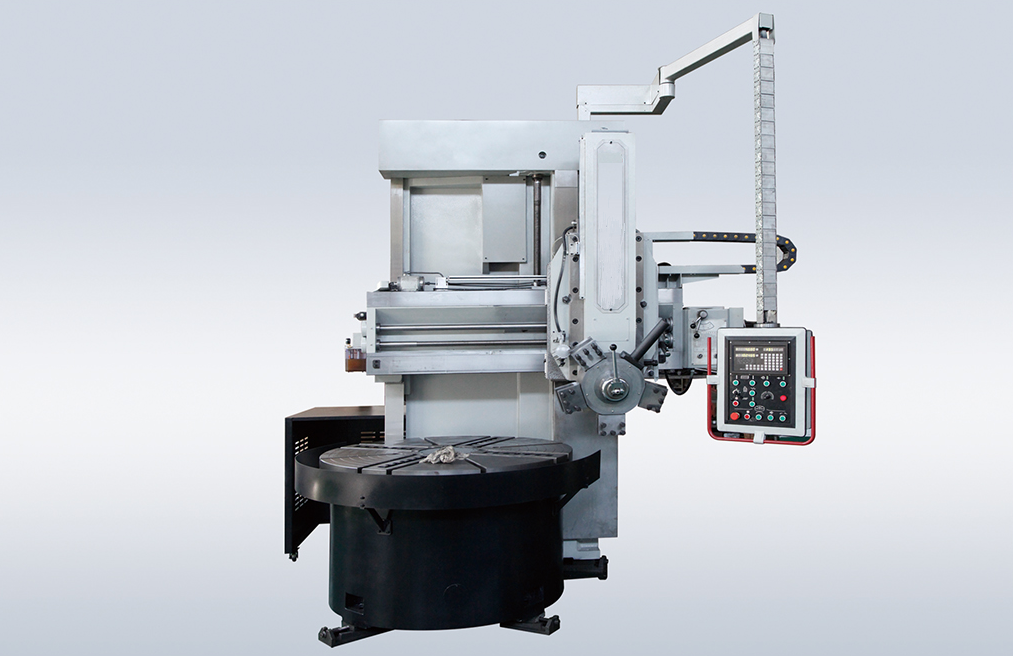

CA51E Серия вертикальных токарных станков с одной колонной (доступны четыре модели, напишите по электронной почте, чтобы получить более подробную информацию)

Особенности строения продукта:

1. Эта серия станков подходит для механической обработки в различных отраслях промышленности и может использоваться для чернового и тонкого точения внутренних и внешних цилиндрических поверхностей, конических поверхностей, торцевых поверхностей, обработки канавок, резки и т. Д., А также может использоваться для обработки литиевых внутренних отверстий.
2. Фундаментные части имеют цельную литейную конструкцию и изготовлены из высокопрочного чугуна с низким уровнем напряжения. После литья они подвергаются отпуску, черновой механической обработке и обработке старением. Направляющая колонна подвергается шлифовальной обработке. Балочная направляющая и плунжерная направляющая подвергаются среднечастотной закалке и шлифовальной обработке.
3. Главный привод принимает 16-ступенчатое изменение скорости, а изменение скорости верстака контролируется электромагнитным клапаном; Все трансмиссионные шестерни используют процесс шлифования с высокой частотой закалки.
4. Рабочий стол имеет форму движущейся направляющей, поэтому рабочий стол имеет большую несущую способность и высокую точность вращения.
5. Вертикальный упор для инструмента оснащен пятиугольным инструментальным столом, который расположен с помощью высокоточной пластины зубьев мыши; Упор для инструмента имеет гидравлическую балансировку; Горизонтальное и вертикальное перемещение вертикального подставки для инструмента приводится в движение скользящим ходовым винтом, а подставка для инструмента приводится в движение трехфазным двигателем переменного тока; Направляющая имеет форму скользящей направляющей, а ее согласованная поверхность направляющей оклеена высокопрочным мягким ремнем из политетрафторэтилена.
6. Гидравлическая система оснащена датчиком расхода для обеспечения стабильного потока смазочного масла на верстаке.
7. Станок управляется ПЛК, поэтому он обладает высокой надежностью. Электропроводка строго выполняется в соответствии с технологическим процессом.
8. Станок красив внешне, приятен и удобен в эксплуатации и обслуживании
9. Цифровое устройство отображения, Т-образный плунжер, квадратный ползун и т. Д. Могут быть предоставлены в соответствии с особыми требованиями.

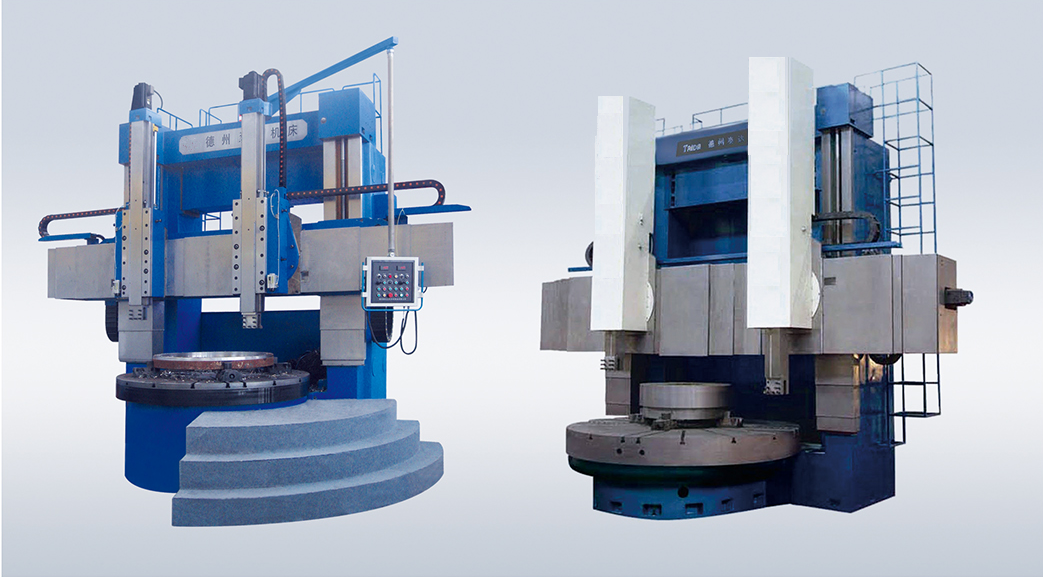

Серия вертикальных токарных станков C52E с двумя колоннами (доступны четыре модели, напишите по электронной почте для получения более подробной информации)

Особенности строения продукта:

1. Эта серия станков применима к моторам, гидравлическим ударам, авиации, горнодобывающей технике, металлургии и общему машиностроению, а также используется для черновой и чистовой обработки внутренних и внешних цилиндрических поверхностей, конических поверхностей, торцевых поверхностей, канавок и т. Д.
2. Фундаментные части имеют цельную литейную конструкцию и изготовлены из высокопрочного чугуна с низким уровнем напряжения. После литья они подвергаются огневой обработке и обработке старением после черновой механической обработки. Направляющая колонна подвергается шлифовальной обработке. Балочная направляющая и плунжерная направляющая подвергаются среднечастотной закалке и шлифовальной обработке.
3. Главный привод станков этой серии приводится в движение двигателем переменного тока, а скорость главного привода контролируется электромагнитным клапаном с 16-ступенчатым изменением скорости. Все зубчатые колеса в коробке передач используют процесс высокочастотного шлифования для закалки. Рабочий стол делится на три типа: раздвижные, статические и колеблющиеся направляющие.
4. Горизонтальная и вертикальная подача вертикального упора инструмента приводится в движение волновым шариковым ходовым винтом, который перемещается серводвигателем переменного тока в трех зонах, тем самым реализуя автоматизацию. Левый и правый держатели инструмента гидравлически уравновешены; Горизонтальная и вертикальная подача использует скользящую направляющую, а подобранная направляющая оклеена высокопрочным мягким ремнем из политетрафторэтилена.
5. Гидравлическая система оснащена датчиком расхода для обеспечения стабильного потока смазочного масла на верстаке.
6. Станок управляется ПЛК, поэтому он обладает высокой надежностью. Электропроводка строго выполняется в соответствии с технологическим процессом.
7. Станок красив внешне, приятен и удобен в эксплуатации и обслуживании.
8. В соответствии с особыми требованиями, могут быть предоставлены шлифовальная головка с электроприводом шпинделя, охлаждающее устройство, цифровой дисплей и другие аксессуары.
9. Горизонтальные и вертикальные линии перетаскивания и корпуса кнопочных станций этой серии станков соответственно являются известными отечественными и высококачественными продуктами.
10. Система ЧПУ может быть сконфигурирована в соответствии с требованиями пользователя.
