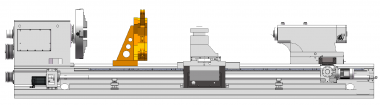

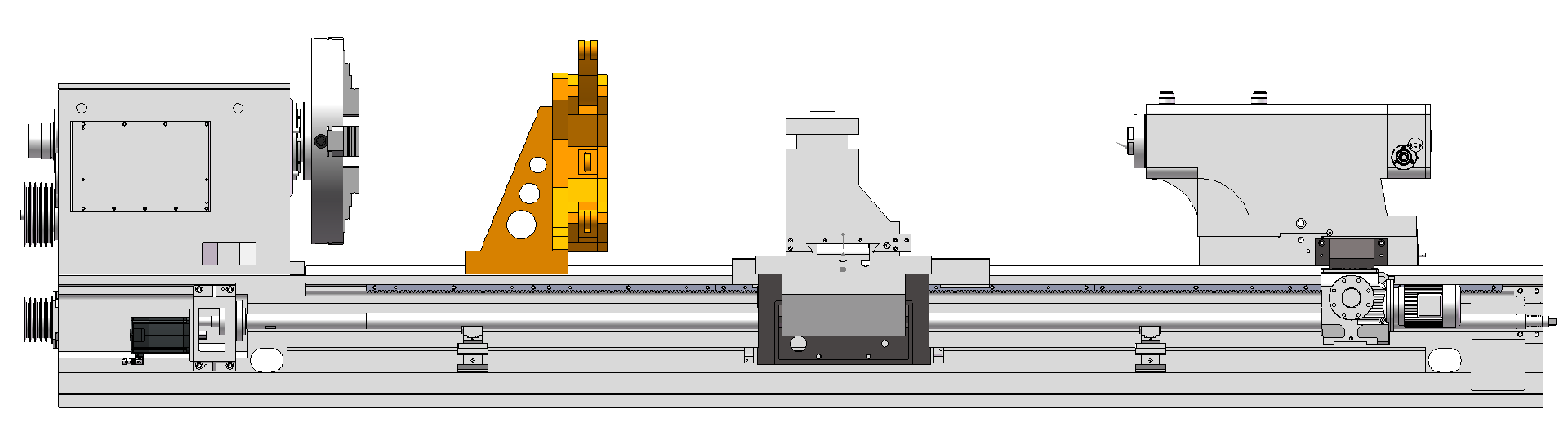

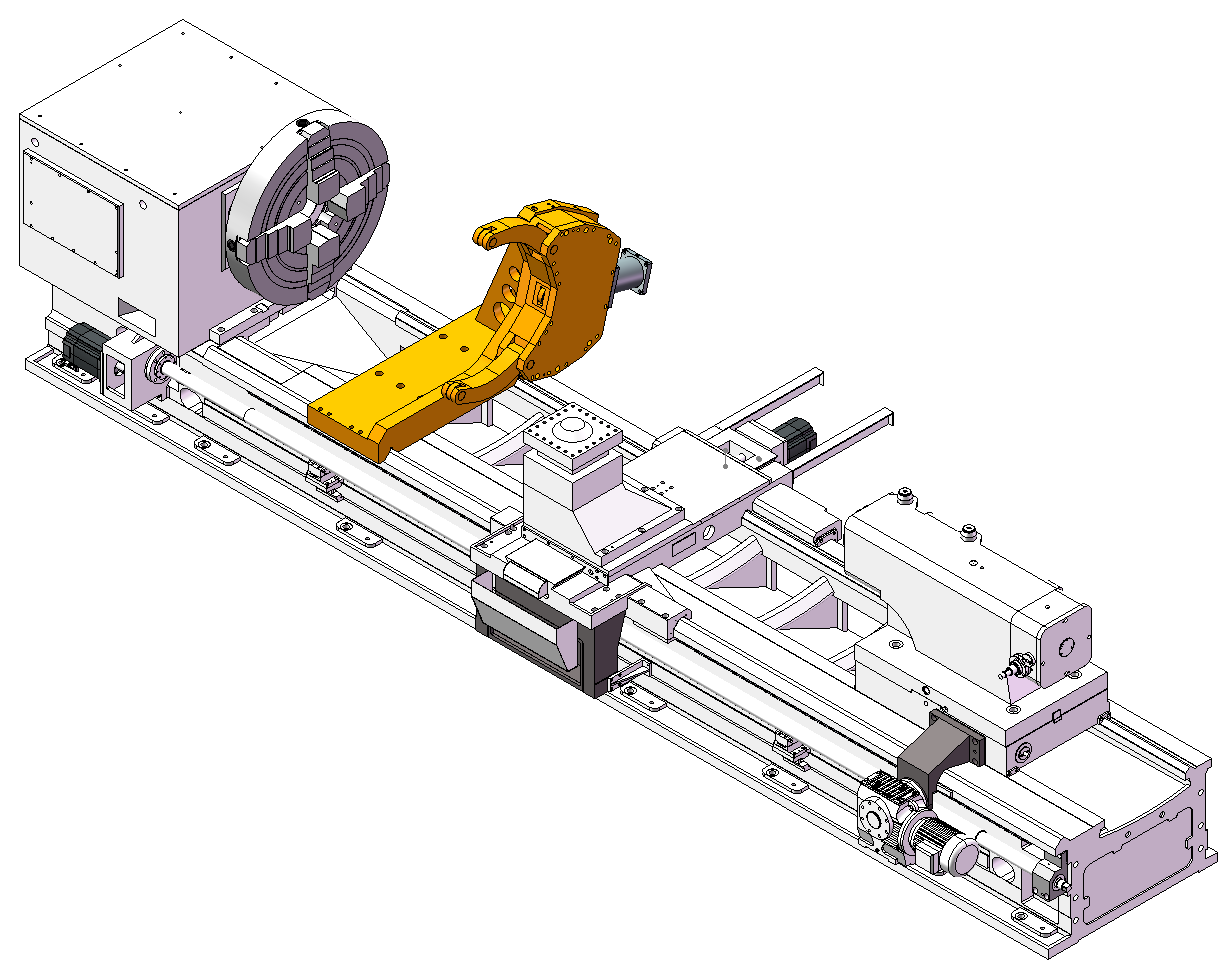

Сверхмощный горизонтальный токарный станок с ЧПУ

Технические характеристики

Горизонтальный тяжелый токарный станок с ЧПУ производится компанией Shandong Tongyuan Heavy Industry, которая является дочерней компанией компании Dezhou Guanlu Precision Machinery.

Сверхмощный горизонтальный токарный станок серии CK611F полностью вбирает в себя международные передовые технологии, использует международные передовые средства проектирования и производственные технологии, такие как трехмерное моделирование, симуляционное проектирование, анализ конечных элементов и т. Д., А также выполняет модульную конфигурацию для продуктов. Это тщательно спроектированный электромеханический станок, который объединяет в себе многопрофильные и многопрофильные технологии прецизионного производства, такие как электрическое, автоматическое управление, гидравлическое управление и современное механическое проектирование.

Эта серия машин обладает отличными конструкционными характеристиками, обладает такими характеристиками, как высокая динамическая и статическая жесткость, длительный срок службы, высокая эффективность работы, безопасные и надежные функции, удобная работа и красивый внешний вид.

1. Шпиндель передней бабки имеет сквозную структуру, которая поддерживается высокоточным двухрядным цилиндрическим роликовым подшипником, с высокой точностью и хорошей стабильностью.
2. Шпиндельная передача приводится в движение шпиндельным двигателем переменного тока или двигателем постоянного тока, механические двухступенчатые, бесступенчатые в пределах передачи, с широким диапазоном скоростей, хорошей адаптируемостью.
3. Станина машины оснащена встроенной тройкой направляющей или цельной четырьмя направляющими, точно отшлифована, поверхность основной направляющей подвергается среднечастотной закалке, твердость до HRC50.
4. Задняя бабка имеет верхнюю и нижнюю разъемную структуру, оправка внутри втулки оснащена высокоточным двухрядным коротким цилиндрическим роликовым подшипником с регулируемым радиальным зазором; Движение втулки и задней бабки моторизовано и оснащено устройством для измерения силы.
5. Горизонтальные перемещения инструментальной револьверной головки основаны на шарико-винтовой паре и высокоточной рейке, а конструкция устранения зазора с двойным зубчатым стержнем используется для продольного перемещения, что повышает точность передачи инструментальной револьверной головки.
6. Машина оснащена прогулочной платформой икнопочной станцией подвесного типа, удобной в эксплуатации.
7. Количество центрального люнета открытого и закрытого типа может быть подобранов соответствии с требованиями заказчика.
8. Этот станок оснащен системой ЧПУ SIEMENS 828D, система ЧПУ другой марки не является обязательной.
9. Револьверная головка с двойным инструментом, фрезерно-сверлильное устройство, шлифовальное устройство, конвейер стружки, система охлаждения фрезы и т. Д. Могут быть оснащены в соответствии с требованиями заказчика.

Обрабатывающие мощности:

У нас есть мощная обрабатывающая база для производства больших токарных станков:

• метровый портальный шлифовальный станок Heckert портального типа (точность обработки 2-3 мкм / 1000 мм), пятигранный фрезерный станок японской марки NSK, планировщик портального типа JIER 12 метров, координатно-сверлильный станок, вертикальный фрезерный центр, токарный станок с ЧПУ, строгальный фрезерный станок, закалочный станок, вертикальный фрезерный станок, токарные станки с ЧПУ, радиальное сверление и так далее.

Модели серии CK61xx F: Станина станка: Встроенные три направляющие или четыре направляющие

Грузоподъемность машины 40 тонн
