Станок для нарезания глубоких отверстий

Технические характеристики

■ Использование станка: для протяжки ствола
винтовки

■ Основная конструкция машины:

■ Максимальная длина задания: 1000 мм

■ Зажим работы: гидравлическая задняя бабка, упор для позиционирования работы оснащен коническим диском, главный шпиндель затяжки может быть автоматически вытеснен под управлением гидравлической системы. Используйте фаску для автоматического зажима и позиционирования задания.

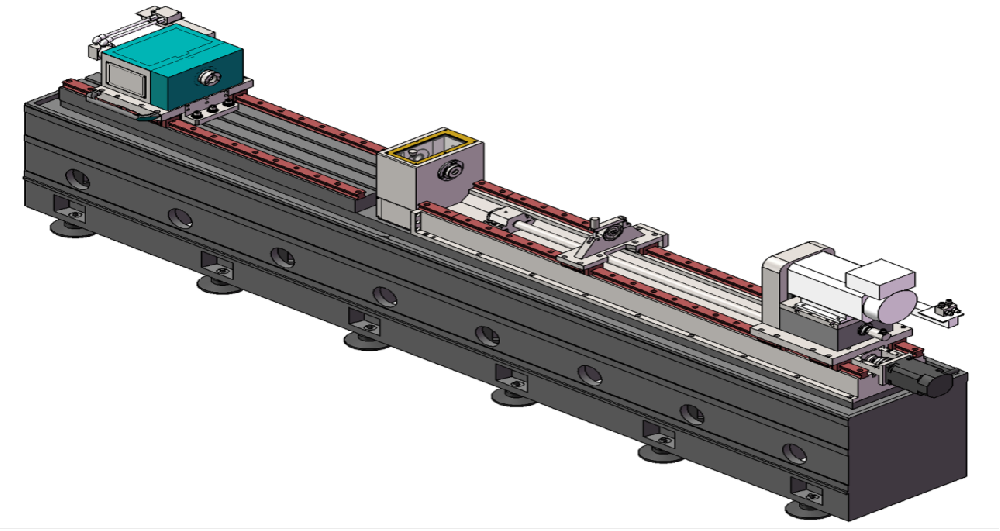

■ Машина в основном состоит из: станины, рабочего стола, главного шпинделя, подставки для хвостового держателя, подставки для позиционирования работы, гидравлической задней бабки, двух комплектов опорного люнета, линейной направляющей, системы ЧПУ GSK

■ Станина станка, рабочий стол и камеры изготовлены из литых деталей.

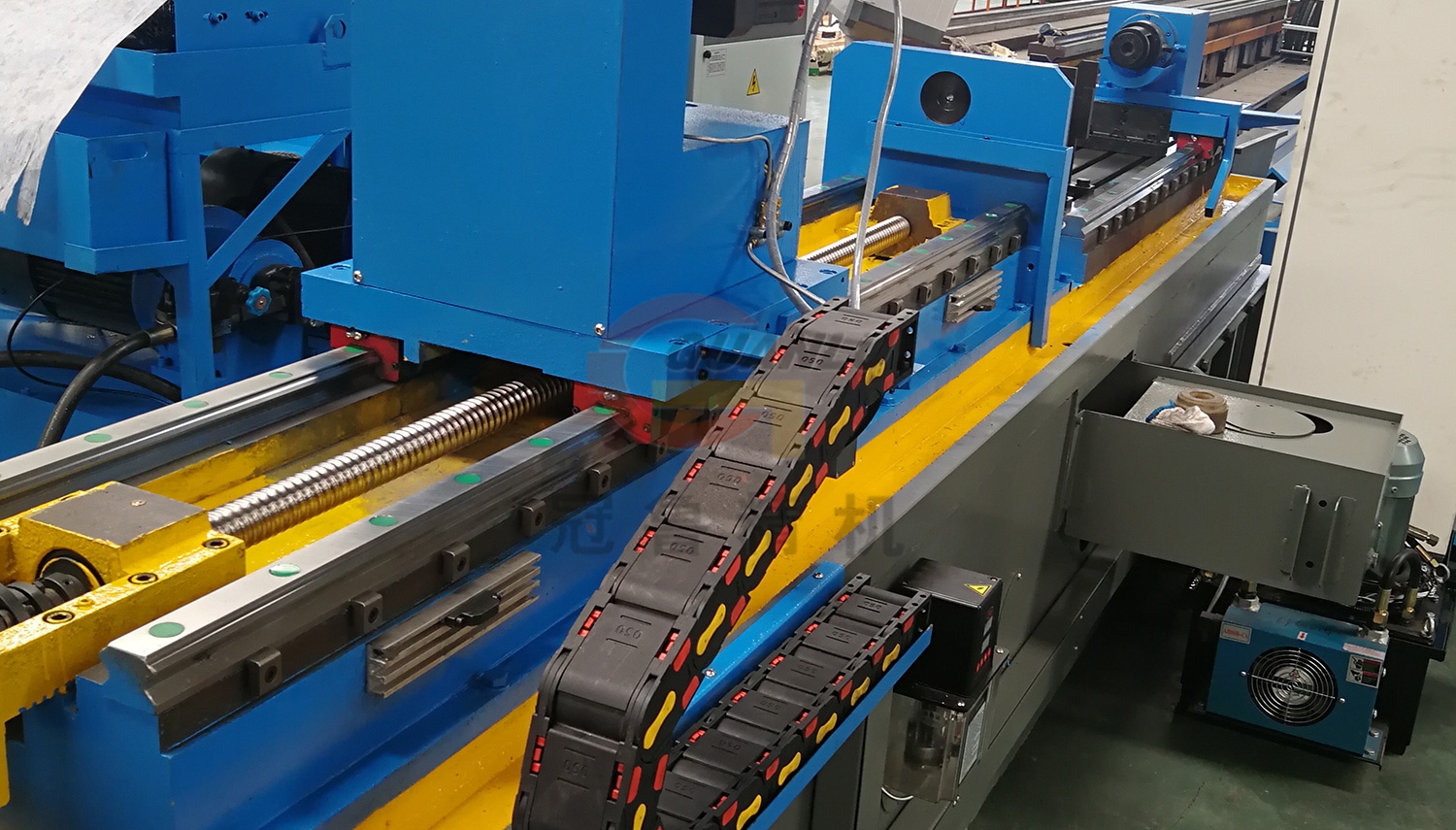

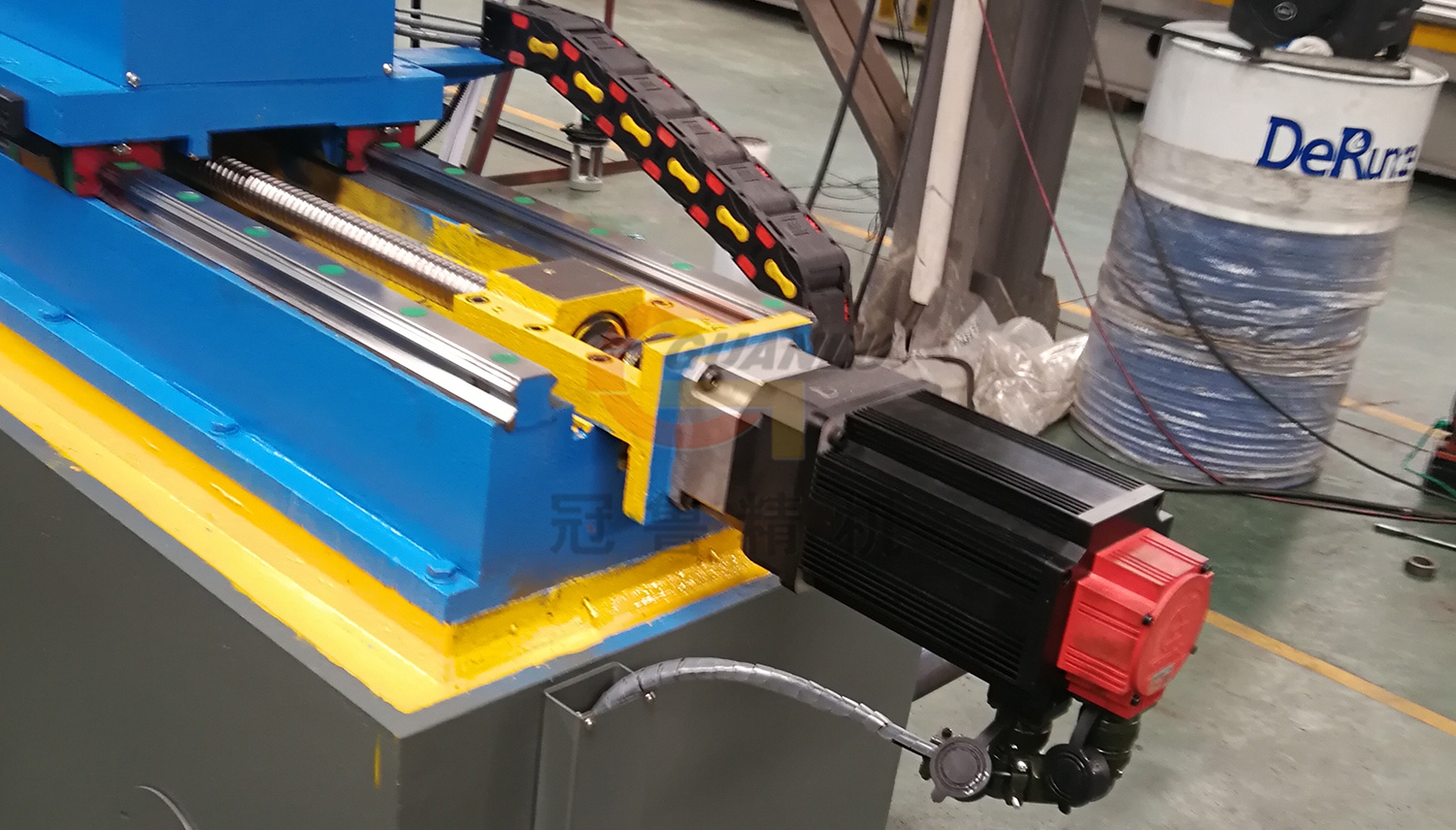

Движение по оси Z главного шпинделя: принимает серводвигатель, серворедуктор, шарико-винтовой привод по оси Z, максимальная скорость вращения составляет 4,5 м / мин, параметры серводвигателя: 4,7 кВт, 15 Нм; движение осуществляется с использованием линейной направляющей.

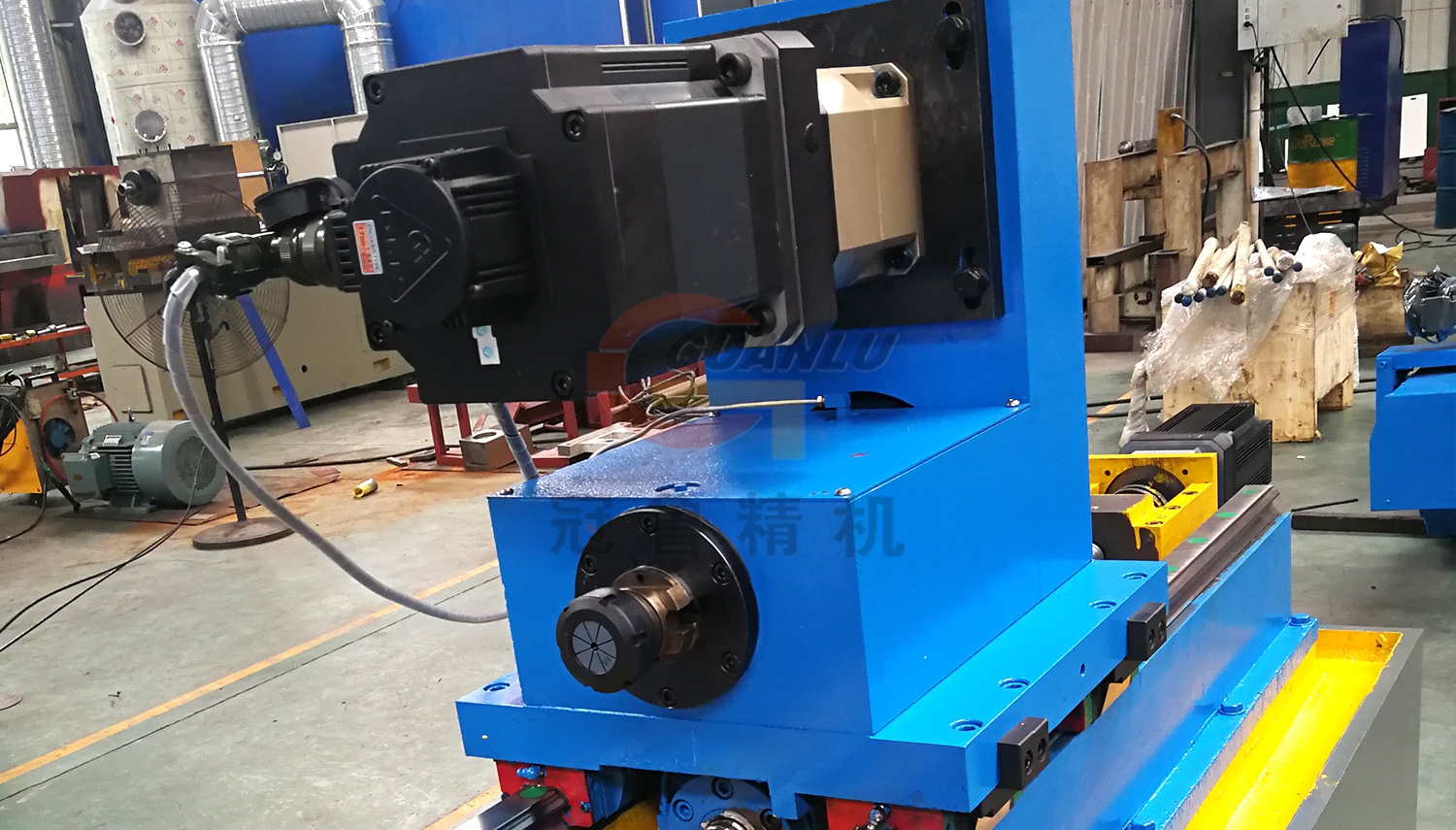

■ Вращение коробки главного шпинделя (направление C): принимает серводвигатель, серворедуктор для привода главного шпинделя, вращающегося в направлении C, максимальная скорость вращения главного шпинделя 10 об / мин, параметры серводвигателя: : 2,8 кВт, 18 Нм

■ Во время работы главный шпиндель вращается в направлении C, в то же время движение в направлении Z, направление Z и направление C (две оси) взаимосвязаны.

■ Гидравлическая задняя бабка: может быть ручным перемещением на рабочем столе с Т-образным пазом, используется для зажима разной длины, после перемещения в подходящее положение, ручная фиксация рабочего стола, подвижная направляющая представляет собой катящуюся линейную направляющую; Главный шпиндель задней бабки может быть расширен или сжат под управлением гидравлической системы. Используется для работы ослабить или закрепить.

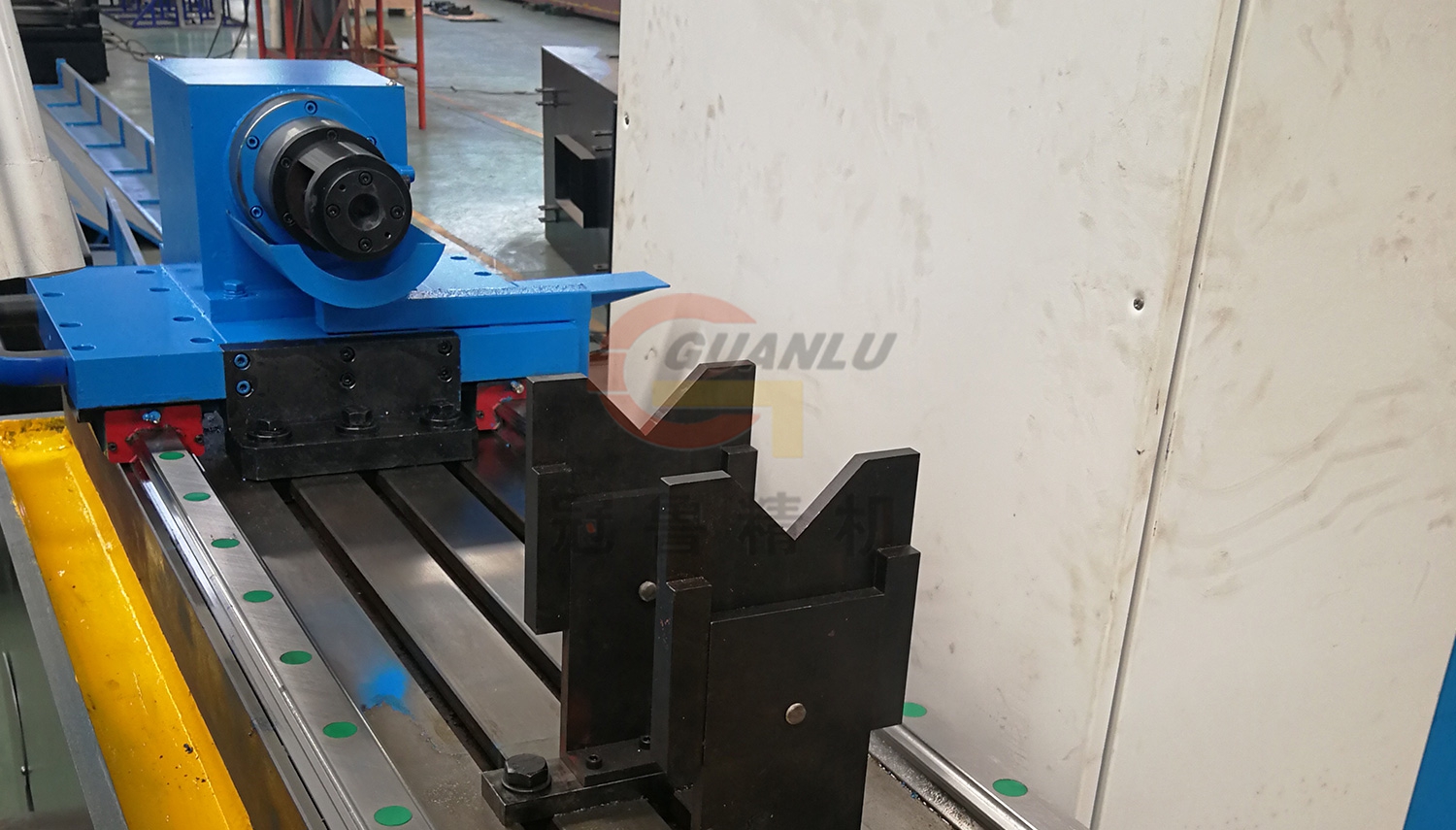

■ Упор для позиционирования работы: оснащен коническим диском, работает с гидравлической задней бабкой для крепления работы.

■ Подставка для поддержки работы: два комплекта, используемые для предварительного позиционирования работы.

■ Использует эластичный сборщик для соединения держателя инструмента и главного шпинделя, ослабления или блокировки вручную.
