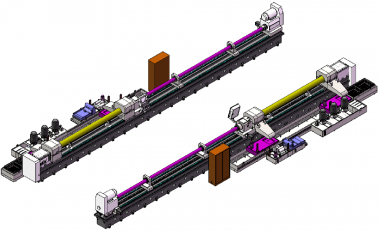

Хонинговальный станок для расточки глубоких отверстий

Чтобы удовлетворить особые требования клиентов к растачиванию и хонингованию, мы разрабатываем комбинированные станки как для расточки, так и для хонингования.

Технические характеристики

■ Диапазон растачивания: Φ150 ~ Φ800 мм

■ Рабочая глубина: 8000 мм

■ Диапазон длины задания: 1000 мм ~ 8000 мм

■ Функция станка: контррастание, расточка по тяге, хонингование.

■ Компоненты станка: станина станка, бабка, две группырабочий люнет, давление масла, две группы подставки для инструментальной панели, сверлильная коробка, линейная направляющая, рейка и шестерня, система охлаждения сверлочных отверстий, система хонинговальной подачи СОЖ, контроллер ЧПУ, электрическая коробка.

■ Зажим приспособления: четыре кулачка на передней бабке для зажима одного конца работы, другой конец использует давление масла для зажима.

■ Ось ЧПУ:

ось Z1. Сверлильная коробка вертикально перемещается.скорость движения имеет высокую скорость для хонингования и низкую скорость для растачивания. Высокая скорость и низкая скорость переключения передач вручную.

Ось Z2, давление масла плотно выполняет работу.

Ось Z3, расширяющаяся хонинговальная головка.

■ Направляющая шина: используйте сверхпрочную линейную направляющую.

■ Сверлильная коробка: приводной режущий инструмент ратация, хонингование и растачивание делят один комплект сверлильной коробки.

■ Система охлаждающей жидкости: два комплекта, хонингование и растачивание с двумя масляными камерами.

■ Система обвалки охлаждающей жидкости: две группы насоса охлаждающей жидкости, один комплект тележки для стружки, масляный ящик.

■ Система хонингования охлаждающей жидкости: один групповой насос охлаждающей жидкости, 2 комплекта циркуляционной коробки, один комплект чистой масляной коробки.

Технические параметры
