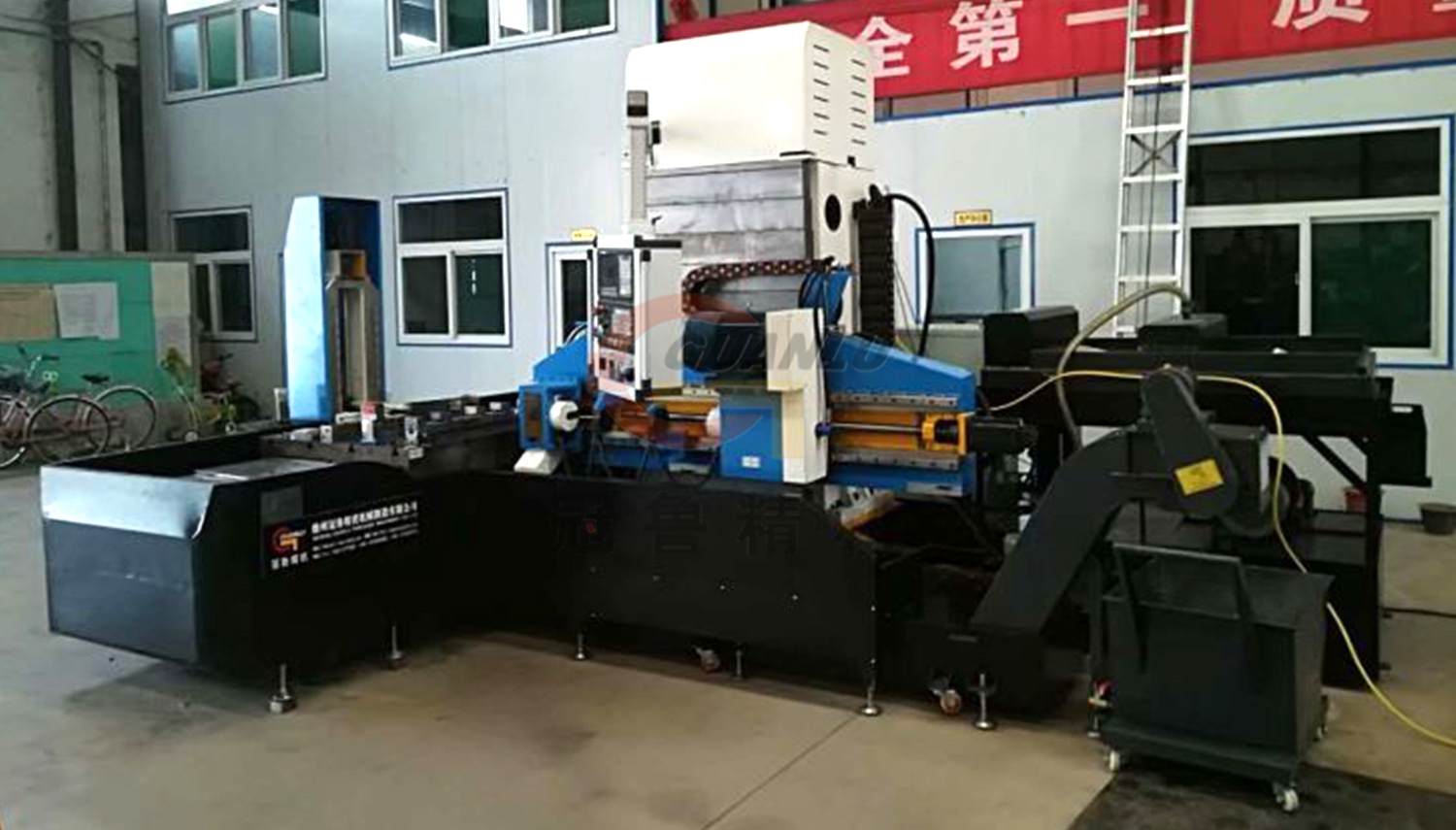

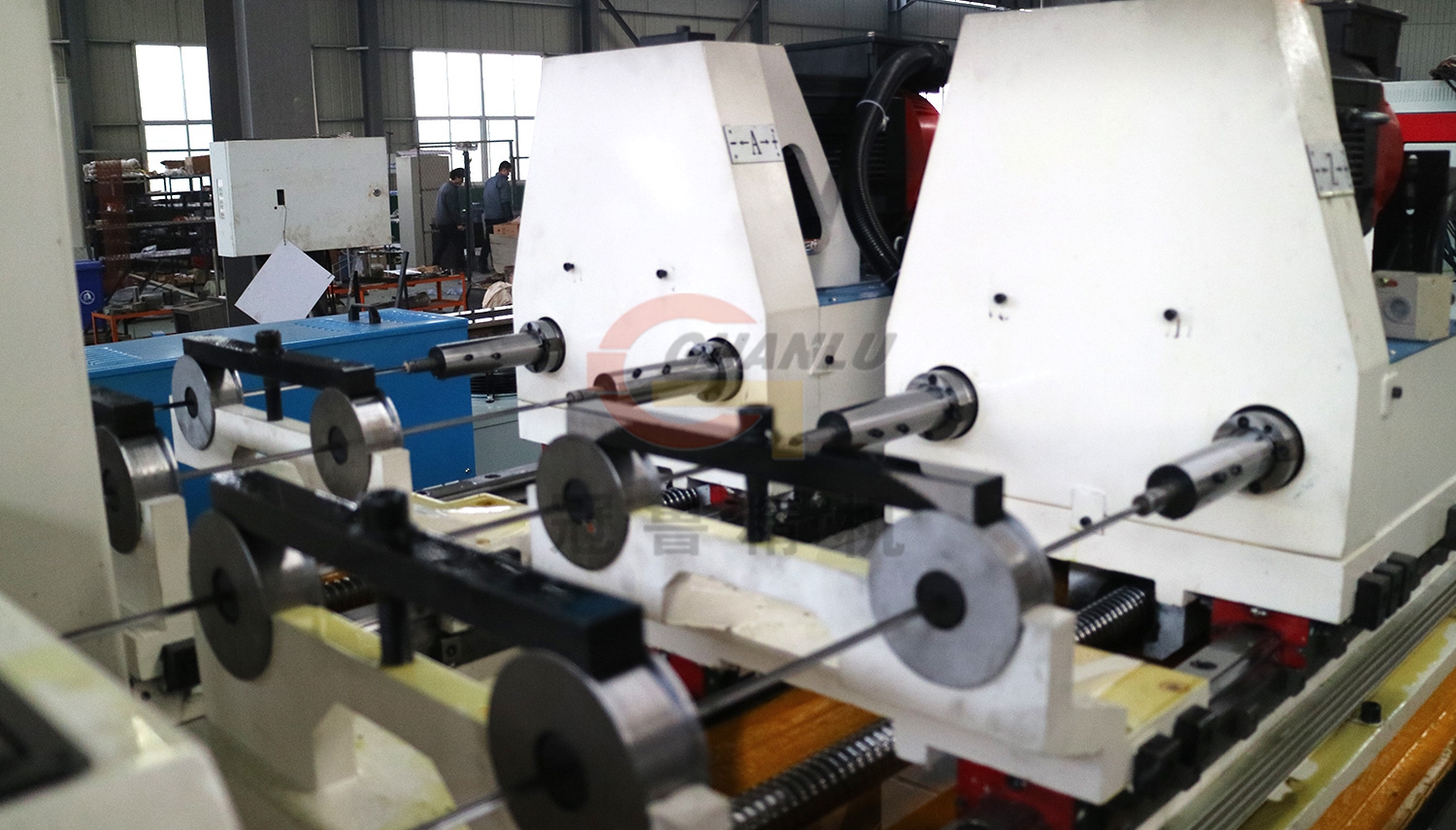

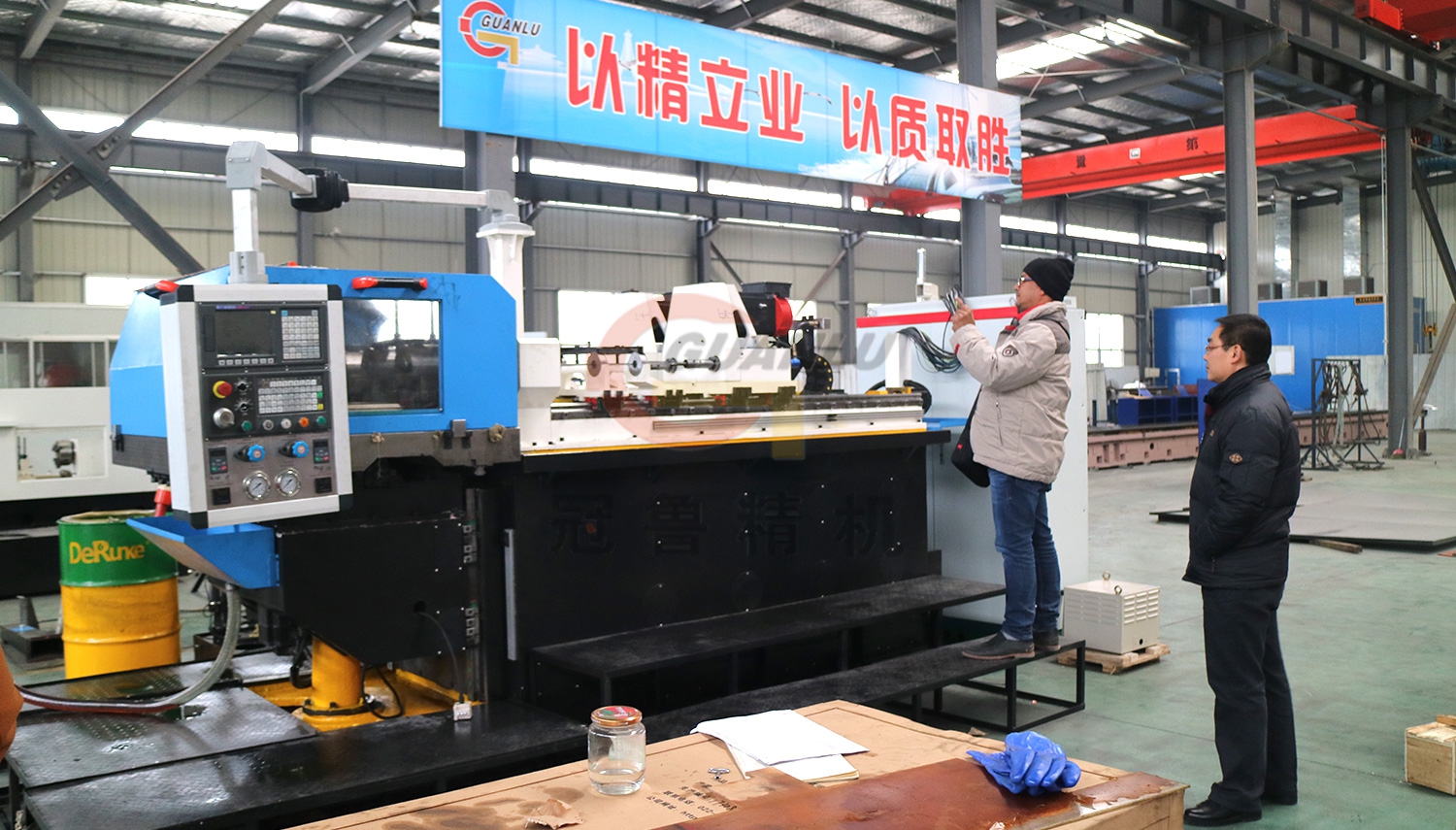

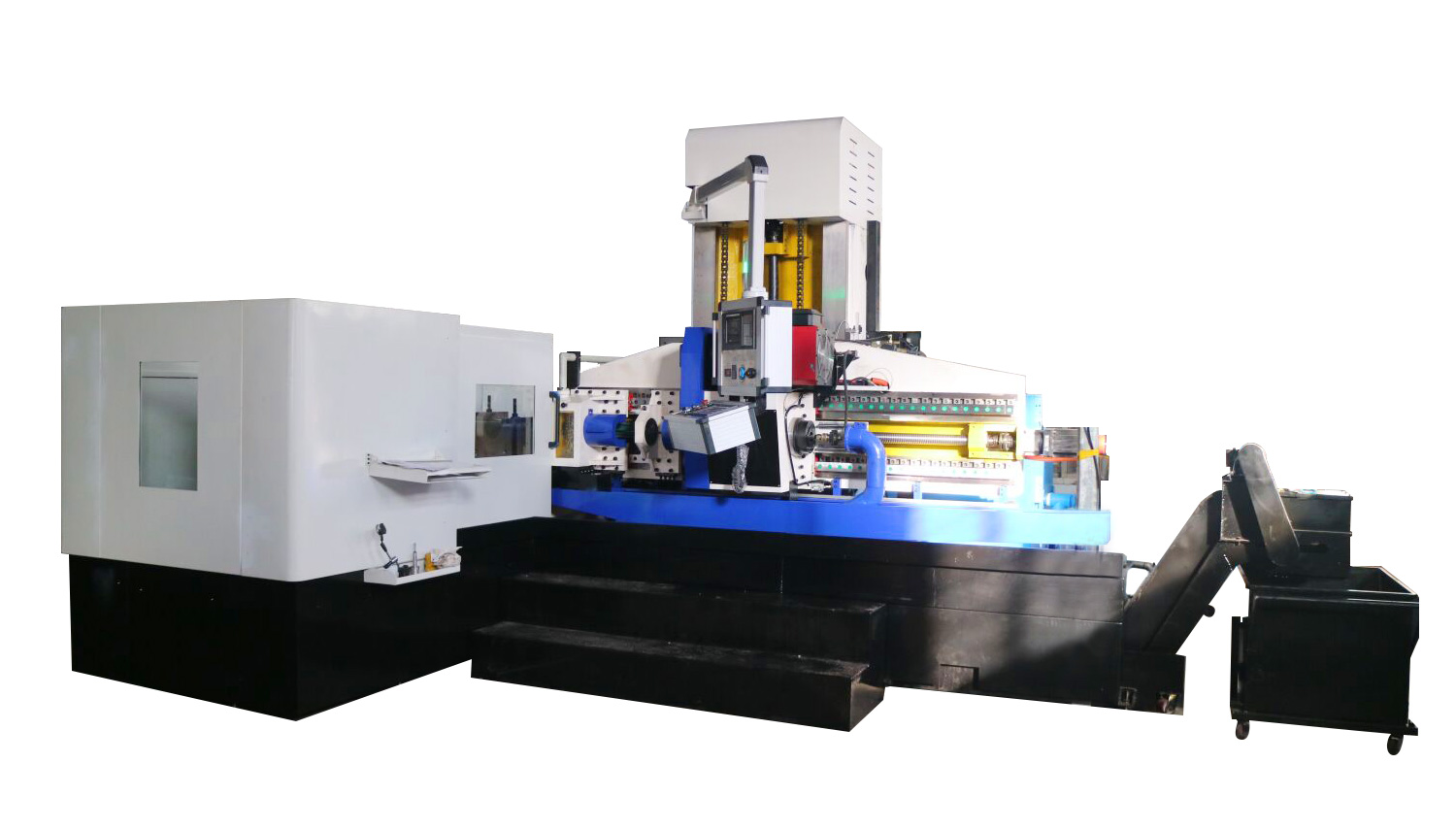

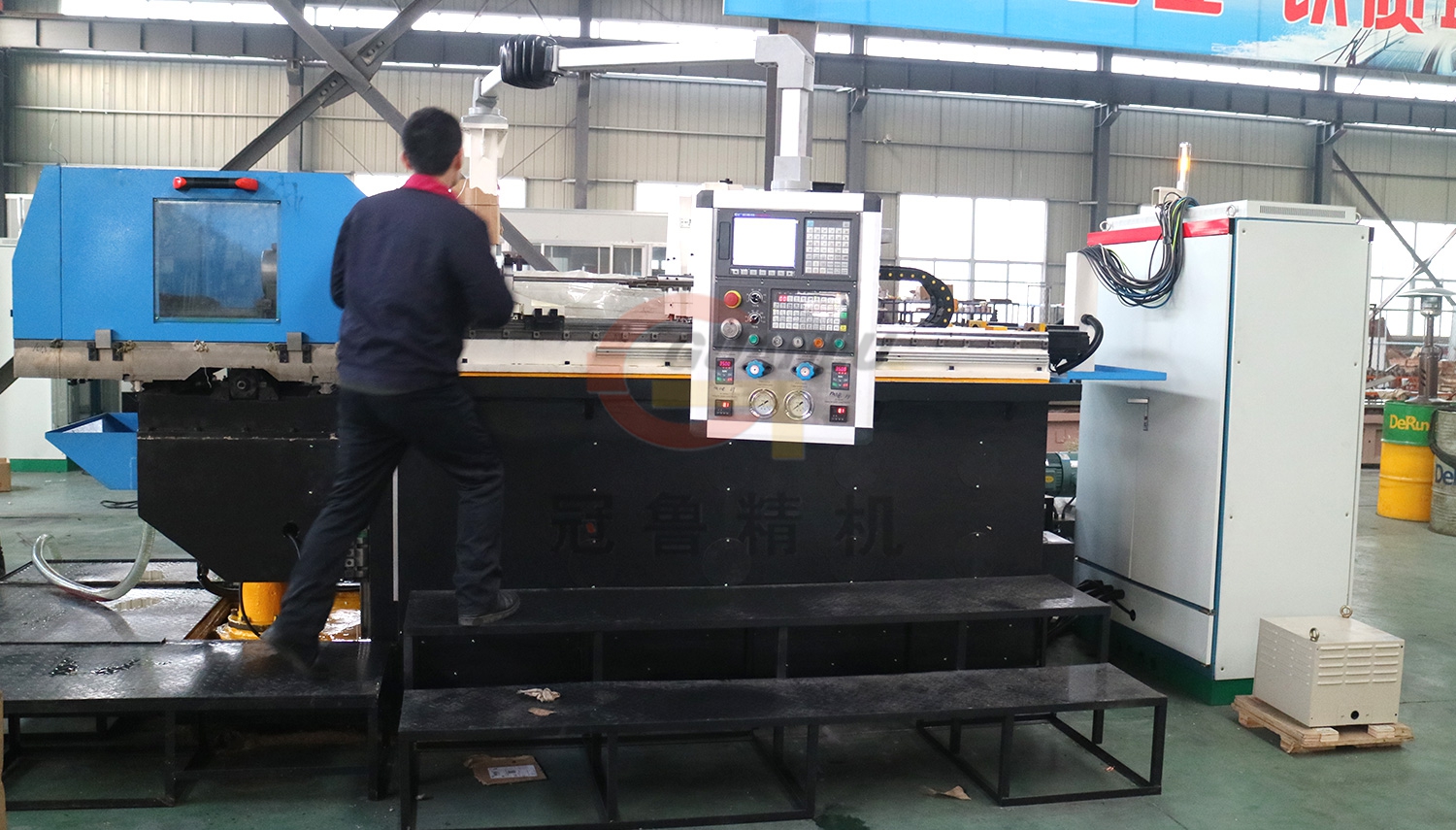

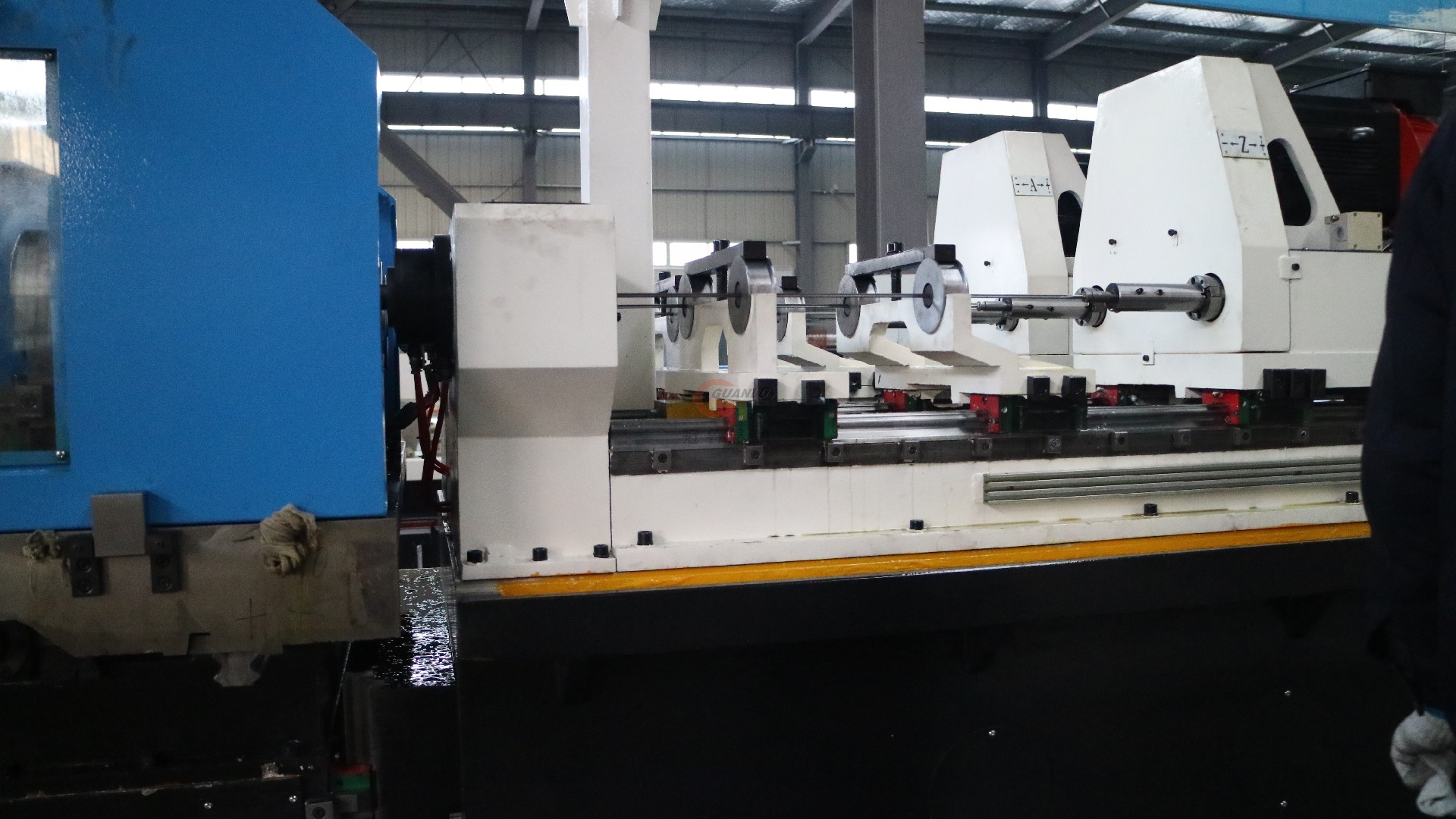

Технические характеристики
Трехосевой сверлильный станок используется для сверления координатных отверстий в процессе работы. Он может сверлить прямое отверстие, коническое отверстие, сквозное отверстие, глухое отверстие и ступенчатое отверстие.
На станке имеется шесть осей сервопривода:
Ось X:d перемещение горизонтально, роликовая линейная направляющая. Управление с ЧПУ.
Яксис:d рив работа перемещается вертикально, роликовая линейная направляющая. Управление с ЧПУ. Блочный сбалансированный.
Ось Z:d подача режущего инструмента, роликовая линейная направляющая, управление ЧПУ. Ось W: Контролируйте расстояние между стойкой и рабочим столом; Двойная прямоугольная направляющая направляющая.
Управление с ЧПУ.
Ось A: Управление углом поворота режущего инструмента; направляющая направляющая скольжения, управление замкнутым контуром.
Ось B: управление индексом работы, управление ЧПУ.
Сверлильный короб: максимальная скорость главного шпинделя 6000 об/мин, одношпиндельная конструкция.
Контроллер ЧПУ: FANUC / SIEMENS / GSK
Технические параметры
|
Технические параметры |
Параметры |
|||||
|
Работающий способность |
Диапазон диаметров сверления пистолета |
Φ3 ~ Φ35 мм |
||||
|
Максимальная глубина сверления отверстий |
1000 мм |
1500мм |
2000мм |
2500мм |
||
|
Коническое отверстие главного шпинделя |
БТ40 |
|||||
|
Характер машины |
Ось Z |
Диапазон скоростей подачи |
1~3000мм/мин |
|||
|
Высокая скорость передвижения |
8м/мин |
|||||
|
Крутящий момент подающего двигателя |
12 Нм |
|||||
|
Ось W |
Высокая скорость передвижения |
3000 мм/мин |
||||
|
Травальный ход |
600 мм |
800 мм |
1000 мм |
1200 мм |
||
|
Крутящий момент двигателя |
30 Нм |
|||||
|
Точность позиционирования/повторения позиционирования |
±0,02 мм/±0,015 мм |
|||||
|
Ось X |
Высокая скорость передвижения |
5 м/мин |
||||
|
Травал Сток |
1000мм |
1500 мм |
2000 мм |
2500 мм |
||
|
Крутящий момент двигателя |
30 Нм |
40 Нм |
||||
|
Точность позиционирования/повторения позиционирования |
±0,02 мм/±0,015 мм |
|||||
|
Ось Y |
Высокая скорость передвижения |
4 м/мин |
||||
|
Травал Сток |
1000мм |
|||||
|
Крутящий момент двигателя |
22 Нм |
|||||
|
Точность позиционирования/повторения позиционирования |
±0,02 мм/±0,015 мм |
|||||
|
Ось А |
Диапазон качания |
Часовое направление: 16°, счетчик часового хода26° |
||||
|
Крутящий момент двигателя |
22 Нм |
|||||
|
Ось B |
Размер рабочего стола |
1 м×1м |
1,6м×1,2м |
2м×1,8м |
2,4м×2м |
|
|
Грузоподъемность рабочего стола |
5 тонн |
8тонн |
15тонн |
20тонн |
||
|
Установка единицы измерения Min.Index |
0.001° |
0.001° |
0.001° |
0.001° |
||
|
Крутящий момент двигателя |
30 Нм |
40 Нм |
40 Нм |
40 Нм |
||
|
Сверлильный короб |
Максимальная скорость вращения |
6000об/мин |
||||
|
Мощность двигателя |
11 кВт |
|||||
|
Другие |
Максимальное соотношение L-D сверления |
100：1 |
||||
|
Машина общего назначения (грубо) |
67 кВт |
72 кВт |
77 кВт |
82 кВт |
||
|
Система подачи СОЖ |
Макс.давление |
10 МПа |
||||
|
Макс.расход |
100 л/мин |
|||||
|
Точность фильтрации |
20 мкм |
|||||
|
Модель |
Стоимость, доллары США |
|
Трехкоординатный станок для сверления глубоких отверстий |
По запросу |
