Технические характеристики
Машина Breif:
■ Диапазон сверления: Φ1,4 ~ Φ10 мм
■ Максимальная глубина сверления: 500 мм
■ Максимальное отношение длины задания к диаметру: 60:1
■ Диапазон наружного диаметра: Φ8 ~ Φ40 мм
■ Метод сверления: одношпиндельная / двух/четырехшпиндельная структура: может работать на одной/двух/четырех работах одновременно. Эта машинная конструкция подходит для длинного прутка.

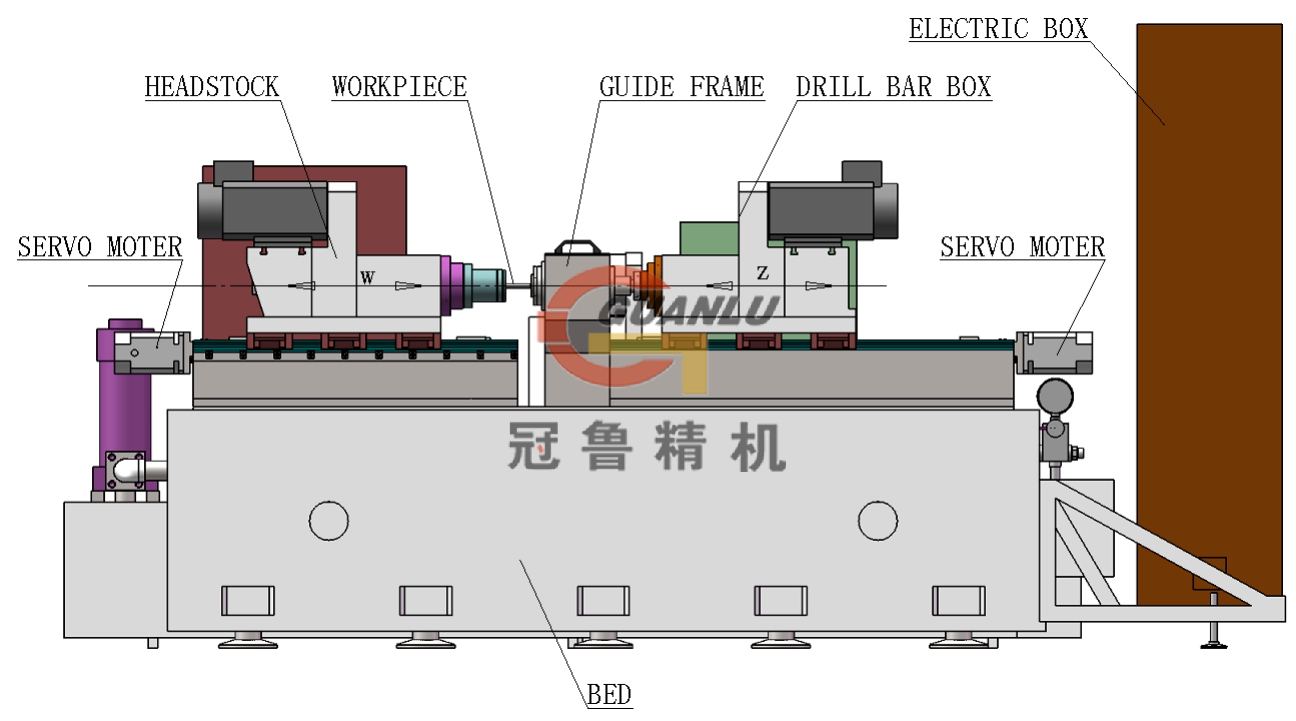

■ Передняя бабка: привод вращения заготовки, постоянная скорость 120 об/мин
■ Гидравлический центральный люнет и линейная направляющая.
■ Контроллер ЧПУ: Siemens-808D

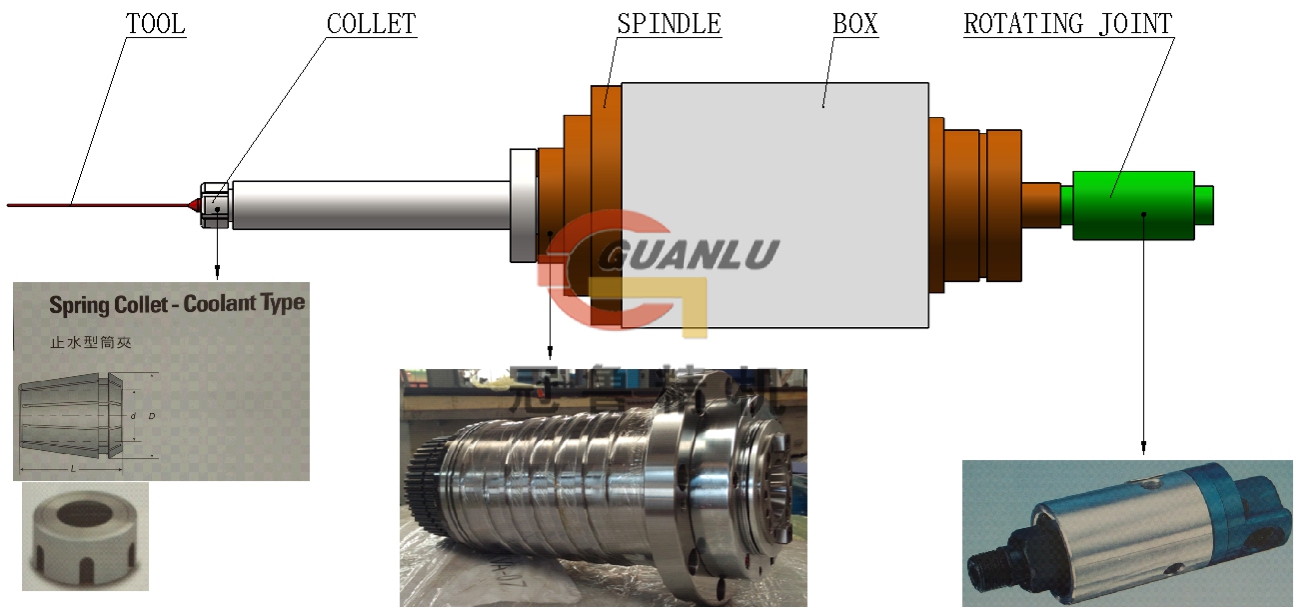

■ Сверлильный ящик: сервопривод главного шпинделя.
Технические параметры
|
Технические характеристики |
Параметры |
||
|
Работоспособность |
Диапазон диаметров отверстий |
Φ1,4 ~ Φ10 мм |
|
|
Максимальная глубина сверления отверстия |
500 мм |
||
|
Максимальная длина джоба |
500 мм |
||
|
Количество главного шпинделя |
1/2/4шт |
||
|
Пространство для главного шпинделя |
140 мм |
||
|
Персонажи-машины |
Ось Z |
Диапазон скоростей подачи |
5 ~ 500 мм/мин |
|
Быстрый диапазон скоростей |
3000 мм/мин |
||
|
Крутящий момент подающего двигателя |
8 Нм |
||
|
Сверлильный короб |
Диапазон скоростей вращения |
500~6000об/мин |
|
|
Мощность двигателя |
3,7 кВт |
||
|
Система подачи СОЖ |
Максимальное давление |
15 МПа |
|
|
Максимальный расход |
50 л/мин |
||
|
Точность фильтрации |
5μм |
||
|
Объем масляного бака |
1000 л |
||
|
Модель |
Стоимость, доллары США |
Станок для сверления микроотверстий |
По запросу |
