Технические характеристики

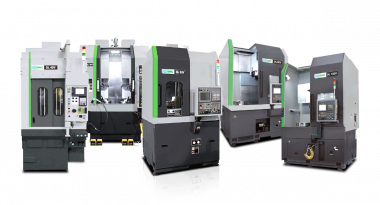

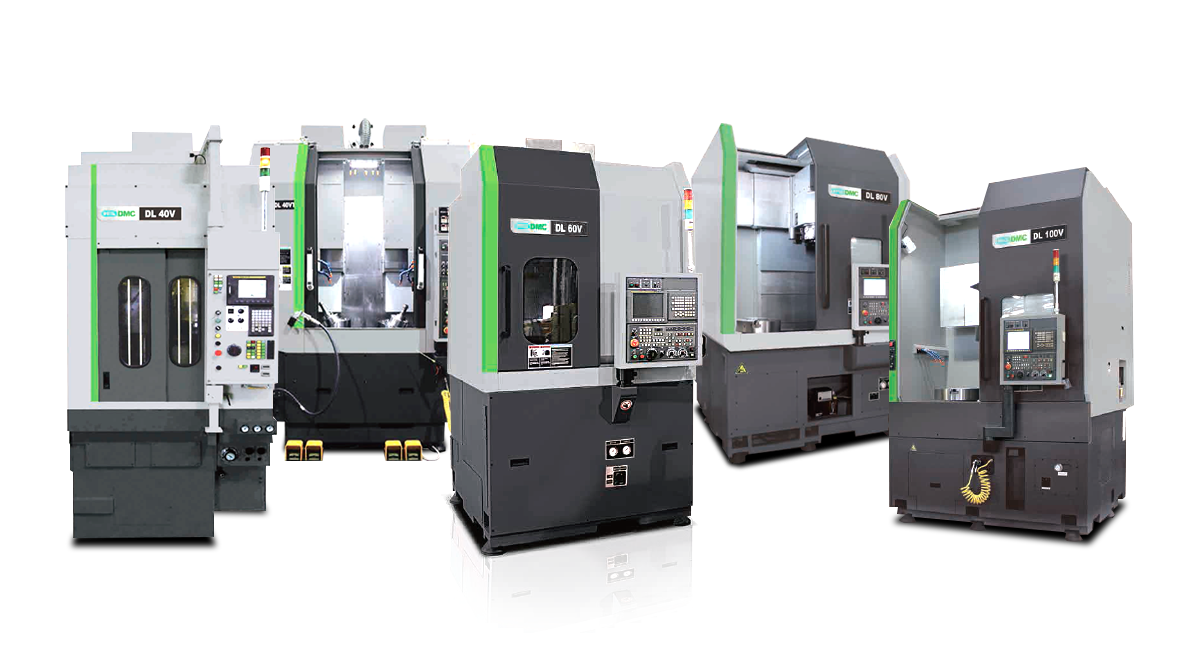

Серия DL V обеспечивает высокоточную обработку при минимальных тепловых искажениях. Направляющая корпуса, изготовленная из литого механита, обеспечивает необходимую прочность для повышения точности обработки.
Технические параметры
|
Спецификации |
Ед. измерения |
DL 40V |
DL 40VTT |
DL 60V(L) |
DL 60V(L)M |
|
Диаметр над станиной |
мм |
400 |
400 |
610 |
610 |
|
Макс. диаметр точения |
мм |
320 |
320 |
450 |
450 |
|
Макс. длина точения |
мм |
200 |
200 |
450 |
450 |
|
Макс. скорость шпинделя |
об/мин |
4,000 |
4,000 |
3,000 |
3,000 |
|
Нос шпинделя |
A2-6 |
A2-6 |
A2-8 |
A2-8 |
|
|
Диаметр отверстия шпинделя |
мм |
70 |
70 |
90 |
90 |
|
Стандартный размер патрона |
дюйм |
8" [10"] |
8" [10"] |
12" [15", 18"] |
12" [15", 18"] |
|
Главный двигатель шпинделя (Пост./30 мин) |
кВт |
11/15 |
11/15 |
18.5/22 |
18.5/22 |
|
Двигатель фрезерного шпинделя (Пост./30 мин) |
кВт |
- |
- |
- |
2.2/3.7 |
|
Перемещение по осям X/Z |
мм |
200/350 |
200/350 |
260/480 |
260/480 |
|
Тип направляющих (X/Z) |
Коробчатый |
Коробчатый |
Коробчатый |
Коробчатый |
|
|
Скорость быстрого перемещения по осям X/Z |
м/мин |
20/16 |
20/16 |
20/20 |
20/20 |
|
Тип индексации револьверной головки |
Servo, BMT |
Servo, BMT |
Servo, BMT |
Servo, BMT65 |
|
|
Макс. количество инструментов |
шт |
8 |
8 X 2 |
12 |
12 |
|
Размер хвостовика режущего инструмента |
мм |
25 |
25 |
25 |
25 |
|
Диаметр расточного бруса |
мм |
32 |
32 |
50 |
50 |
|
Время индексации револьверной головки (Первое положение) |
сек |
0.2 |
0.2 |
0.2 |
0.2 |
|
Вес станка |
кгс |
5,500 |
8,500 |
6,200 |
6,350 |
|
Высота |
мм |
3125 |
3125 |
2700 |
2700 |
|
Длина |
мм |
1210 |
2050 |
1500 |
1500 |
|
Ширина |
мм |
3430 |
3430 |
2780 |
2780 |
|
Потребляемая мощность |
кВА |
34 |
60 |
40 |
43 |
|
Контроллер |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
Технические характеристики:
|
Спецификации |
Ед. измерения |
DL 80V(L) |
DL 80V(L)M |
DL 100V |
DL 100VM |
|
Диаметр над станиной |
мм |
800 |
800 |
1,000 |
1,000 |
|
Макс. диаметр точения |
мм |
730 |
730 |
920 |
920 |
|
Макс. длина точения |
мм |
750 |
750 |
850 |
850 |
|
Макс. скорость шпинделя |
об/мин |
2,000 |
2,000 |
1,800 |
1,800 |
|
Нос шпинделя |
- |
A2-11 |
A2-11 |
A2-15 |
A2-15 |
|
Диаметр отверстия шпинделя |
мм |
104 |
104 |
108 |
108 |
|
Стандартный размер патрона |
дюйм |
15" [18", 21", 24"] |
15" [18", 21", 24"] |
21" [24"] |
21" [24"] |
|
Главный двигатель шпинделя (Пост./30 мин) |
кВт |
22/30 |
22/30 |
37/45 |
37/45 |
|
Двигатель фрезерного шпинделя (Пост./30 мин) |
кВт |
- |
2.2/3.7 |
- |
7.5/11 |
|
Перемещение по осям X/Z |
мм |
390/780 |
390/780 |
480/860 |
480/860 |
|
Тип направляющих (X/Z) |
- |
Коробчатый |
Коробчатый |
Коробчатый |
Коробчатый |
|
Скорость быстрого перемещения по осям X/Z |
м/мин |
20/20 |
20/20 |
20/20 |
20/20 |
|
Тип индексации револьверной головки |
- |
Servo, BMT |
Servo, BMT 75 |
Servo, BMT |
Servo, BMT 75 |
|
Макс. количество инструментов |
ед. |
12 |
12 |
12 |
12 |
|
Размер хвостовика режущего инструмента |
мм |
32 |
32 |
32 |
32 |
|
Диаметр расточного бруса |
мм |
50 |
50 |
80 |
80 |
|
Время индексации револьверной головки (Первое положение) |
сек |
0.2 |
0.2 |
0.3 |
0.3 |
|
Вес станка |
кг |
9,800 |
9,950 |
15,000 |
15,000 |
|
Высота |
мм |
3390 |
3390 |
3740 |
3740 |
|
Длина |
мм |
1950 |
1950 |
2170 |
2170 |
|
Ширина |
мм |
3170 |
3170 |
3275 |
3275 |
|
Потребляемая мощность |
кВА |
58 |
62 |
70 |
78 |
|
Контроллер |
- |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
|
Модель |
Стоимость, доллары США |
|
DL 40V |
По запросу |
|
DL 40VTT |
По запросу |
|
DL 60V(L) |
По запросу |
|
DL 60V(L)M |
По запросу |
|
DL 80V(L) |
По запросу |
|
DL 80V(L)M |
По запросу |
|
DL 100V |
По запросу |
|
DL 100VM |
По запросу |
