Технические характеристики

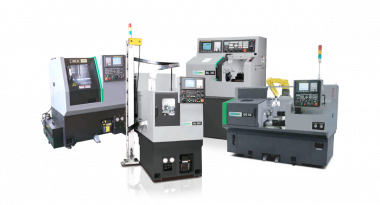

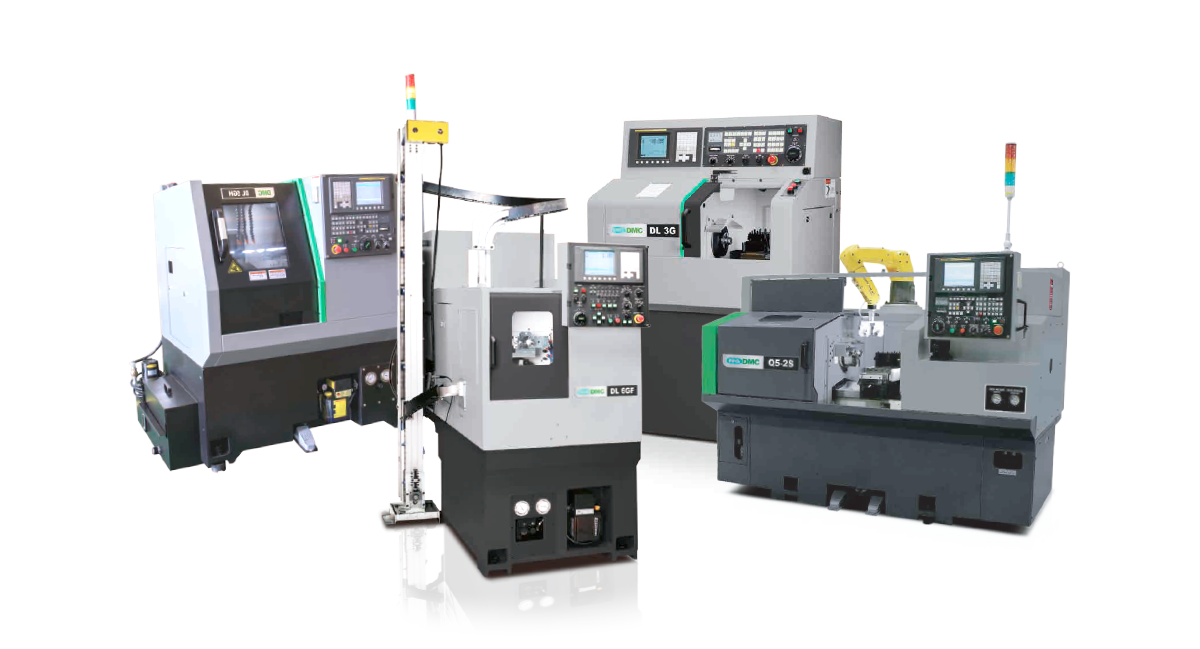

Высокопроизводительный и эффективный токарный станок бандажного типа, обеспечивающий высокую повторяемость обработки деталей небольших размеров. Высокоточная конструкция с плоским "ласточкиным хвостом".
Технические параметры
|
Спецификации |
Ед. измерения |
DL 3G |
DL 5GH |
DL 6GF |
Q5-2S |
|
Диаметр обработки над станиной |
мм |
230 |
360 |
360 |
360 |
|
Макс. диаметр обработки |
мм |
70 |
110 |
110 |
115 |
|
Макс. длина обработки |
мм |
150 |
150 |
150 |
250 |
|
Пропускная способность |
мм |
20 |
34 |
44 |
16 |
|
Макс. скорость шпинделя |
об/мин |
6000 |
6000 |
6000 |
6000 |
|
Посадочный конус шпинделя |
- |
FLAT |
FLAT |
A2-5 |
A2-4 |
|
Диаметр отверстия шпинделя |
мм |
32 |
44 |
55 |
26 |
|
Стандартный размер патрона |
дюйм |
3" /Collet |
5" |
6" |
5" |
|
Основной двигатель шпинделя (пост./30 мин) |
кВт |
3.7/5.5 |
3.7/5.5 |
7.5/11 |
<2.2/3.7>x2 |
|
Ход осей X/Z |
мм |
200 / 180 |
300 / 235 |
200 / 200 |
300 / 235 |
|
Тип направляющей (X/Z) |
- |
Ласточкин хвост |
Ласточкин хвост |
Ласточкин хвост |
Ласточкин хвост |
|
Скорость быстрого перемещения по осям X/Z |
м/мин |
15 / 15 |
24 / 24 |
24 / 24 |
24 / 24 |
|
Макс. кол-во инструментов |
шт |
5 |
5 |
3 |
5 |
|
Размер державки резца |
мм |
12 |
20 |
20 |
20 |
|
Диаметр расточного резца |
мм |
20 |
25 |
25 |
25 |
|
Вес машины |
кгс |
800 |
1,700 |
1,800 |
2,300 |
|
Высота |
мм |
1585 |
1670 |
2050 |
1690 |
|
Длина |
мм |
1250 |
1650 |
950 |
2250 |
|
Ширина |
мм |
960 |
1210 |
1940 |
1540 |
|
Мощность |
кВА |
8 |
9 |
19 |
11 |
|
Контроллер |
- |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
|
Модель |
Стоимость, доллары США |
|
DL 3G |
По запросу |
|
DL 5GH |
По запросу |
|
DL 6GF |
По запросу |
|
Q5-2S |
По запросу |
