Технические характеристики
Оптимальная конструкция, гарантированная жесткость и стабильность.

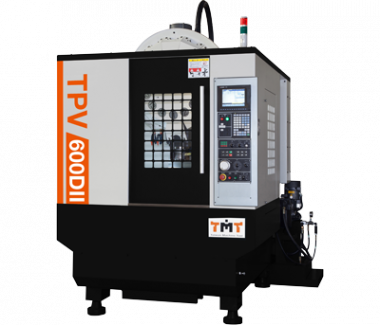

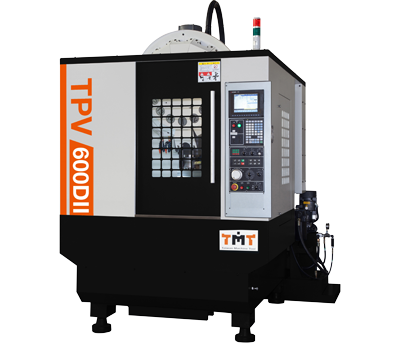

Компактный обрабатывающий центр с ЧПУ, разработанный и изготовленный TMT, - ваш лучший выбор для выполнения сложных работ. Новое поколение с высокой производительностью и оптимальной конструкцией значительно повышает эффективность сверления и нарезания резьбы.
- Высококачественный чугун MEEHANITE обеспечивает постоянную жесткость и точность.
- Направляющие по трем осям установлены линейно с высокой точностью, что обеспечивает высокую плавность хода. Подходит для высокоскоростной обработки.
- Эта серия оснащена высокоскоростными траверсами по трем осям, что значительно повышает эффективность сверления и нарезания резьбы.
- Серводвигатель непосредственно приводит в движение шариковый винт, обеспечивая высокую точность позиционирования без проблем с люфтом.
Шпиндель с прямым приводом
Шпиндель с прямым приводом, без шума, вибрации и люфта.
Увеличено основание колонны
С размахом мешковины обеспечивают более высокую жесткость и стабильность резания.
Защита крышки оси Y
Полная конструкция корпуса по оси Y позволяет избежать накопления стружки.
Линейные пути по 3 осям
Направляющие по осям X, Y, Z установлены точными линейными направляющими с большим промежутком между направляющими, обеспечивающими максимальную устойчивость при перемещении на высокой скорости. Линейные направляющие шарового типа отличаются низким коэффициентом трения и высокой точностью позиционирования.
Высокоэффективная система промывки стружки и сверхширокий диапазон.
- Конструкция основания с обратным углом отвода стружки обеспечивает максимальные возможности удаления стружки.
- С очень широким пролетом, превосходной устойчивостью.
Двигатель оси Y
Двигатель оси Y установлен перед станком для уменьшения длины шарикового винта по оси Y и разницы температур.
Оболочка из кабелей и труб
Все кабели, установленные под крышкой, будут повреждены в зоне резки.
Технические параметры
|
Модель |
|
Единица измерения |
TPV-600DII |
TPV-600AII |
|
|
Ход |
Ход по оси X |
мм |
600 |
600 |
|
|
Ход по оси Y |
мм |
420 |
420 |
||
|
Ход по оси Z |
мм |
400 |
530 |
||
|
От платформы к носу шпинделя |
мм |
150～550 |
150～680 |
||
|
Платформа |
Размер платформы |
мм |
700×450 |
||
|
Максимальная нагрузка |
кгс |
250 |
|||
|
Т-образный паз |
мм |
14x100x4 |
|||
|
Шпиндель |
Частота вращения шпинделя |
обороты в минуту |
8000 |
||
|
Максимальная скорость нарезания резьбы |
обороты в минуту |
3000 |
|||
|
Конусность шпинделя |
- |
7/24 BT-40 |
|||
|
Трансмиссия |
- |
Прямой тип |
|||
|
Скорость подачи |
Быстрота перемещения (G00) |
м / мин |
48/48/48 |
||
|
Скорость подачи при резании (G01) |
мм / мин |
10000 |
|||
|
Магазин |
Хвостовик инструмента |
- |
BT-40 |
||
|
Тяговый стержень |
- |
P40T-1 MAS403-45" |
|||
|
Вместимость инструментов |
- |
14 |
24+1 |
||
|
Максимальная длина инструмента |
мм |
300 |
300 |
||
|
Максимальный диаметр инструмента |
мм |
100 |
80 |
||
|
Вес инструмента |
кгс |
3 |
4 |
||
|
Время смены инструмента |
От инструмента к инструменту |
см . |
1.8 |
1.7 |
|
|
От стружки к стружке |
см . |
2.4 |
2.4 |
||
|
Тип магазина |
- |
Не ручной |
Ручной |
||
|
Двигатель |
Серводвигатель по оси X (Mitsubishi / FANUC) |
КВТ |
1.5/1.2 |
||
|
Серводвигатель по оси Y (Mitsubishi / FANUC) |
КВТ |
1.5/1.2 |
|||
|
Серводвигатель по оси Z (Mitsubishi / FANUC) |
КВТ |
3.0/3.0 |
|||
|
Двигатель шпинделя |
КВТ |
7.5/5.5 |
|||
Аксессуары:
|
Стандарт |
Опция |
|
Устройство для продувки шпинделя воздухом |
Магазин с сервоиндексированием (TPV-600E) |
|
Магазин с сервоиндексацией (TPV-600D) |
Охлаждающая жидкость через шпиндель (TPV-600D / 600A) |
|
Рабочая лампа (PL Light) |
Модернизация высокоскоростного шпинделя до 10K / 12K, 15K (TPV-600D / 600A) |
|
Система охлаждения и бак для охлаждающей жидкости |
Повышение мощности шпинделя с 7,5 / 5,5 кВт (TPV-600E) до 11/7,5 кВт (TPV-600D / 600A) |
|
Выравнивающие болты и накладки |
Магазин и шпиндель SK-40 |
|
Электрический шкаф с двойным корпусом (с теплообменником) |
Магазин и шпиндель HSK-63 (TPV-600A) |
|
Шнек для измельчения стружки |
Двигатель шпинделя с очень низким энергопотреблением (Mitsubishi / Жесткая нарезка резьбы 4000 об /мин) |
|
Автоматическая система смазки |
ATLM с обнаружением поломок |
|
Набор инструментов и оснастка |
Автоматическая дверь |
|
Двухцветная светодиодная сигнальная лампа |
Трансформатор / Стабилизатор напряжения |
|
TFT ЖК-монитор |
Система продувки заготовки воздухом |
|
Охладитель масла для шпинделя (частота вращения шпинделя более 10 000 об /мин) |
Система масляного тумана |
|
Система промывки корпуса от стружки (TPV-600A) |
4-я или 5-я ось |
|
|
Система термокомпенсации |
|
|
Скребковый или цепной конвейер для стружки |
|
|
Туманоуловитель |
|
|
Система промывки корпуса от стружки (TPV-600E /600D) |
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TPV-600DII |
По запросу |
|
TPV-600AII |
По запросу |
