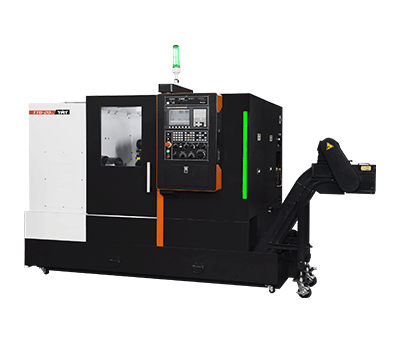

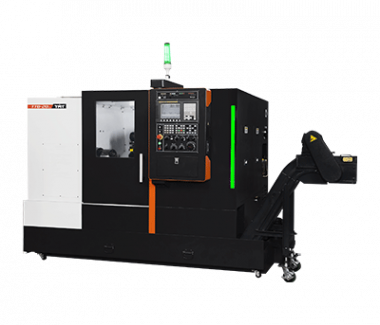

Токарный станок TTB-20C/CL

Технические характеристики

Серия TTB-20 позволяет более гибко использовать ограниченное пространство. Отличные характеристики резки благодаря компактной площади удовлетворяют потребности клиентов в резке в тяжелых условиях.

Токарный станок с ЧПУ с наклонной станиной

• Цельнолитая основа включает в себя анализ FEM для достижения оптимальной формы ребер и структуры для дальнейшего повышения жесткости и стабильности станка.
• Конструкция наклонной станины 30ﾟ имеет низкий центр тяжести для облегчения управления стружкой и лучшей эргономичности. Серия TTB-20 также предлагает дополнительный конвейер для стружки заднего типа.
• Серводвигатели напрямую соединены с шариковым винтом с высоким предварительным натяжением для минимизации люфта и тепловых искажений и повышения точности обработки.
• Серия TTB-20 обеспечивает максимальную скорость 20 м / мин для оси X и 25 м / мин для оси Z. А серводвигатели оснащены датчиками абсолютного положения для более быстрого и надежного позиционирования.

Шток головки

Шпиндель имеет лабиринты для предотвращения попадания влаги и пыли.
Шпиндель опирается на двухрядные подшипники NN в сочетании с упорным шарикоподшипником.
В ремне используется клиновой ремень для повышения мощности передачи.

Коробчатая конструкция

Конструкция коробчатого паза удовлетворяет вашим требованиям по жесткости при интенсивной резке и прерывистой резке.

Револьверная головка с сервоприводом

Высокоскоростная револьверная головка с сервоприводом изменяет положение инструмента в течение 0,2 секунды с высокой точностью и скоростью.

Двигатель с прямым подключением

Шариковый винт с приводом Driect передает энергию без потерь.

Двигатель серии βP / aP (серия TTB-20C)

При установке двигателя PP / aPseries можно получить большой крутящий момент на низких оборотах, который удовлетворяет разнообразные потребности клиентов в резке.

Револьверная головка BMT (серия TTB-20M / MY)

Револьверная головка BMT с высокой жёсткостью обладает большим крутящим моментом и более прочным механизмом фиксации инструмента для работы в тяжелых условиях резания при одновременном снижении натяжения инструмента. Револьверная головка BMT идеально подходит для тяжелых операций токарной обработки и фрезерования.

Истинная ось Y (серия TTB-20MY)

Настоящая линейная ось Y упрощает работу. По сравнению с поддельной осью Y, она обеспечивает большую прямолинейность, а также превосходную точность позиционирования. Для удовлетворения потребностей в высокоточной резке.

Функция контроля нагрузки (Опция)

Система управления FANUC: функция дополнительного контроля нагрузки для контроля работы инструмента в соответствии со значением осевой нагрузки, которая позволяет заранее определять расход инструмента и эффективно снижать уровень производственных потерь.

Ручная / Автоматическая настройка инструмента (Опция)

Устройство предварительной настройки инструмента сокращает время наладки инструмента и может легко измерять износ инструмента для обеспечения точности обработки.

Устройство для сбора деталей (Опция)

Устройство для сбора деталей представляет собой синхронизированную конструкцию для быстрого сбора готовой продукции.

Вертикальная панель управления

Агротехническая панель управления может поворачиваться на 90 ° для облегчения доступа оператора.

Передний сливной бак для охлаждающей жидкости (Боковой конвейер для стружки)

Резервуар для охлаждающей жидкости можно снять спереди для облегчения доступа к нему для очистки и технического обслуживания.

Конвейер для производства продукции (Опция)

Конвейер для подачи продукта совмещен с устройством подачи прутков, что позволяет станку выполнять полностью автоматические операции.

Конвейер для стружки заднего типа (Опция)

Дополнительный конвейер для выгрузки стружки сзади сокращает полезную площадь цеха и позволяет централизовать систему удаления стружки.

Шкаф для инструментов

Шкаф для инструментов под панелью управления предлагает оператору дополнительное пространство для хранения инструментов.

Технические параметры

Аксессуары:
