Технические характеристики

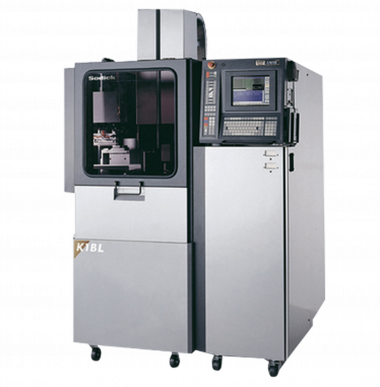

K1BL - это плоская жесткая электроэрозионная установка с линейным приводом от двигателя малого диаметра, которая идеально подходит для растачивания высокоточных отверстий.
Электроэрозионная установка с плоским жестким линейным двигателем K1BL идеально подходит для сверления высокоточных отверстий в труднообрабатываемых материалах.
Ось Z с линейным приводом от двигателя
Линейный электропривод Sodick расположен на оси Z перфоратора K1BL. Он идеально подходит для выполнения микроскопических отверстий, которые невозможно проделать с помощью обычных станков. Кроме того, высокочувствительная сервосистема повышает скорость обработки и снижает износ электродов.
Конструкция в портальном стиле с высокой жесткостью
В K1BL создаются микроскопические отверстия. Конструкция портального типа имеет основную колонну, которая поддерживается двумя колоннами, которые отличаются высокой жесткостью и стабильностью обработки в любое время. Тепловые искажения устраняются благодаря конструкции станка. Это обеспечивает постоянную точность.
Экологически чистый
Серия K отличается энергосберегающим дизайном и технологиями. По сравнению с обычными EDM, линейка EDM с малыми отверстиями Sodick позволяет снизить среднее потребление энергии до 60%.
ATC (АСИ - Автоматическая смена инструмента)
Система ATC автоматически заменяет трубные электроды для поддержки непрерывных автоматических операций и обработки нескольких отверстий.
Образец:
Материал: WC / G5
Толщина: 0,012” (0,3 мм)
Материал электрода: вольфрамовый стержень
Диаметр электрода: Φ.0008” (Φ 20 мкм)
Диаметр отверстия: внутри – 0,00145” ~ 0,00149” (37 ~ 38 мкм)
Снаружи – 0,00149” ~ 0,00157" (38 ~ 40 мкм)
Характеристики
- 8-Осевое управление
- 18-Штучный ATC (Автоматическая смена инструмента)
- Набор электрододержателей
- Порт Подключения к локальной сети
- Привод от линейного двигателя по оси Z
- Схема энергосбережения
Опции
- Устройство предварительной настройки электрода
- Устройство для укладки электродов
- Набор электрододержателей
Технические параметры
|
Перемещение по оси X |
4,72" (120 мм) |
|
Перемещение по оси Y |
5,91” (150 мм) |
|
Перемещение по оси Z |
11,81” (300 мм) |
|
Перемещение по оси W |
9,06” (160 мм) |
|
Диаметр электрода |
Φ.003” ~ .012” (Φ.08 ~ .25 мм) |
|
Размер рабочего стола |
7,87 ”x 9,84” (200 x 250 мм) |
|
Расстояние от направляющей до стола |
2,36 ” ~ 8,66” (60 ~ 220 мм) |
|
Размеры машины |
62,99 ”x 60,24” x 90,75" (1600 x 1530 x 2,305 мм) |
|
Макс. Вес обрабатываемой детали |
110,2 фунта (50 кг) |
|
Вес машины |
2182,6 фунтов (990 кг) |
|
Емкость хранилища УВД |
18 электродов |
|
Модель |
Стоимость, доллары США |
|
K1BL |
По запросу |
