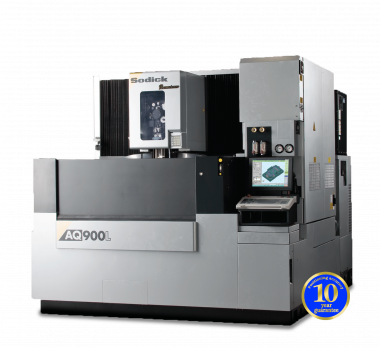

Электроэрозионный станок AQ900L

Технические характеристики

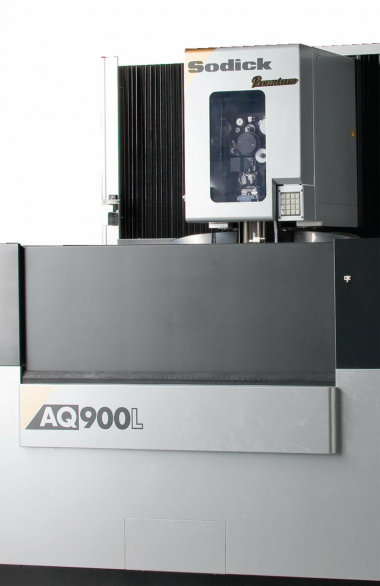

AQ900L - это крупногабаритный электроэрозионный станок для резки проволоки, который выполняет резку со всей точностью и качеством, которые можно ожидать от станка Sodick.

Электроэрозионный станок AQ900L оснащен технологией Sodick с линейным двигателем . Серия AQ - это линейка электроэрозионных станков Sodick с большой рабочей зоной и экстремально конической формой. AQ900L - это станок с высокой жесткостью, который идеально подходит для обработки штампов больших размеров.

Линейные моторные приводы, соединенные со стеклянными весами

Электроэрозионный станок Sodick AQ900L Wire оснащен технологией плоского жесткого линейного привода. Линейные двигатели обеспечивают плавное перемещение стола без вибрации, что обеспечивает непревзойденную точность позиционирования и обработки. Люфт полностью исключен, поскольку отсутствуют шариковые винты или муфты. Благодаря использованию линейных стеклянных шкал по осям X, Y, U и V достигается прецизионная точность позиционирования с прямой обратной связью. Это обеспечивает непревзойденную точность прямой и конической резки. Долговечность этой системы не имеет аналогов ни у кого в отрасли, и она обеспечивается 10–летней гарантией точности позиционирования.

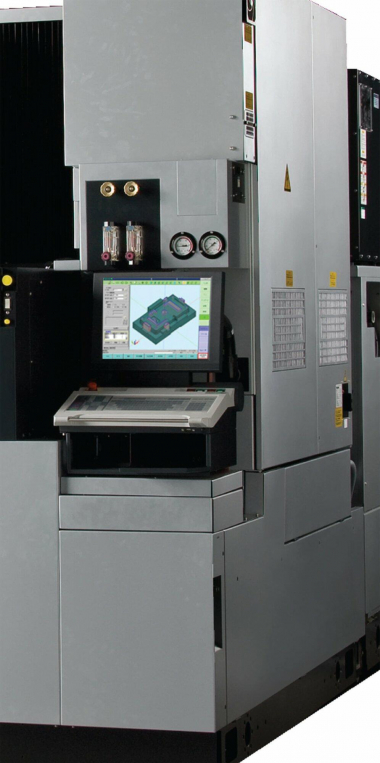

Технология интеллектуального управления – Серия LN

В AQ900L Wire EDM используется высокоскоростное генерирующее устройство управления серии LN на платформе Windows. Система была разработана таким образом, чтобы обеспечить удобную среду для оператора и при этом обладать высокоуровневой функциональностью, которая требуется в современном требовательном мире. Управление осуществляется с поддержкой сети, что позволяет совместно использовать ЧПУ, осуществлять удаленный мониторинг и обмениваться сообщениями по локальной сети (опция). Устройства управления серии LN автоматически генерируют условия резки, регулируют угол наклона, скорость проволоки, натяжение проволоки и другие данные, необходимые для правильной работы. Это особенно полезно начинающим операторам EDM, поскольку для достижения превосходных результатов не требуется предварительных знаний об EDM.

Экологически чистый

Серия AQ отличается энергосберегающим дизайном и технологиями. По сравнению с обычными электроэрозионными станками, линейка электроэрозионных станков Sodick Wire позволяет снизить среднее потребление энергии до 60%.

Обработка под флюсом

Возможности обработки под флюсом значительно повышают производительность резки в условиях плохой промывки. AQ900L позволяет выполнять обработку под флюсом, что значительно улучшает качество заготовок неправильной формы или требующих скошенных углов. Это делается потому, что рабочая зона термически стабилизирована, что позволяет достичь более высокой точности резки.

Прецизионная система натяжения проволоки

На станке AQ900L фактическое натяжение проволоки измеряется непосредственно перед входом в зону резки – на этом этапе все регулировки производятся автоматически. Это исключает колебания натяжения из-за конической резки, различных размеров катушки и т.д.

Точность позиционирования 10 лет

В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

Образец:

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.
Материал: SKD11
Толщина: 11,023 дюйма (280 мм)
Чистота поверхности: 2,8 мкм Rz
Точность обработки: +/-2,0 мкм Ra
Проволока: 0,012 дюйма (0,30 мм)

Характеристики

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U, V)
• Сверхструйный отжиг с высокой скоростью AWT
• Устройство для утилизации проволочных наконечников
• Усовершенствованный контроль углов
• Автоматическое сервоуправление натяжением
• FTII (функция точного подбора)
• Высокоскоростной источник питания без электролиза

• Порт для подключения к USB и локальной сети
• Дистанционное ручное управление и мышь
• Схема энергосбережения
• Диэлектрический охлаждающий блок
• Встроенный стабилизатор напряжения
• Контроллер движения (K-SMC)
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца
• Импорт файла 3D CAD
• Устройство подачи Катушечной проволоки весом 50 фунтов

Опции

• Поворотный стол Sodick (WS4P или WS5P)

• Расширенная гарантия SodickCare +2 или +4
