Технические характеристики

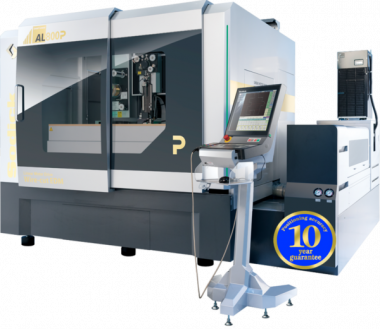

Новая конструкция и система, минимизирующие тепловое смещение. Обеспечивает более высокую точность и ускорение обработки крупных деталей и пресс-форм. Наш самый большой электроэрозионный станок серии ALP.
4-Осевой (XYUV) Линейный привод двигателя
Высокоэффективные плоские жесткие линейные двигатели, разработанные и изготовленные компанией Sodick, применяются для четырех осей XYUV. Они могут поддерживать точное перемещение оси без люфта полупостоянно, что невозможно при использовании обычных методов шариковинтового привода. Высокая чувствительность и эффективность слежения, которые являются отличительными чертами плоских жестких линейных двигателей, обеспечивают точный контроль положения и превосходные характеристики разгрузки во время обработки.
Конструкция высокой Жесткости и прецизионная система Термокомпенсации
Станок AL800P имеет конструкцию высокой жесткости, поддерживаемую сверхточной роликовой направляющей, а также оснащен системой циркуляции рабочей жидкости для основных компонентов конструкции. Кроме того, недавно разработанная высокоточная система термокомпенсации и автоматический контроль температуры с помощью высокопроизводительного инверторного охладителя сводят к минимуму тепловое смещение при высокоточной обработке крупных заготовок.
Новейший блок ЧПУ “SPW Power Supply” и новые схемы обработки
В стандартную комплектацию входят различные новейшие технологии для высокоскоростной, высокоточной и высококачественной обработки, такие как Digital-PIKA-W Plus, TMP control II, Barrel-free Effect Control II, новая функция сервопривода натяжения и автоматическое управление поплавком для обеспечения стабильной высокоэффективной обработки с минимальным количеством пропилов. Вертикальный 19-дюймовый сенсорный экран обеспечивает расширенную функциональность.
10-Летняя гарантия позиционирования
В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоскими жесткими линейными двигателями.
Термическая фиксация (TH COM)
Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.
Характеристики
- 10-Летняя гарантия позиционирования
- Система привода линейного двигателя с 4 осями
- Технология обработки Digital-PIKA-W Plus
- Контроллер движения
- Контроль эффекта без патронов II
- Устройство с ЧПУ
- Контроль ТМП II
- Операционная система Windows
Технические параметры
|
Перемещение по оси X |
31,50" (800 мм) |
|
Перемещение по оси Y |
23.62" (600 мм) |
|
Перемещение по оси Z |
9,84" (250 мм) |
|
Внутренние размеры рабочего бака Ш x Г |
55,51 "x 43,70" (1410 x 1110 мм) |
|
Перемещение по оси U, V |
5,91 "x 5,91" (150 x 150 мм) |
|
Макс. Угол конусности |
± 25 ° толщина пластины: 5,12 дюйма (130 мм) |
|
Макс. Размеры заготовки (при промывочной обработке) Ш x Г x В |
49,21 "x 40,16" x 9,45" (1250 x 1020 x 240 мм) |
|
Макс. Вес обрабатываемой детали (при промывочной обработке) |
3,307 фунтов (1500 кг) |
|
Диаметр проволочного электрода |
.002" ~.012" (0,05 ~ 0,30 мм) * 1 |
|
Натяжение проволоки (Н) |
3 ～ 23 |
|
Макс. Скорость подачи проволоки |
16,54 дюйма/сек (420 мм/сек) |
|
Расстояние от поверхности пола до верхней поверхности стола |
39.17" (995 мм) |
|
Размеры Ш x Г x В |
129,92 "x 143,70" x 95,08" (3300 x 3650 x 2415 мм) |
|
Установочные размеры машины Ш x Г |
180,31 x 198,82 дюйма (4580 x 5050 мм) |
|
Общий вес |
12 676 фунтов (5750 кг) |
|
Общая потребляемая мощность |
3-фазный, 50/60 Гц, 13 кВА |
|
Модель |
Стоимость, доллары США |
|
AL800P |
По запросу |
