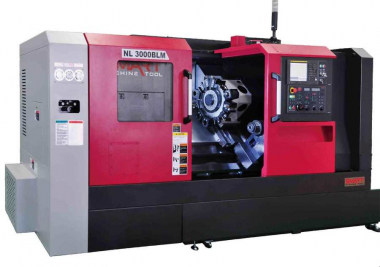

2-х осевой токарный станок NL3000

Технические характеристики

Модель: NL3000BL/BLM

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки.

Высокоточная обработка возможна благодаря наклонной станине под углом 45° и конструкции торсионной трубки.

За счет более широкой направляющей поверхности по сравнению с оборудованием того же класса гарантируется высокая точность и длительный срок службы.

Высокая скорость индексации достигается за счет использования мощного серводвигателя переменного тока. [0,2 с/шаг].

Самая высокая скорость перемещения в своем классе: 30 м/мин [1181 дюймов в минуту] (ось Z).

Мощное усилие: 1008 кгс.

Изготовлен из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.

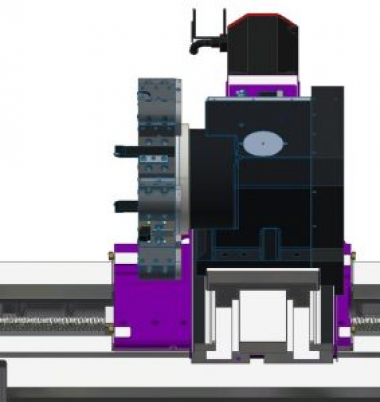

Высокоточная каретка с широкой направляющей поверхностью.

Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.

Максимальная скорость перемещения по оси Z: 30 м/мин [1181 дюймов в минуту]

Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.

Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.

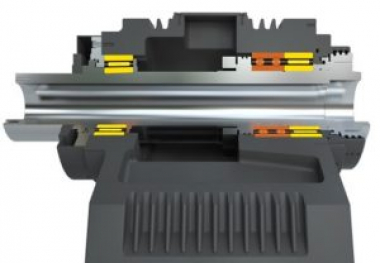

Главный шпиндель, комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.

Револьверная головка, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.

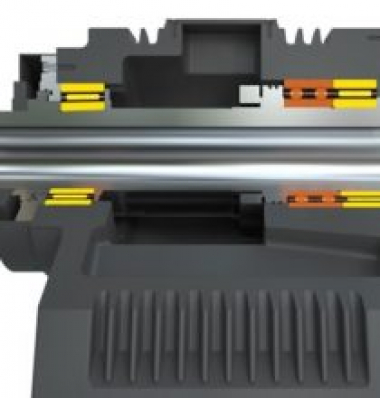

Главный шпиндель, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя.

Характеристики:

Стандартная турель:

12-позиционная револьверная головка.

Использование трехкомпонентной криволинейной муфты большого диаметра для обеспечения превосходной прочности и увеличения срока службы инструмента.

Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость.

(время индексации 0,2 секунды).

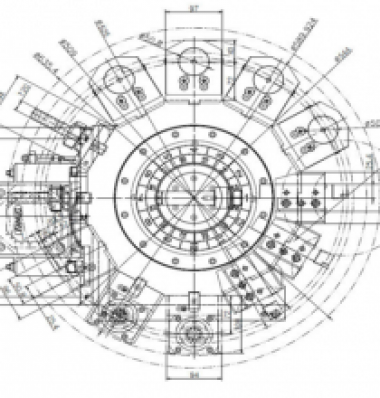

Фрезерные турели:

12-позиционная револьверная головка BMT65 (24 позиции).

Использование трехсекционной кубической муфты с прочной гидравлической зажимной конструкцией.

Использование мощного двигателя и высокоскоростного вращающегося инструмента.

Реализация высокоточной обработки с помощью фрезерного инструмента с улучшенной режущей способностью.

Технические параметры

3000BLM
