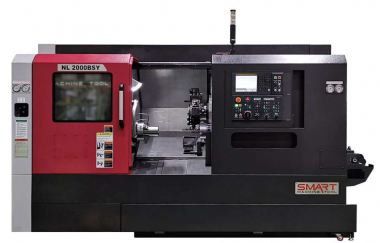

Многоосевой токарный центр NL2000 with Y-Axis Series

Технические характеристики

Модель: NL2000 with Y-Axis

Высокопроизводительные токарные центры серии Smart NL гарантируют сверхточную, гибкую и надежную обработку.

Ось Y обеспечивает возможность обработки сложных форм.

Высокая мощность шпинделя обеспечивает высокую производительность резки.

Встроенный двигатель шпинделя обеспечивает быстрое ускорение/замедление.

Синхронизированное управление главным и вспомогательным шпинделем для гибкости обработки.

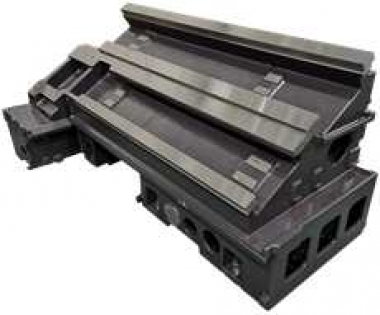

Цельная станина с наклоном 30 градусов из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибрации, обеспечивает жесткую основу для всех компонентов машины. Такая конструкция обеспечивает долгосрочную точность и стабильность обработки.

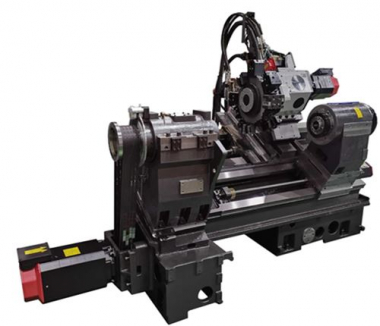

Высокопроизводительный двигатель подачи.

Все оси оснащены высокопроизводительным двигателем подачи,

обеспечивающим лучшую способность перемещения и сокращение времени цикла.

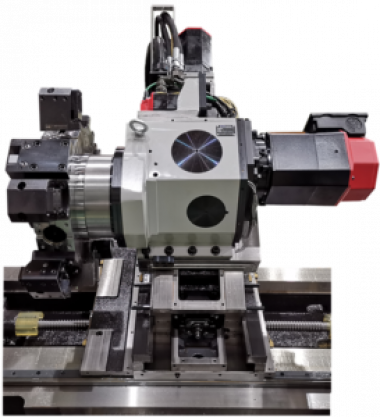

Широкие коробчатые направляющие и шестигранная конструкция каретки, а также широкие коробчатые направляющие, изготовленные из цельной отливки, способствуют обработке в тяжелых условиях.

Индукционная закалка и прецизионная шлифовка обеспечивают точную обработку в течение длительного периода времени.

Широкая каретка снижает вибрацию и обеспечивает высокую точность обработки.

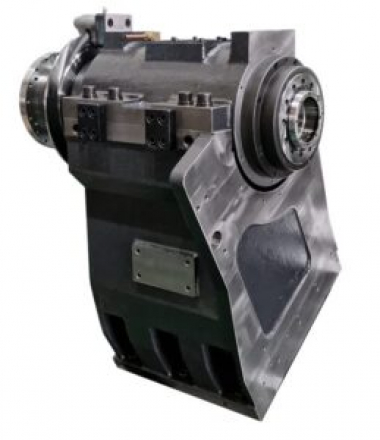

Конструкция корпуса с двусторонней симметрией снижает причину термической деформации. Картридж шпинделя спроектирован так, чтобы подвергаться воздействию воздуха во всех направлениях, рассеивая тепло, выделяемое при движении оси, сохраняя минимальное тепловое расширение.

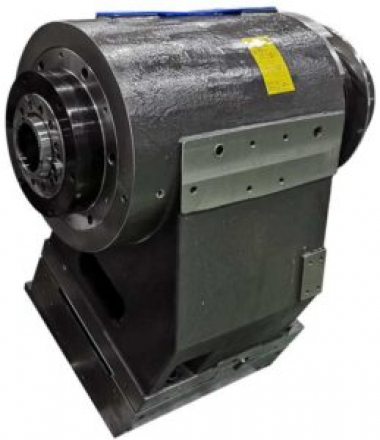

Субшпиндель с полным управлением по оси C позволяет выполнять обработку на задней стороне заготовки, а мощный встроенный двигатель Fanuc обеспечивает быстрое ускорение с высоким крутящим моментом и высокую точность.

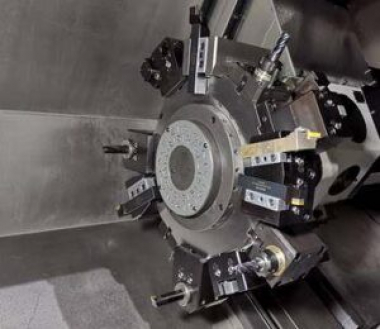

Турель BMT:

Револьверная головка BMT оснащена двумя отдельными двигателями для индексации и фрезерования, что обеспечивает высокую производительность обработки, надежность и сокращает время обработки заготовки.

Тип револьверной головки: BMT55 (NL 2000), BMT65 (NL2500).

Количество инструментальных станций: 12 позиций (24 позиции).

Размер инструмента по наружному диаметру: 25 мм (1 дюйм).

Внутренний диаметр. размер инструмента.

– NL 2000: ø40 (1,5 дюйма)

– NL 2500: ø50 (2 дюйма)

Время индексации: 0,15 с.

Максимальная скорость вращающегося инструмента: 5000 об/мин.

Технические параметры

NL 2000ASY | 2000BSY

NL 2000AY | 2000BY
