Технические характеристики
Подходит для обработки прецизионных деталей из твердо-хрупких материалов (например, керамики, сапфира, стекла, карбита кремния), композитов из углеродного волокна, суперсплавов (например, титанового сплава) и других труднообрабатываемых материалов.
- Компания разработала собственную систему ультразвуковой обработки для решения проблем при обработке труднообрабатываемых материалов.
- Дополнительная система охлаждения сверхкритическим CO₂ или MQL для обеспечения чистой обработки.
- Два варианта направляющих винтов для удовлетворения требований обработки твердо-хрупких материалов и металла.
- Возможна загрузка и выгрузка через переднюю дверь, а также работа через боковую дверь с удобным рабочим положением.
- Высокоточная обработка с точностью позиционирования до 3 мкм и повторяемостью 2 мкм.
- Доступен одинарный/двойной/цепной магазин инструментов T40.
- Со шнеком для плавного и тщательного удаления стружки.
Технические параметры
|
Перемещение по осям X/Y/Z |
600x500x300 мм |
|
От торца шпинделя до стола |
130-430 мм |
|
Размеры рабочего стола |
620×560 мм |
|
Максимальная нагрузка |
300 кг |
|
Т-образный паз (кол-во x ширина x расстояние) |
7x12x80 шт х мм х мм |
|
Диаметр шпинделя |
Φ100 мм |
|
Макс. скорость (кратковременная) |
40,000 rmp |
|
Макс. скорость (длительная) |
32,000 rmp |
|
Мощность двигателя (номинальная) |
6 кВт |
|
Крутящий момент двигателя (номинальный) |
2.7 Нм |
|
Конус шпинделя |
HSK-E32 |
|
Быстрая скорость осей X/Y/Z |
15/15/15 м/мин |
|
Макс. скорость подачи по осям X/Y/Z |
10/10/10 м/мин |
|
Мощность двигателя осей X/Y/Z |
0,85/0,85/0,85 кВт |
|
Точность позиционирования по осям X/Y/Z |
0,005 мм |
|
Повторяемость осей X/Y/Z |
0,003 мм |
|
Емкость для хранения инструмента |
Неультразвуковой: 15 Ультразвуковой: 15 Кол-во инструментов |
|
Макс. диаметр инструмента (полный) |
130 мм |
|
Макс. длина инструмента |
80 мм |
|
Макс. вес инструмента |
3 кг |
|
Напряжение питания |
Трехфазный переменный ток, 380 В/50 Гц |
|
Мощность |
27 кВА |
|
Давление воздуха |
0,5-0,7 МПа |
|
Общее потребление воздуха |
> 100 л/мин |
|
Общий вес (включая аксессуары) |
5000 кг |
|
Размер машины (ДxШxВ) |
1850 x 2100 x 2395 мм |
|
Контроллер ЧПУ |
HNC-918D (стандарт) SIEMENS 828D-280 (опционально) |
|
Модель |
Стоимость, доллары США |
|

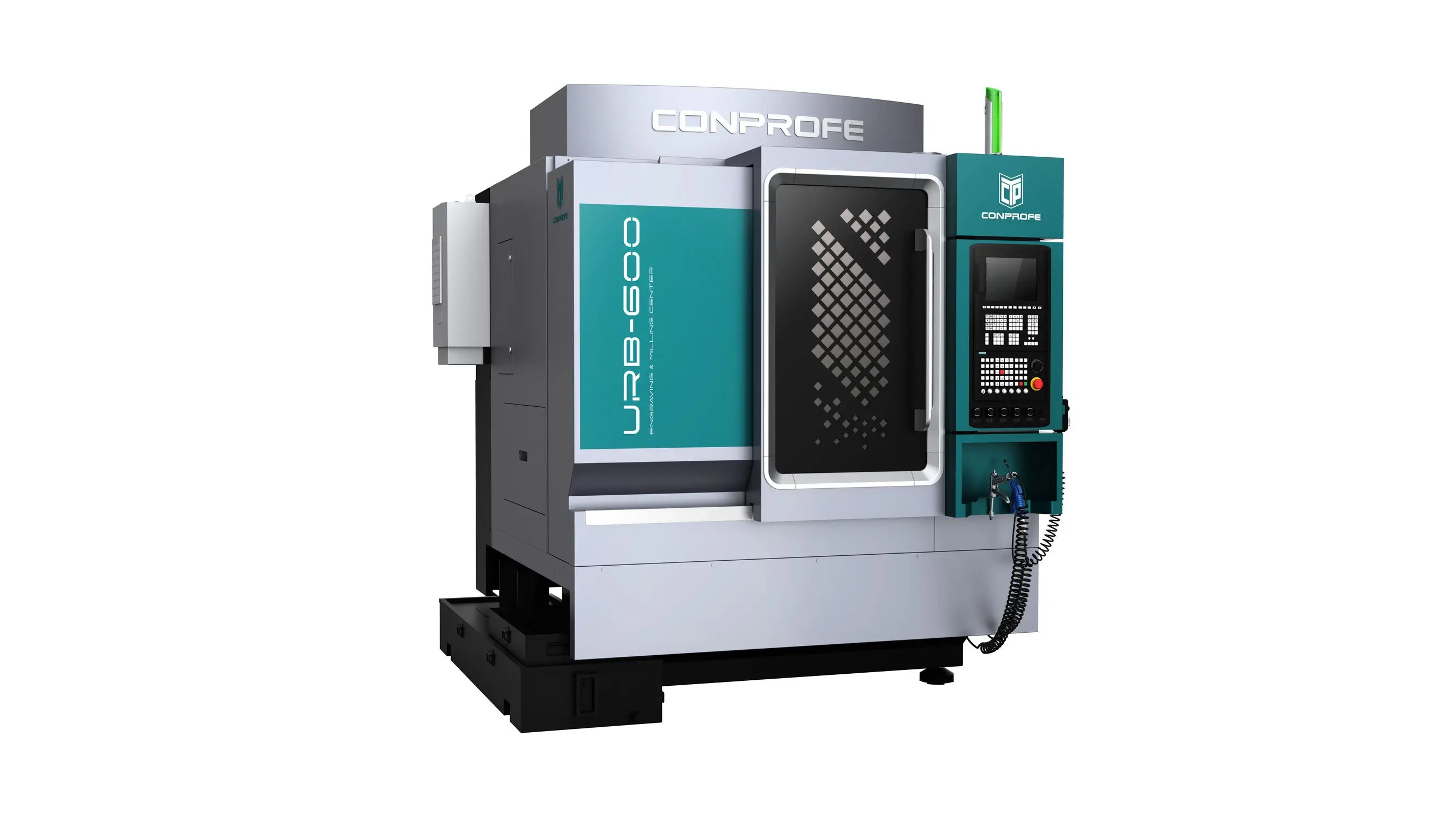

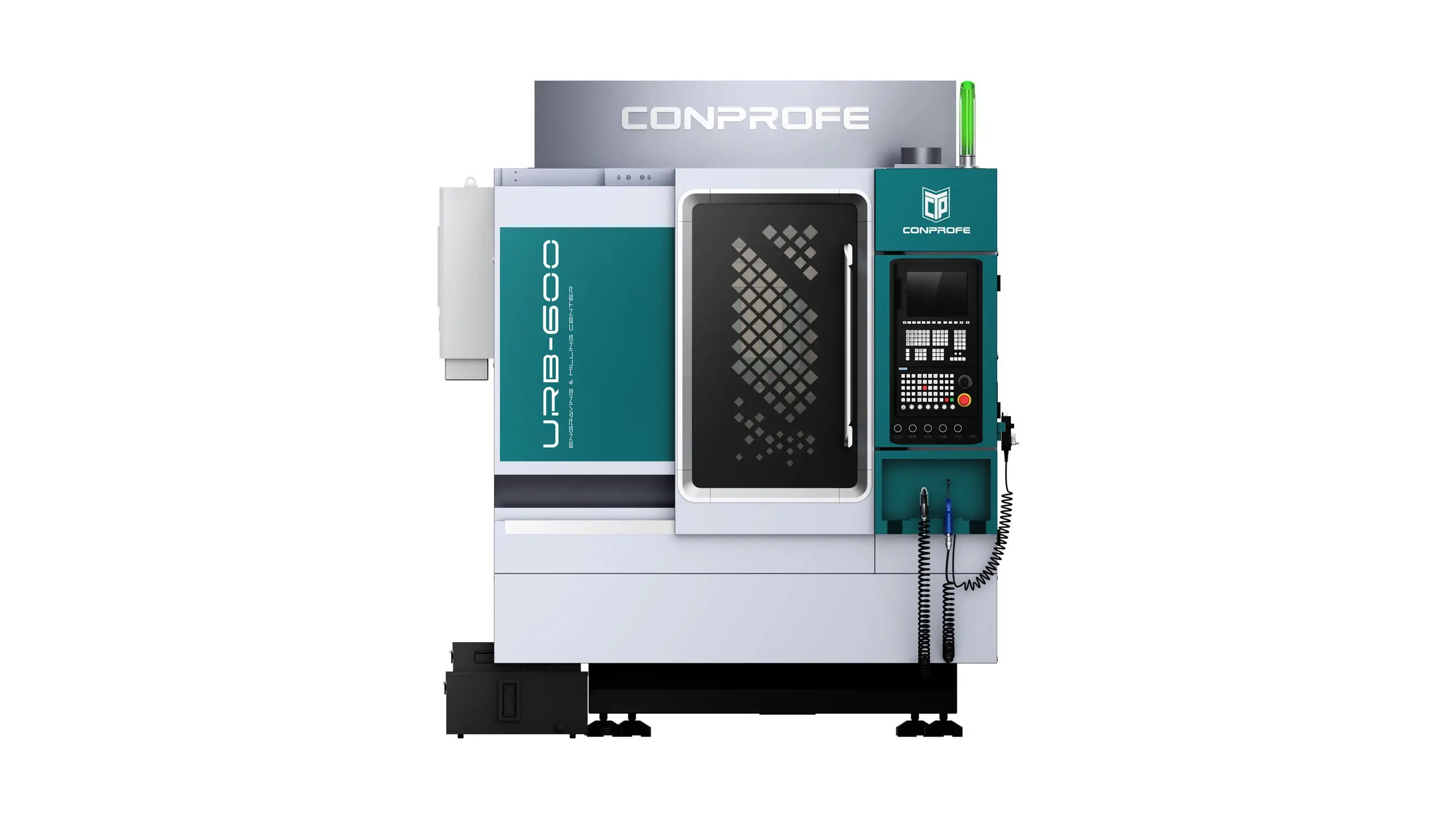

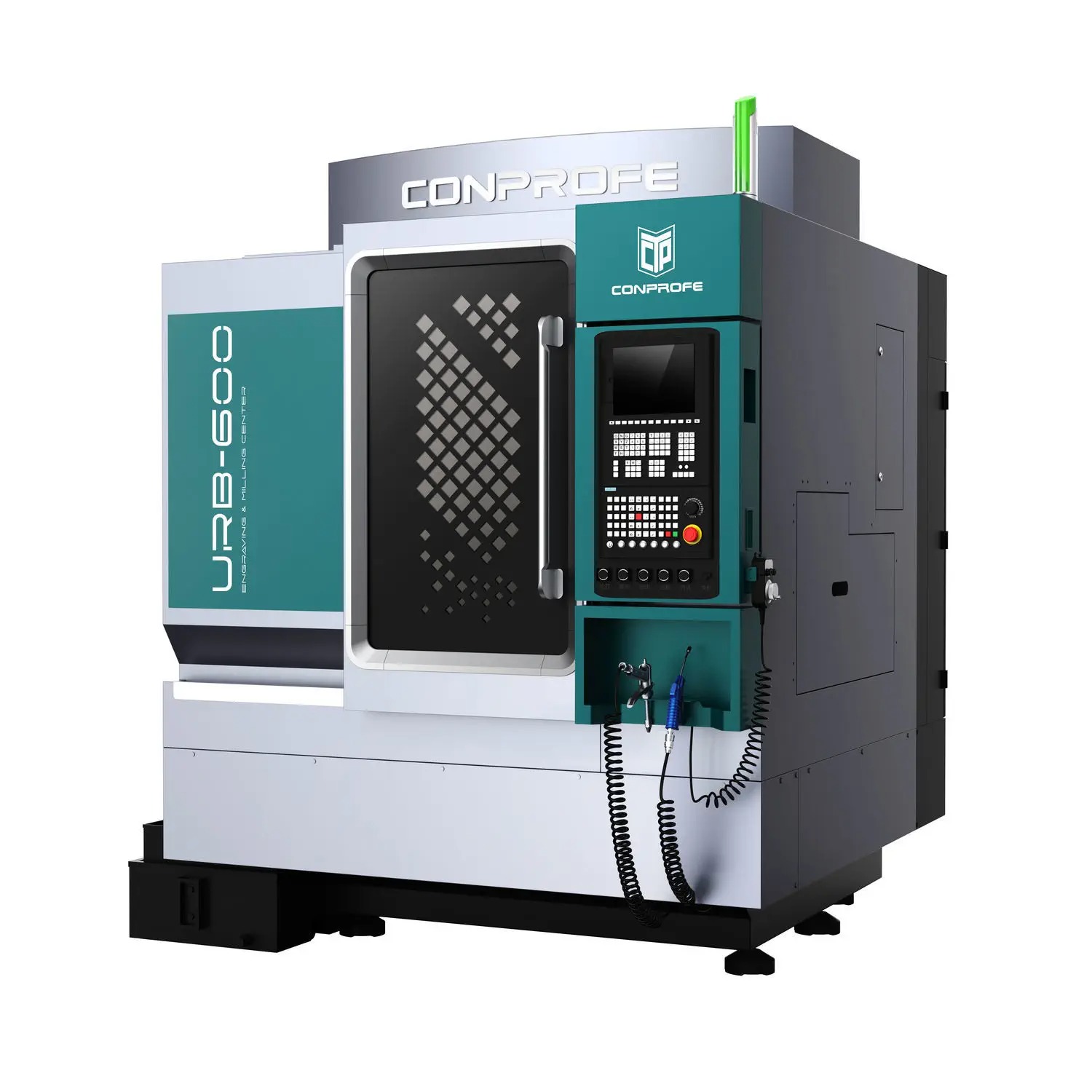

URB-600 |
Цена по запросу |
