Технические характеристики
|

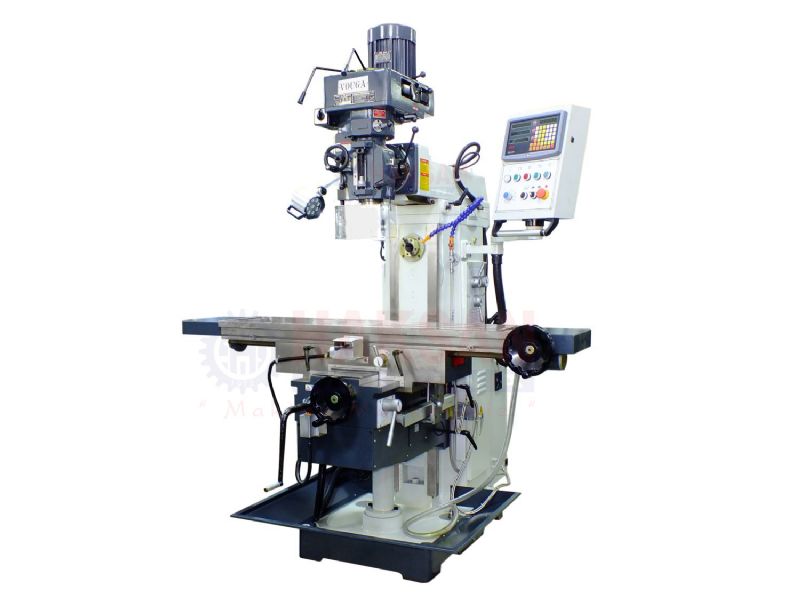

ФОРМОВОЧНЫЙ И УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК VOUGA |
|
МОДЕЛЬ : TM-320 / ВЕРТИКАЛЬНЫЙ И СТУПИЧНЫЙ ШПИНДЕЛЬ МАЯКА / ЦИФРОВОЙ / СЕРВОДВИГАТЕЛЬ ОСЕЙ X-Y-Z |
|

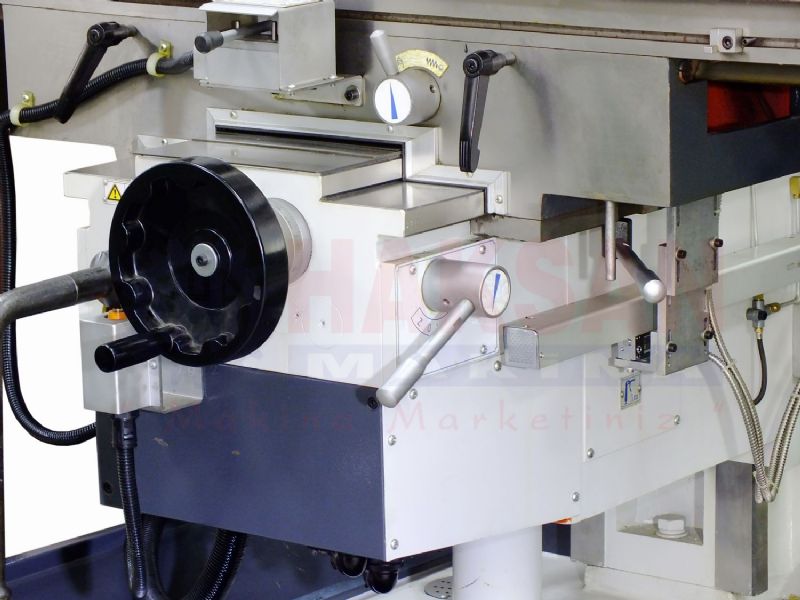

ЛОТОК |
|||
|
Размер стола |
320 х1370 мм |
||
|
Количество и размер лотка T-образного канала |
16 x 3 x 70 |
||
|
Движение оси х |
1000 мм |
||
|
Движение оси Y |
400 мм |
||
|
Движение оси Z |
400 мм |
||
|
Расстояние между шпинделем фонаря и колонной |
480 мм |
||
|

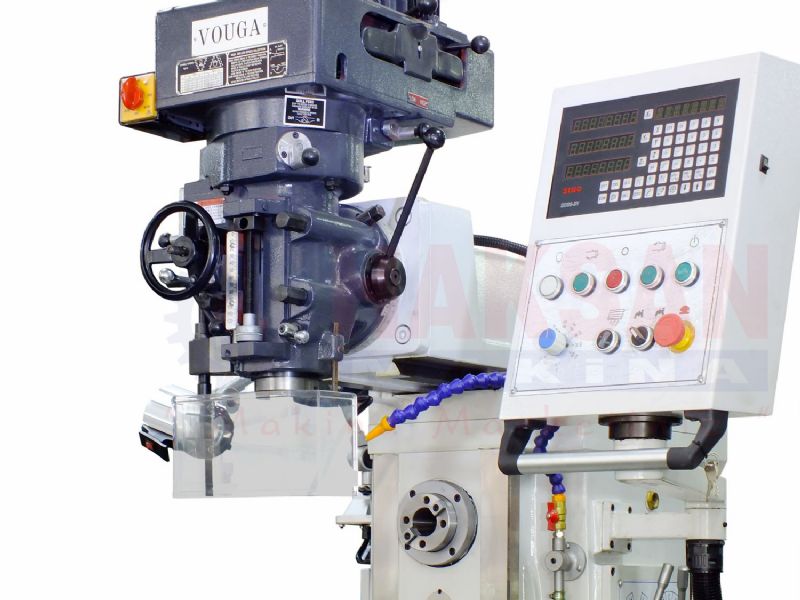

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|||
|
Скорость вращения шпинделя фонаря ( 16 ступеней ) |
65-4660 об/мин. / 16 ступеней |
||
|
Наконечник вала фонаря |
ISO 40 |
||
|
Движение Пиноля |
0-127 |
||
|
Автоматическая скорость подачи шпинделя фонаря |
0.04/0.08/0.15 |
||
|
Угол поворота головки ( справа налево ) |
45° |
||
|
Расстояние между вертикальным шпинделем фонаря и столом |
230 - 630 мм |
||
|

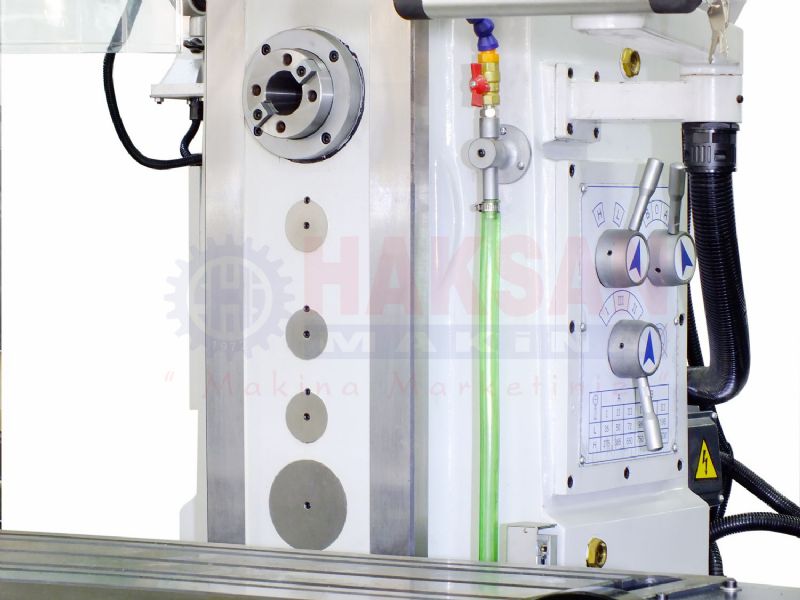

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|||
|
Скорость вращения шпинделя фонаря (с передачей передачи) |
35 об/мин (низкий) |
||
|
1550 об/мин (высокий) |
|||
|
Наконечник вала фонаря |
ISO 40 |
||
|
Расстояние между концом вала фонаря и столом |
20-420 мм |
||
|
Расстояние между центром шпинделя фонаря и оперативной памятью |
200 мм |
||
|
ДВИГАТЕЛИ |
|||
|
Шпиндель фонаря (л.с.) |
Вертикальный шпиндель |
5 л.с. |
|
|
Горизонтальный шпиндель |
3 л.с. |
||
|
РАЗМЕРЫ МАШИНЫ |
|||
|
Размеры машины (Д х Г х В ) |
1820 x 1750 x 2350 mm |
||
|
Вес нетто машины |
1750 кг |
||
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
Автоматическая система движения с 3-осевым серводвигателем
3-осевая цифровая система считывания координат
Регулировка скорости с инвертором оси X , Y , Z
Подшипник скольжения с широкой коробкой оси Y
Ременная регулировка скорости на вертикальном шпинделе
Регулировка скорости с усиленной коробкой передач с зубчатой передачей на горизонтальном шпинделе
Тиски , цанговый комплект , Набор для крепления , Съемный вал
Вал беседки и универсальный подшипник
Система освещения
Система охлаждения
|
Модель |
Стоимость |
|
TM-320 |
По запросу |
