Технические характеристики
|

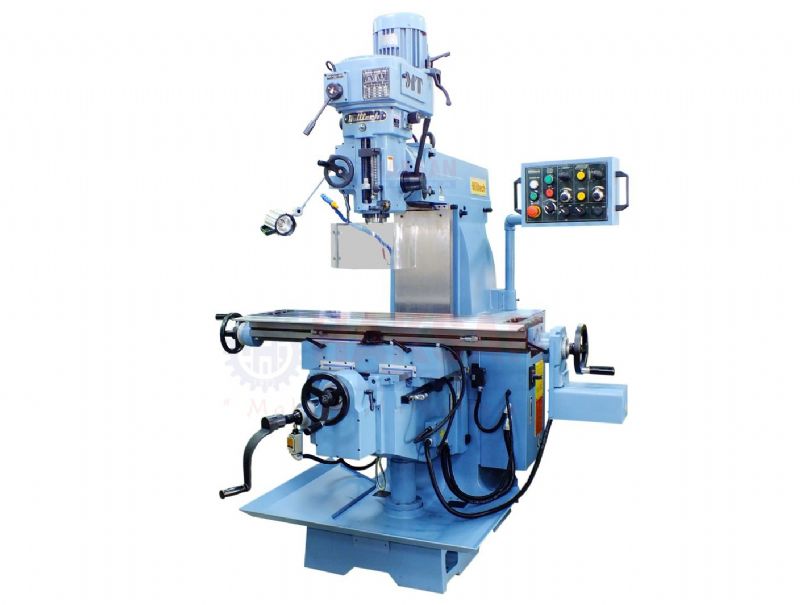

ФРЕЗЕРНЫЙ СТАНОК MILLTECH MOLDER |
|
МОДЕЛЬ : HYM-30 VAD-VSD / С РЕМЕННЫМ ПРИВОДОМ И ИНВЕРТОРОМ - СИСТЕМА ПЕРЕМЕЩЕНИЯ С СЕРВОДВИГАТЕЛЕМ ОСИ X-Y / С ЦИФРОВЫМ / 3-ОСЕВЫМ ДВИГАТЕЛЕМ / С ПОЛНЫМ КОМПЛЕКТОМ |
|
ЛОТОК |
|
|
Размер стола |
1200 x 260mm |
|
Размеры Т-образного канала |
16mm x 3 x 65mm |
|
ДВИЖЕНИЯ |
|
|
Движение оси х |
680 мм |
|
Движение оси Y |
400 мм |
|
Движение оси Z |
440 мм |
|
Движение ОЗУ |
450 мм |
|
ВАЛ ФОНАРЯ |
|
|
Обороты вала фонаря |
Модель VAD (с ремнем ) 75-3600 об/мин. (16 ступеней) |
|

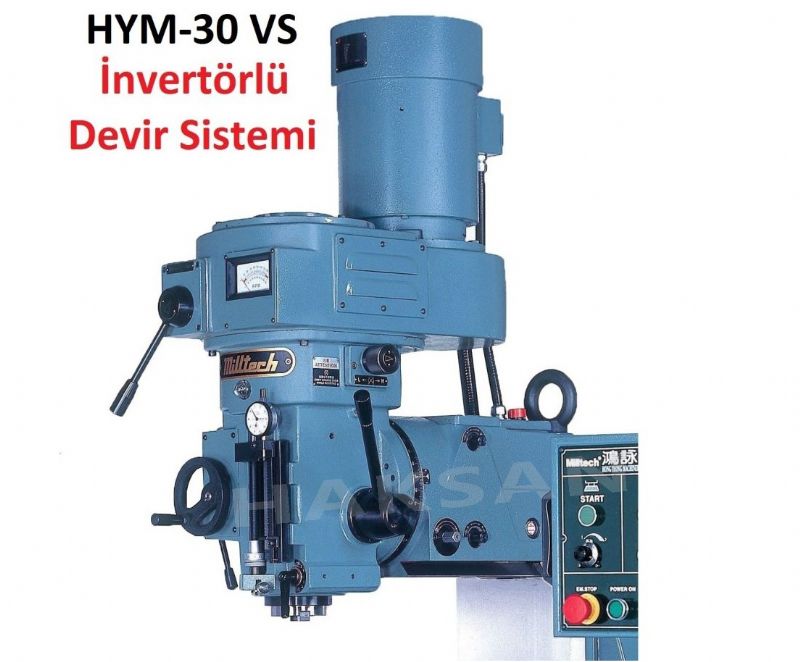

Модель VSD ( с инвертором ) 60-3600 (бесступенчатая) |
|
|
Наконечник вала фонаря |
ISO 40 |
|
Движение вала фонаря |
140 мм |
|
Коэффициент подачи вала фонаря |
0.035 / 0.07 / 0.14 mm/dk. |
|
Мощность двигателя шпинделя фонаря |
3.7 kw (5HP) |
|
Диаметр вала фонаря |
110 мм |
|
Угол поворота головки ( справа налево ) |
45° |
|
Расстояние между концом вала фонаря и столом |
0-530 мм |
|
Расстояние между шпинделем фонаря и колонной |
165-615 мм |
|
ЭЛЕКТРИЧЕСКАЯ ИНФОРМАЦИЯ |
|
|
Мощность главного двигателя |
3.7 kw (5HP) |
|
Мощность двигателя оси Z |
0.75 Kw (1HP) |
|
Охлаждающий двигатель |
125 W (1/6HP) |
|
РАЗМЕРЫ И ВЕС |
|
|
Размеры машины |
1880x1750 x 2400 мм |
|
Вес нетто |
1800 кг / 1900 кг |
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
3-ОСЕВАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПЕРЕМЕЩЕНИЯ ( НА ОСИ X и Y)
СИСТЕМА ШАРИКОВЫХ ВАЛОВ НА ОСИ X и Y

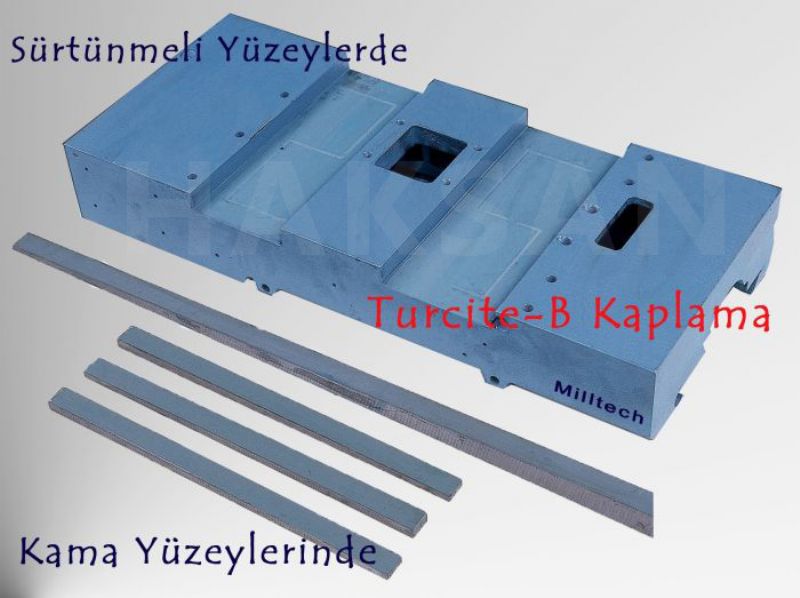

САНИ И ТАНКЕТКА С ПОКРЫТИЕМ TURCITE B
КОМПРАТОР ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ВАЛА ФОНАРЯ
СИСТЕМА НАРЕЗАНИЯ РЕЗЬБЫ ПРОСТОГО ТИПА
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
ПЕРЕДНЯЯ ЧАСТЬ СТОЛА ЗАЩИТНАЯ ПЛАСТИНА ДЛЯ СТРУЖКИ
СИЛЬФОНЫ ДЛЯ ЗАЩИТЫ ОТ СКОЛЬЖЕНИЯ
СИСТЕМА ОХЛАЖДЕНИЯ И ОСВЕЩЕНИЯ
ВАЛ СЪЕМНИКА
СУМКА ДЛЯ ИНСТРУМЕНТА
|
Модель |
Стоимость |
|
HYM-30 VAD/VSD |
По запросу |
