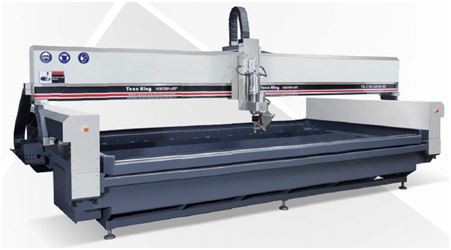

Портальный настольный водоструйный станок с ЧПУ высокого давления с одной головкой для стекла, металла, камня, керамики

Платформа для гидроабразивной резки:
(портальная конструкция)

Площадь разреза:
3000x2000mm

Перемещение по оси X (поперечная балка): 3050 мм

Перемещение по оси Y
(боковая балка): 2050 мм

Толщина резки:
200 мм

Перемещение по оси Z (по вертикали): 220 мм

запрограммировано
IGEMS

5-осевая 3D режущая головка

Японский гармонический привод

* Наклон оси A: + / -65 градусов (с возможностью расширения до 90 градусов)

* Бесконечно вращающаяся ось C

* Вертикальная компенсация

Лазерная система сканирования высоты

-Автоматическое сканирование высоты поверхности заготовки, чтобы устранить допуск на резку, вызванный скосом на неровном материале.

1-2

Компоненты и технические характеристики：

Серводвигатель и драйверы：

Система серводвигателей с абсолютными координатами

Шариковые винты / линейные направляющие：

TBI(Тайвань)

ROUST
(Германия)

Максимальная скорость по осям X и Y：

30 м / мин

Максимальная скорость по оси Z：

2,5 м / мин

(Точность: + /-0.08 прямоугольность / округлость при квадратном срезе 100x100 мм по 3 осям)

Точность оси X / Y ≤ ± 0,05 мм на 300 мм

Точность перемещения:
 ≤ ± 0.015 мм

Смазка проникает в подвижные соединения, требуется срочная смазка.

Структура машины:

Отделите X, Y-образные балки от захвата воды, отсутствие резонанса и теплового расширения от захвата.

Водозаборная структура:

Захват стальной конструкции, нержавеющая сталь (S / S 201 #) верхний экран захвата, регулируемый уровень слива, сменные решетки, максимальная грузоподъемность: 500 кг / М2

Абразивный питатель

Объем подачи регулируется обычным ручным способом. Плавная подача обеспечивает результат точной резки.

Защита от брызг воды IP33. Экономия абразива до 20%.

Режущая головка: Доступна для алмазного или рубинового отверстия / сменного абразива / пистолета для стрельбы чистой водой / сменной смесительной камеры / высокоточного результата резки

1/4 " трубки высокого давления, сделанные в Китае

Модель

Стоимость, доллары США

Портальный настольный водоструйный станок с ЧПУ высокого давления с одной головкой для стекла, металла, камня, керамики

По запросу
