Технические параметры

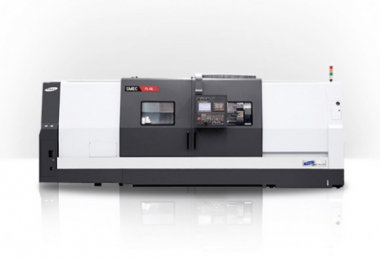

15 ~ 24-дюймовый токарный центр с подшпиндельным управлением по оси Y диаметром 15 ~ 24 дюйма
|
SL 4500XY |
SL 4500LY |
SL 4500XLY |
|||||||
|
Тип |
A |
B |
C |
A |
B |
C |
A |
B |
C |
|
Производительность |
|||||||||
|
Размер патрона (дюйм) |
18 (15) |
21 |
24 |
18 (15) |
21 |
24 |
18 (15) |
21 |
24 |
|
Максимальный диаметр по Тьюрингу. (мм) |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
|
Максимальный рабочий диаметр стержня. (мм) |
116.5 |
139 |
165.5 |
116.5 |
139 |
165.5 |
116.5 |
139 |
165.5 |
|
Максимальная длина токарной обработки (мм) |
2140 |
2117 |
2117 |
2930 |
2930 |
2930 |
5000 |
5000 |
5000 |
|
Размах над станиной (мм) |
975 |
975 |
975 |
975 |
975 |
975 |
975 |
975 |
975 |
|
Путешествия |
|||||||||
|
Перемещения (мм) |
X: 350 / Y: 200 / Z: 2270 |
X: 350 / Y: 200 / Z: 2270 |
X: 350 / Y: 200 / Z: 2270 |
X: 350 / Y: 200 / Z: 3060 |
X: 350 / Y: 200 / Z: 3060 |
X: 350 / Y: 200 / Z: 3060 |
X: 350 / Y: 200 / Z: 5090 |
X: 350 / Y: 200 / Z: 5090 |
X: 350 / Y: 200 / Z: 5090 |
|
Высокая скорость перемещения (X/Y/Z) |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
X: 20 / Y: 15 / Z: 10 |
|
Шпиндель |
|||||||||
|
Частота вращения шпинделя (Об/мин) |
1800 [2000] |
1500 |
1200 |
1800 [2000] |
1500 |
1200 |
1800 [2000] |
1500 |
1200 |
|
Двигатель шпинделя (Продолжение / Макс.) (КВТ) |
30 / 45 |
30 / 45 |
30 / 45 |
30 / 45 |
30 / 45 |
30 / 45 |
30 / 45 |
30 / 45 |
30 / 45 |
|
Диаметр вытяжной трубы (мм) |
117.5 |
140 |
166.5 |
117.5 |
140 |
166.5 |
117.5 |
140 |
166.5 |
|
Револьверная ГОЛОВКА |
|||||||||
|
Количество инструментов |
12 [BMT |
12 [BMT |
12 [BMT |
12 [BMT |
12 [BMT |
12 [BMT |
12 [BMT |
12 [BMT |
12 [BMT |
|
Размер станка |
|||||||||
|
Длина (мм) |
5570 |
5570 |
5570 |
6350 |
6350 |
6350 |
8700 |
8700 |
8700 |
|
Высота (мм) |
2303 |
2303 |
2303 |
2303 |
2303 |
2303 |
2443 |
2443 |
2443 |
|
Ширина (мм) |
2659 |
2659 |
2659 |
2659 |
2659 |
2659 |
2683 |
2683 |
2683 |
|
Вес (кгс) |
17000 |
17000 |
17000 |
22000 |
22000 |
22000 |
25000 |
25000 |
25000 |
|
Модель |
Стоимость, доллары США |
|
SL 4500Y Серии |
По запросу |
