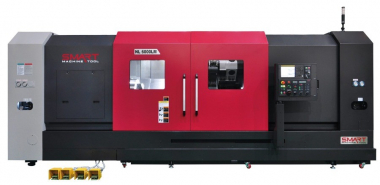

NL6000

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки.

• Мощный главный шпиндель с максимальной мощностью 55 кВт.
• Большой диаметр сквозного отверстия шпинделя: Ø181 мм (7,125 дюйма).
• Оборудован двухступенчатым редуктором для улучшения мощности и крутящего момента шпинделя.
• Шарико-винтовая передача большого диаметра с предварительным натягом радиальных шарикоподшипников обеспечивает точное и плавное вращение.

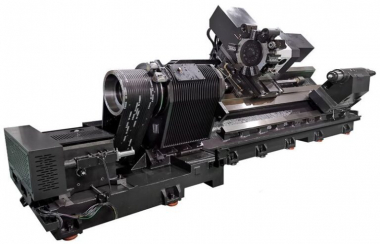

• Изготовлен из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.
• Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.

Максимальная скорость движения по оси Z:

– NL6000/M/S/SM: 20 м/мин [787 изображений в минуту].

– NL6000L/LM: 16 м/мин [630 изображений в минуту].

– NL6000XL/XLM: 10 м/мин [394 изображений в минуту].

• Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.
• Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.
• Главный шпиндель, комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.
• Револьверная головка, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.
• Главный шпиндель, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя.
• Комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и превосходную высокоточную обработку.

Характеристики:

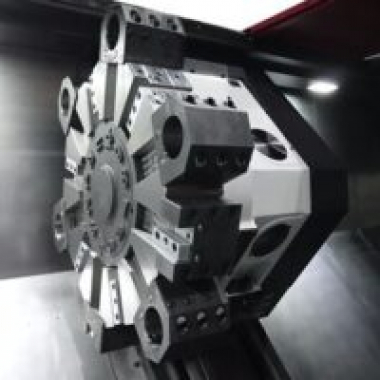

Стандартная турель:

• Револьверная головка с 12 позициями.
• Применяется трехкомпонентная криволинейная муфта большого диаметра для обеспечения превосходной прочности и увеличения срока службы инструмента.
• Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость (время индексации 0,25 секунды).
• Диаметр соединения: Ø320 (12,6 дюйма).
• Усилие зажима: 212,4 кН.

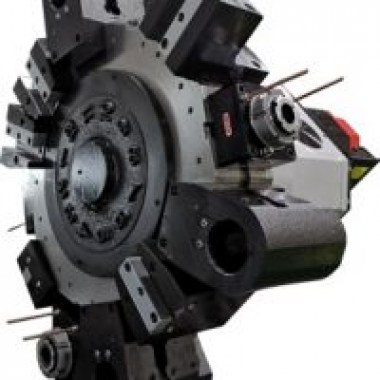

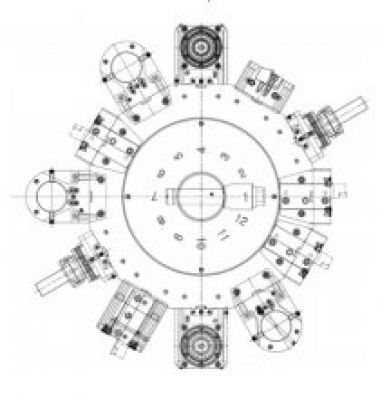

Фрезерные турели:

• 12-позиционная револьверная головка BMT85.
• Использование трехкомпонентной криволинейной муфты с прочной гидравлической зажимной конструкцией.
• Использование мощного двигателя и высокоскоростного вращающегося инструмента.
• Осуществление высокоточной обработки с помощью конструкции фрезерного инструмента с улучшенной режущей способностью.
• Диаметр соединения: Ø320 (12,6 дюйма).
• Усилие зажима: 212,4 кН.

Спецификация:
