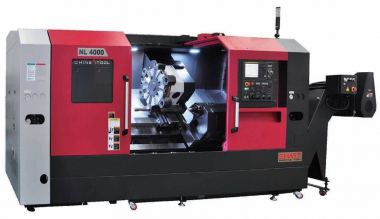

NL4000

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки. Высокоточная обработка возможна благодаря наклонной станине под углом 45° и конструкции торсионной трубки. Шарико-винтовая передача с предварительным натяжением и фиксированной конструкцией на обоих концах минимизирует тепловое смещение. Установлен двухступенчатый редуктор для улучшения мощности и крутящего момента шпинделя. Высокая мощность шпинделя обеспечивает мощную резку.

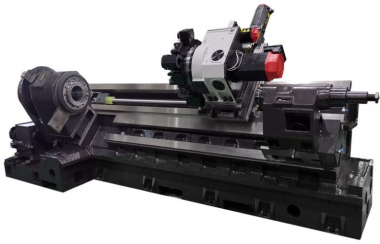

Изготовлен из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.

• Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.
• Максимальная скорость перемещения по оси Z: 20 м/мин [787 дюймов в минуту]
• Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.

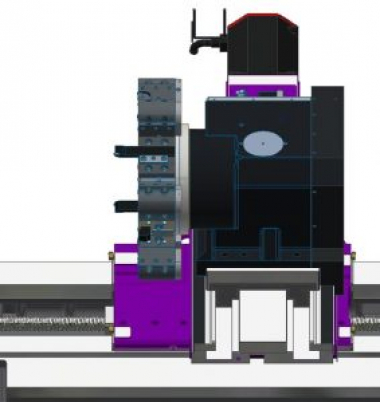

• Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.

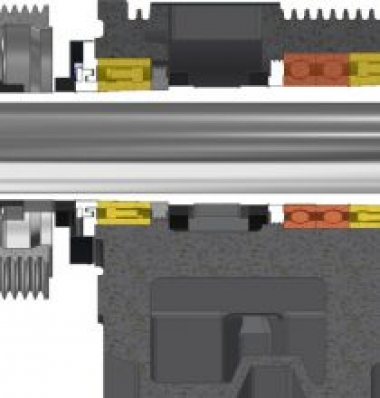

• В главном шпинделе комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.
• Револьверная головка, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.
• Главный шпиндель, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя.
• Комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и превосходную высокоточную обработку.

Характеристики:

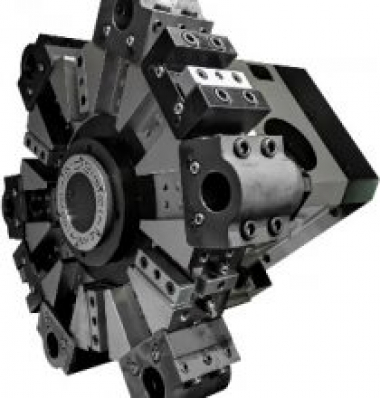

Стандартная турель:

• Револьверная головка с 12 позициями.
• Применяется трехкомпонентная криволинейная муфта большого диаметра для обеспечения превосходной прочности и увеличения срока службы инструмента.
• Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость.
• (время индексации 0,25 секунды).
• Диаметр муфты: Ø320 (12,6 дюйма).
• Усилие зажима: 159,3 кН.
• Число делений револьверной головки: 12 шт .
• Размер инструмента (НД/ВД): □32/60
• Время индексации: 0,25 с

Фрезерные турели:

• 12-позиционная револьверная головка BMT75.
• Использование трехкомпонентной криволинейной муфты с прочной гидравлической зажимной конструкцией.
• Использование мощного двигателя и высокоскоростного вращающегося инструмента.
• Осуществление высокоточной обработки с помощью конструкции фрезерного инструмента с улучшенной режущей способностью.
• Диаметр муфты: Ø320 (12,6 дюйма).
• Усилие зажима: 159,3 кН.
• Скорость: 4000 об/мин.
• Максимальная мощность: 15 кВт.
• Максимальный крутящий момент: 95,5 Нм.

Спецификация:
