Технические характеристики

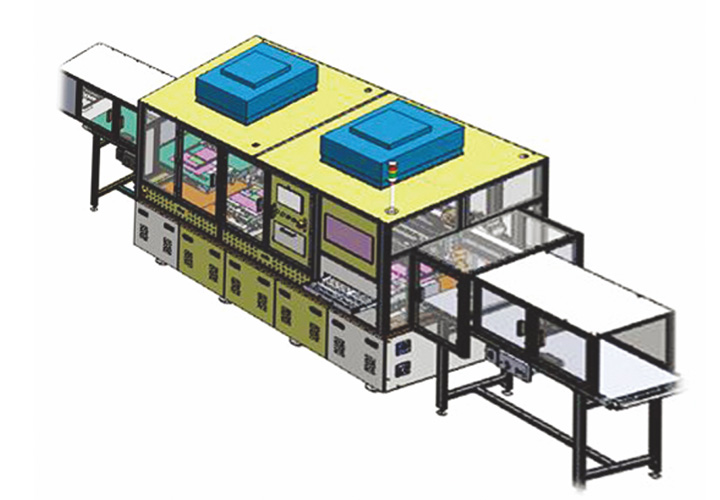

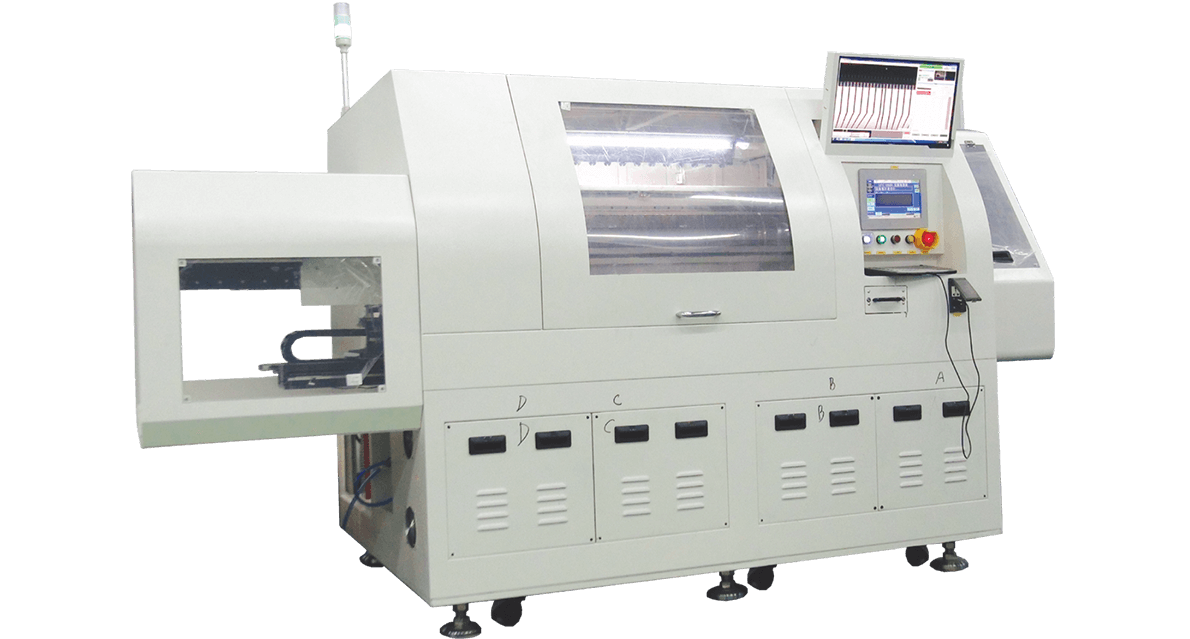

Полностью автоматическое оборудование для обнаружения частиц в зоне вдавливания и тестирования импеданса применяется для контроля проводящих частиц после основного прессования AOI-COF/IC/FPC, а также для тестирования частиц и импеданса AG после прессования. Процесс включает автоматическую подачу, позиционирование с помощью CCD-камеры, проведение измерений/тестов и выгрузку изделий.
|
Параметр |
Значение |
|
Размер обрабатываемых изделий |
3~8"&7~17"&21~85" |
|
Производительность |
3,5 сек (3~8") и 8 сек (7~17") и 12~19 сек (21~85") |
|
Точность оборудования |
AOI±2мкм ART±60мОм |
|
Габариты оборудования |
AOI: 3400×1750×1700 мм (ориентировочно) ART: 2000×16500×1800 мм (ориентировочно) |
|
Технические преимущества |

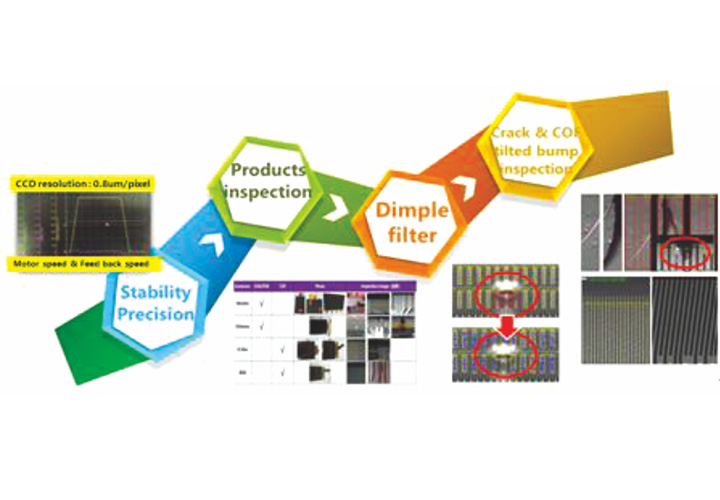

Высокая точность и высокая стабильность работы, функция фильтрации вдавленных дефектов, проверку проводящих частиц на V-образных контактных выступах («восьмеркообразной» формы) микросхем, гибких печатных плат и чипов на плёнке, проверку инородных частиц и трещин в области выступов с возможностью выявления частиц размером не менее 10 микрометров, контроль внешнего вида лицевой стороны микросхем с точностью не хуже 10 микрометров по осям X и Y, а также дополнительная функция сортировки в зоне выводов, включая инородные тела, трещины и сколы кромок. |
|
Технический процесс |
AOI: подача модуля LCM → позиционирование с помощью камеры CCD → проверку частиц в зоне вдавливания и проверка точности → автоматическая выгрузка |
|
Модель |
Стоимость, доллары США |
|
Полностью автоматическое оборудование для обнаружения частиц в зоне вдавливания и тестирования импеданса |
По запросу |
