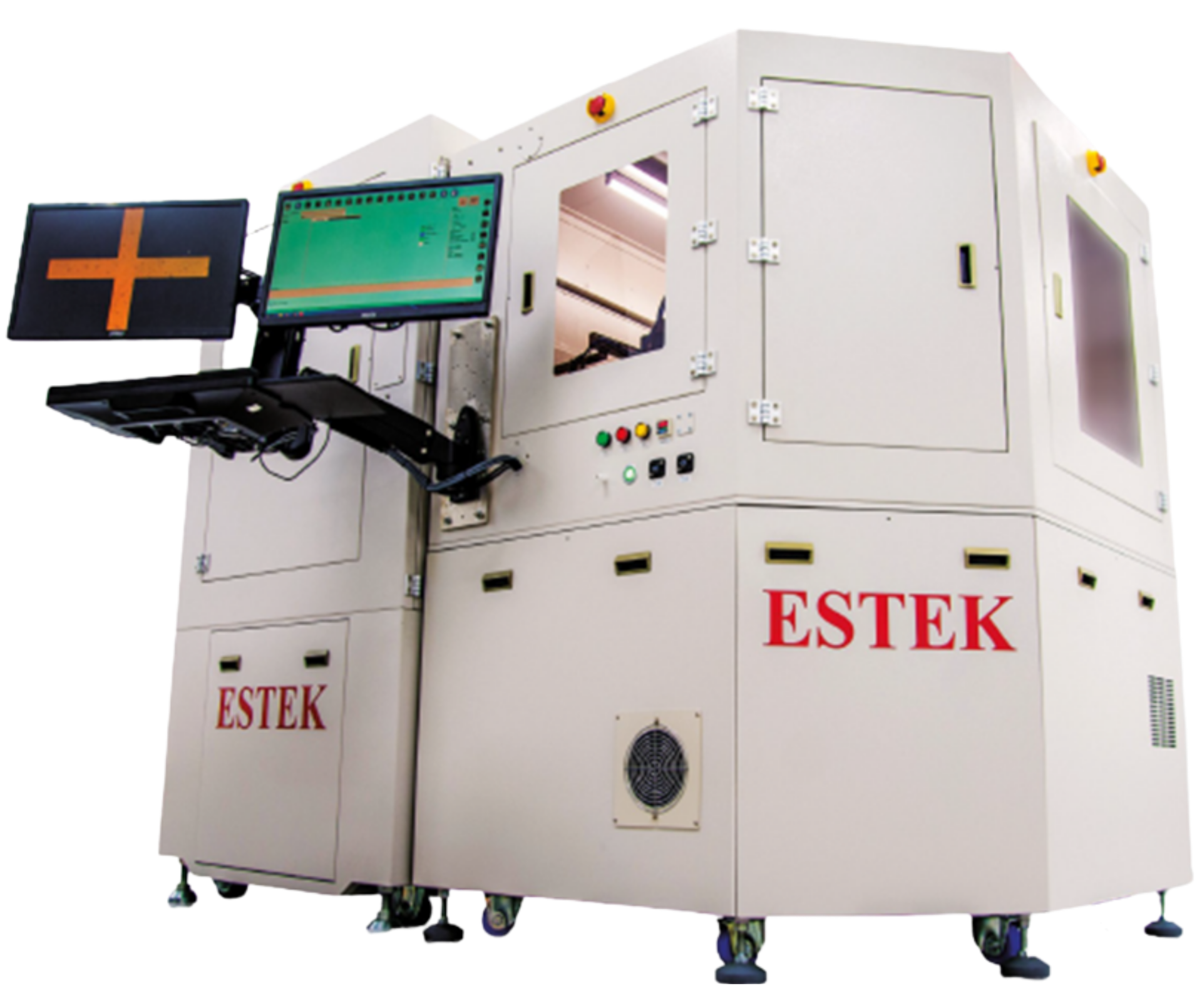

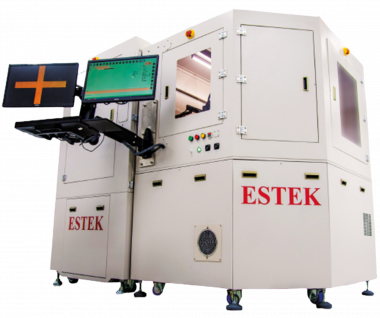

Система микроскопического контроля EWS 300

Возможности проверки

Выявление косметических дефектов на пластине, измерение, нанесение чернильных точек на пластину, маркировка щупом и т. д.

Настройка (онлайн и офлайн)

Автоматическая генерация изображения «золотого образца» с производственной пластины.
Интерактивные графические инструменты для определения различных зон.
Пользовательские параметры обнаружения дефектов и зон.

Разрешение

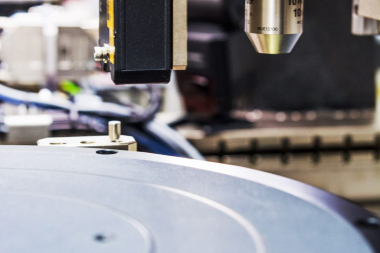

Возможность смены нескольких объективов, разрешение до 0,35 мкм на пиксель.

Точность

До 0,7 мкм.
Представляет собой отклонение между средним значением распределения результатов повторных измерений золотой мишени и его эталонным значением

Повторяемость

До 0,7 мкм при 3 сигмах.
Представляет собой значение отклонения в 3 сигмы от распределения результатов повторных измерений одного и того же реального компонента.

Минимальное Обнаружение дефектов

До 1 мкм.

Автоматизация производства

SECS/GEM

Чистота

Класс 100/1000

Система удаления частиц

Система HEPA

Выходные данные

Карта пластин, отчёт об анализе SPC, KLARF

Выходные данные

Карта пластин, отчёт об анализе SPC, KLARF

Идентификатор пластины

Возможности считывания: SEMI M12, M13, M1.15, T1.95

OCR

ECC200, T7 DtaMatrix, QR-код

BC412, IBM412

Тип пластины

Пластинчатая и плёночная рамки

Поддерживаемый размер пластины

6", 8" & 12"

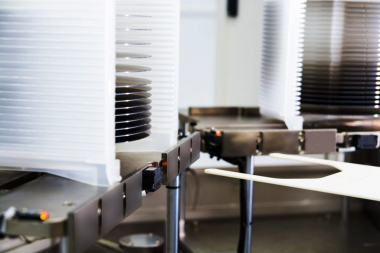

Пластинчатые кассеты

Стандартные кассеты: Entegris, Empak или Fluoroware (опция FOUP)

Обработка вафель

Двуручный робот для обработки пластин с датчиком (сопоставлением)

Модель

Стоимость, доллары США

EWS 300

По запросу
