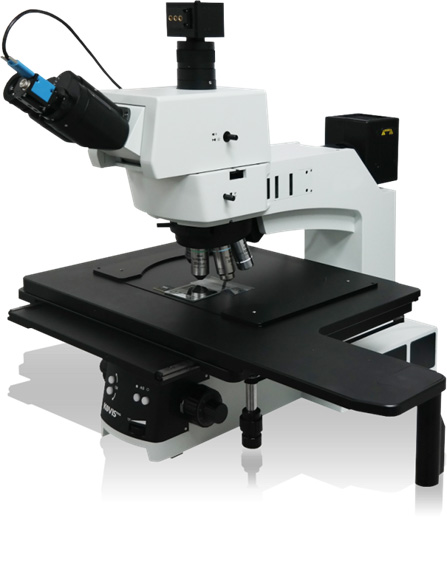

Инфракрасный микроскоп IRM-300

Технические характеристики

Коротковолновое инфракрасное излучение (SWIR) обычно определяется как свет в диапазоне длин волн от 0,9 до 1,7 мкм, но также может классифицироваться как свет в диапазоне от 0,7 до 2,5 мкм. Поскольку верхний предел передачи составляет около 1,0 мкм, для SWIR-визуализации требуются уникальные компоненты, способные работать в этом диапазоне. Основными датчиками, используемыми в SWIR, являются датчики на основе арсенида галлия-индия (InGaAs), которые охватывают типичный SWIR-диапазон, но могут расширяться от 550 нм до 2,5 мкм. Линейные сканирующие датчики InGaAs доступны на рынке, однако матричные датчики InGaAs обычно ограничены военными применениями (TAR) и могут использоваться только в коммерческих целях при наличии соответствующего разрешения. Линзы для SWIR-визуализации специально разработаны, оптимизированы и покрыты усиленным покрытием для работы с SWIR-длинами волн.

В отличие от средневолнового (MWIR) и длинноволнового инфракрасного излучения (LWIR), которые излучаются самими объектами, SWIR аналогичен видимому свету (VIS), где фотоны отражаются и поглощаются объектами. Это обеспечивает превосходную контрастность для задач визуализации, требующих высокой разрешающей способности. Звездный свет и фоновое излучение являются естественными источниками SWIR, что делает его идеальным для наружных и ночных съемок.

Для работы необходимо использовать линзы, совместимые с SWIR-диапазоном. Линзы, разработанные для видимого спектра, обеспечивают изображение с низким разрешением и большими искажениями. Поскольку SWIR-волны менее подвержены рассеиванию, можно использовать компоненты, предназначенные для видимого света (например, лазерные пластины, окна и т. д.), что снижает затраты и обеспечивает защиту от шумов. SWIR может применяться в задачах, где использование видимого света затруднено. При SWIR-визуализации водяной пар, дым и некоторые материалы (например, кремний) выглядят прозрачными. Кроме того, SWIR позволяет легко различить цвета, которые в видимом свете кажутся практически одинаковыми.

Применение SWIR

SWIR-визуализация используется в различных областях, включая:

• проверку электронных плат;
• инспекцию солнечных элементов;
• контроль качества продукции;
• идентификацию и сортировку;
• наблюдение;
• защиту от подделок;
• контроль производственных процессов.

• Увеличение: 50X–500X (максимально 1000X);
• Окуляр: Высококачественный P1.10X / 25 мм с регулируемым диоптрийным корректором;
• Насадка для наблюдения: Регулируемая (0–35 см) до окулярной линзы;
• Межзрачковое расстояние: 50–76 мм;
• Объективы: NIR SX, 10X, 20X, 50X, 100X (Nikon, Mitutoyo, Edmond);
• Револьверная головка: BD-секступлетная с DIC-слотом;

-Рефлектор с коаксиальной точной фокусировкой;

-Ход фокусировки: 33 мм;

-Точность: 0,001 мм;

-Встроенный трансформатор с широким диапазоном напряжения 100–240 В.

• Освещение:

-Рефлекторный осветитель с красной или синей линией и регулируемой диафрагмой по центру;

-Слоты для светофильтров и поляризаторов;

-Наклонная лампа 100 Вт (12 В).

• Столик: Механический столик 14×12 дюймов с рукояткой сцепления;
• Рабочий диапазон: 356 мм × 305 мм;
• Адаптер для камеры: C-крепление 0.5X / 0.56X / 1X с регулируемым фокусом;
• Двойной C-адаптер для камеры: позволяет преобразовать обычный микроскоп в ИК-микроскоп с помощью сдвижного затворного блока.
