Технические характеристики
Данное оборудование предназначено для проверки эффективности плазменной очистки после соответствующего технологического процесса. Подходит для следующих изделий:
- Кремниевые пластины диаметром от 8 до 12 дюймов;
- Lead frame (рамки для микросхем);
- Печатные платы (PCB).
Способ измерения:
- Полностью автоматический;
- Полуавтоматический;
- Ручной.
Способ загрузки/выгрузки:
- Ручной (стандартная комплектация);
- Автоматический (опционально).
Технические параметры
|
Модель |
Ручной (WCA-500) |
Полностью автоматический (WCA-700) |
|
Габариты (Д × Ш), мм |
600×300 |
600×400 |
|
Вес, кг |
10 |
10 |
|
PC |
✓ |
✓ |
|
CCD (Diploid) |
100%×768 |
100%×768 |
|
Питание CCD |
USB 2.0 |
USB 2.0 |
|
Сухой столик, мм |
12" |
12" |
|
HDD |
✓ |
✓ |
|
Операционная система |
Windows 7 |
Windows 7 |
|
Стандартный режим |
Авторезерв |
Авторезерв |
|
Формат изображения |
BMP |
BMP |
|
Автосохранение отчётов |
— |
— |
|
Диапазон измерения (°) |
3 ~ 177 |
3 ~ 177 |
|
Точность измерения (°) |
±1 |
±1 |
|
Частота кадров (кадр/с) |
14 |
14 |
|
Объём дозирования (мкЛ) |
100 |
500 |
|
Автоматическое дозирование |
— |
— |
|
Объём капли (мкЛ) |
Н/Д |
0.15 |
|
Автоповорот столика |
— |
✓ |
|
Характеристика |
Ручной (WCA-650) |
Автоматический (X-ось, WCA-750) |
Автоматический (XYB-оси, WCA-900) |
|
Габариты прибора (Д × Ш), мм |
400 × 300 |
500 × 350 |
600 × 350 |
|
Вес прибора, кг |
8 |
10 |
10 |
|
Базовая конфигурация (опционально с разными ПК) |
✓ |
✓ |
✓ |
|
PLC |
— |
✓ |
✓ |
|
CCD (пиксели) |
1024 × 768 |
1024 × 768 |
1024 × 768 |
|
Питание CCD |
USB 2.0 |
USB 2.0 |
USB 2.0 |
|
Платформа, мм |
250 × 82 |
250 × 82 |
300 × 100 |
|
LED-подсветка |
✓ |
✓ |
✓ |
|
Операционная система |
Windows 7 |
Windows 7 |
Windows 7 |
|
Способ связи |
Автоматический |
Автоматический |
Автоматический |
|
Формат изображения |
BMP |
BMP |
BMP |
|
Автосохранение отчётов |
— |
✓ |
✓ |
|
Диапазон измерения (°) |
3 – 177 |
3 – 177 |
3 – 177 |
|
Точность измерения (°) |
±1 |
±1 |
±0.1 (на основе сопоставления изображений) |
|
Частота кадров (кадр/с) |
14 |
14 |
14 |
|
Объём пробы (мкЛ) |
100 |
500 |
500 |
|
Автоматическое дозирование |
— |
✓ |
✓ |
|
Расход дозирования (мкЛ) |
Нет данных |
0.15 |
0.02 |
|
Автоповорот платформы |
— |
✓ |
✓ |
|
Модель |
Стоимость, доллары США |
|

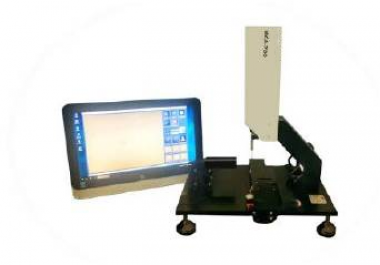

Калибровочная пластина для измерителя краевого угла WCA-900 |
По запросу |
