Калибровочная пластина для измерителя краевого угла WCA-500

Технические характеристики

Калибровочная пластина разработана специально для измерителей краевого угла (контактного угла) и предназначена для тестирования и калибровки показаний прибора. Изготовлена по технологии оптического напыления, обладает высокой точностью и минимальным количеством микродефектов.

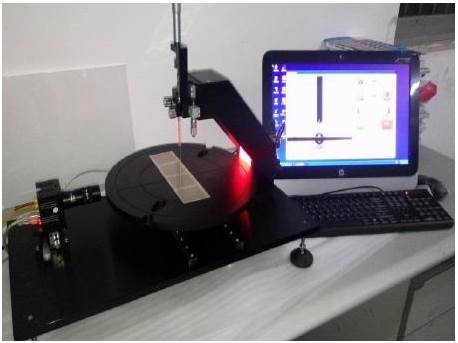

Обзор прибора для измерения краевого угла (контактного угла):

• Платформенное измерение с захватом изображения;
• Совместимость с пластинами (Wafer) диаметром 8 и 12 дюймов;
• Ручная микродозирующая пипетка (объем: 100 мкл);
• Размер платформы: диаметр 320 мм;
• Поворотный рабочий стол с перемещением по оси X (ход: 165 мм);
• Максимальное ручное перемещение образца: 110 мм;
• Максимальная измеряемая толщина: 5 мм;
• Диапазон измерения угла: 0–180°;
• Разрешение измерения: 0.1°;
• Настольный компьютерный интерфейс;
• Максимальный размер тестируемого образца: 310×310 мм. (прибор поддерживает как крупные, так и мелкие образцы);
• При тестировании 12- и 8-дюймовых пластин можно проверять верхнюю, нижнюю, левую, правую и центральную части;
• Во время тестирования не допускается значительная деформация пластины;
• Столик для образцов оснащен вакуумным креплением для фиксации изделия и уменьшения деформации;
• В комплекте бесплатно поставляются 4 пипетки и иглы для дозирования.
