Высокоскоростное сканирование и реконструкция с нескольких углов
Технические характеристики
- Использует технологию сверхбыстрого сканирования в полёте и кольцевую многократную проекционную реконструкцию;
- Скорость сканирования в режиме «в полёте» достигает до 1,7 секунды на одно поле зрения (FOV);
- Гибкая настройка — 7 вариантов количества проекций и 7 уровней разрешения для различных задач;
- Поддержка трёх режимов программирования и функции автоматического обучения параметров — высокая эффективность настройки;
- Визуализация в трёх проекциях: XY, YZ и XZ — для более наглядной диагностики дефектов;
- Сдвоенные линейные двигатели с оптическими линейками обеспечивают высокоточную систему позиционирования.
Технические параметры
|
Модель оборудования
|
3D AXI |
Увеличенный 3D AXI |
|
|
Технические характеристики параметров
|
Метод3D-реконструкции |
Быстрая съемка + круговая многоугловая проекционная реконструкция |
|
|
Разрешение |
6, 8, 10, 15, 20, 25, 30 мкм |
8, 10, 15, 20, 25, 30 мкм |
|
|
Количество проекций для 3D |
32, 48, 64, 128, 256, 512, 1024 |
||
|
Рентгеновский источник |
Микрофокусный источник |
||
|
Напряжение |
30-130 кВ, 10-300 мкА |
||
|
Детектор |
MOS-плоскостной детектор |
||
|
Механизм перемещения
|
Система перемещения X/Y |
Двойные линейные двигатели + обратная связь по положению через оптическую линейку |
|
|
Основание |
Гранитная плита |
||
|
Регулировка направляющих |
Автоматическая |
||
|
Направление подачи |
Двунаправленная |
||
|
Фиксация платы |
Автоматическая |
||
|
Аппаратная конфигурация |
ОС |
Windows 10 |
|
|
Интерфейсы связи |
Ethernet, SMEMA |
||
|
Питание |
220 В, 50/60 Гц, 16 А |
||
|
Давление воздуха |
0.5-0.6 МПа |
||
|
Высота направляющих |
900±20 мм |
||
|
Габариты |
1730×2000×1715 |
1835×2110×1715 мм |
|
|
Вес |
3760 кг |
4280 кг |
|
|
Безопасность |
Утечка излучения <0.5 мкЗв/ч |
||
|
Допустимые параметры плат |
Размеры плат |
50×50–610×510 мм |
100×50–750×610 мм |
|
Компенсация |
±3 мм (с лазерным датчиком смещения) |
||
|
Вес платы |
<7 кг <15 кг |
||
|
Зазоры |
Верх: 80 мм; Низ: 40 мм |
||
|
Технологический край |
3.0 мм 4.0 мм |
||
|
Модель |
Стоимость, доллары США |
|

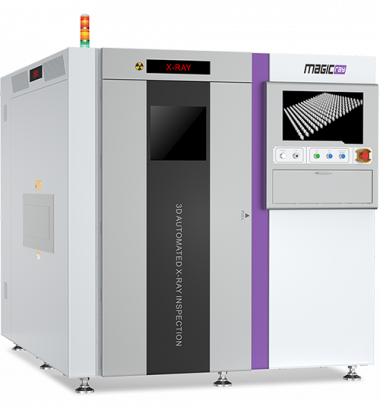

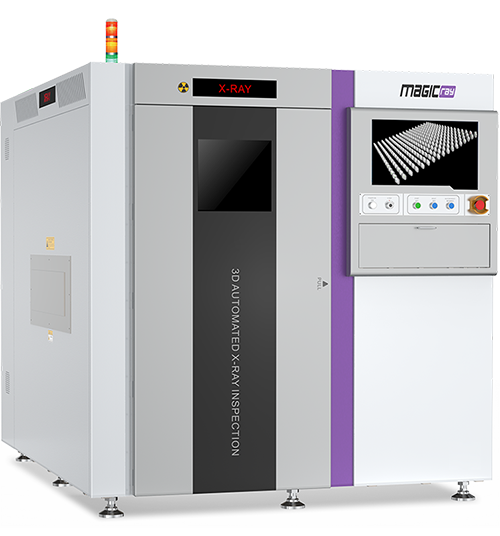

Полностью автоматическая онлайн 3D AXI-система |
По запросу |
