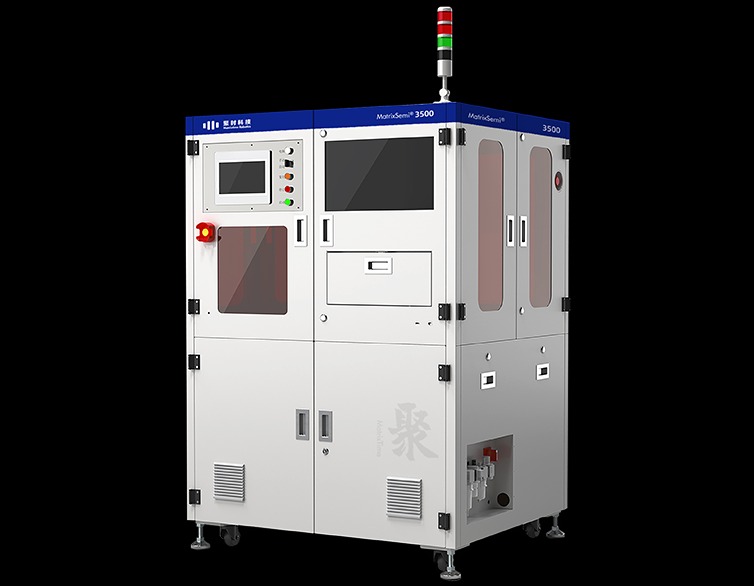

Оборудование для контроля упаковки на уровне пластин CMOS-датчика изображения

Технические характеристики

• Специальная технология формирования изображения освещения, адаптированная к сложной схеме формирования изображения освещения рабочих слоев различной высоты чипа WLCSP;
• Сверхвысокая точность обнаружения дефектов, частота пропущенных обнаружений 0,5%, частота чрезмерных обнаружений 3%;
• Комплексный визуальный модуль, представляющий собой комбинацию решений для получения изображений с высоким и низким разрешением, которые адаптируются к потребностям различных чипов;
• Импорт чертежей CAD для достижения высокой скорости обнаружения структурных дефектов линий и жестяных шариков;
• Инновационный модуль визуализации Dual Light в большей степени способствует обнаружению дефектов и проверки производительности;
• Индивидуальные алгоритмы интегрируют информацию о многоугольных изображениях для достижения высокой скорости обнаружения неструктурированных дефектов;
• Алгоритм искусственного интеллекта в сочетании с традиционным зрением обеспечивает эффективное обнаружение дефектов;
• Индивидуальные визуальные модули для достижения высокой точности при обнаружении неструктурированных дефектов;
• Интегрированное оборудование для тестирования искусственного интеллекта, высокая адаптивность, высокая совместимость, масштабируемость и возможность обновления;
• Многоуровневый алгоритм, позволяющий точно обнаруживать / классифицировать более 20 видов дефектов;
• Высокоавтоматизированное оборудование, интеллектуальный алгоритм комплектации и пополнения запасов для полного разделения хороших и некачественных продуктов;
• Быстрая реализация обмена продуктами между различными тестируемыми продуктами и интеллектуальный алгоритм планирования пути.
