Технические характеристики
AOI в основном используется для обнаружения дефектов печатных плат в различных производственных процессах, таких как зазоры, обрывы меди, короткое замыкание, разрыв цепи, остаточная медь, точечные отверстия, ширина и расстояние между проводниками и т. д. AOI — это важный инструмент для обеспечения качества печатных плат и своевременного выявления проблем на предыдущих этапах производства.
С развитием печатных плат высокой плотности широко используется технология слепых и заглублённых отверстий в HDI-платах. Отверстие с полимерной заглушкой, то есть слепое отверстие с полимерной заглушкой и заглублённое отверстие с полимерной заглушкой, становится одним из необходимых процессов при производстве HDI-плат. К основным дефектам отверстий с полимерными заглушками относятся протечки, пузырьки, углубления, которые приводят к разрушению плат, ложным соединениям и другим нежелательным результатам. На печатной плате находятся десятки тысяч отверстий с полимерными заглушками, а минимальный диаметр составляет менее 6 мил (0,15 мм). Даже если отверстие для заглушки не подходит, можно не использовать всю пластину, что значительно усложняет обнаружение отверстия для заглушки из смолы.
|
Возможности инспекции. |
|
|
Модель оборудования |

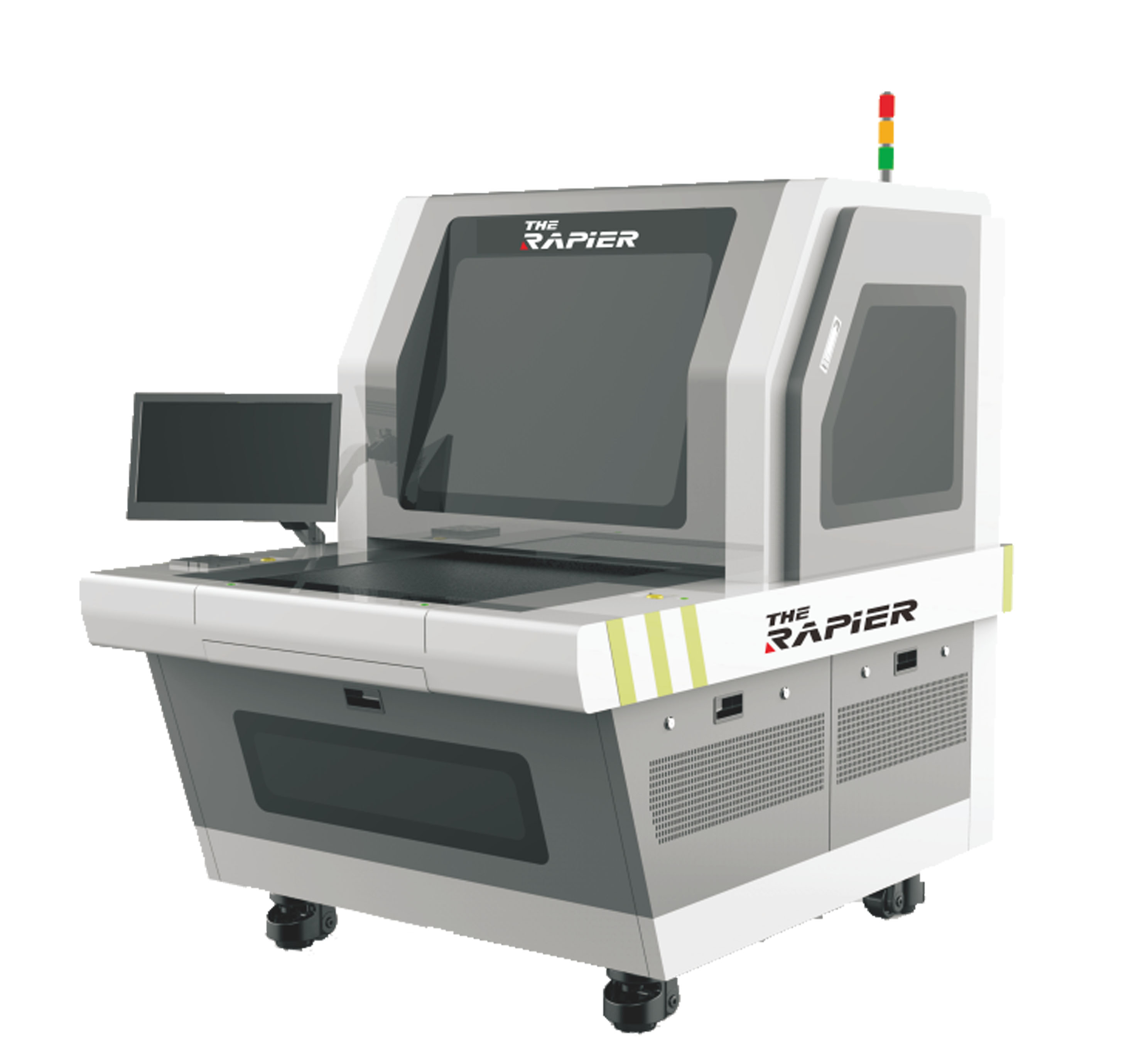

RapierII-S750. |
|
Возможность тестирования |
Пустота / воздушный пузырь в отверстии, видимый серый разностный пиксель >=1 пиксель. Отверстия / незаполненный видимый серый разностный пиксель >=1 пиксель. Пропущенные места упаковки были полностью устранены. Отсутствующие отверстия были полностью устранены. |
|
Диапазон диаметров отверстий под свечи зажигания |
Диаметр 0,15-0,6 мм |
|
Проверьте толщину доски |
0,01 ~8 мм |
|
Эффективность сканирования (18"×24") |
8S/лицо |
|
Зона досмотра. |
|
|
Максимальный размер рабочего стола (X*Y) |
27" X 29" (690X740 мм) |
|
Тестовый режим |
Стандартный анализ контрастности/яркости серого контраста данных. |
|
Расположение путь |
Автоматическое позиционирование по краю пластины без сверления |
|
Режим привода стола-доски |
Приводится в действие прецизионным ходовым винтом и серводвигателем |
|
Объем инспекции |
|
|
Форма правления/сегмент рабочей процедуры |
Отверстие для заглушки или плата инкапсуляции HD/BGA внутреннего слоя. После завершения процессов шлифования и выравнивания. |
|
Материал поверхности из меди |
Электролитическая медная фольга LP, медная фольга VLP и т. д. |
|
Проверка дефектов |
Неплотная упаковка, отверстие, выемка на кромке, впадина, неполная шлифовка кромок отверстия. |
|
Утверждение дефектов |
Ремонтная станция или онлайн-одобрение |
|
Система программного обеспечения. |
|
|
Интерфейс работы |
WIN7 64Bit Поддержка китайского и английского языков |
|
Программное обеспечение для обработки |
Программное обеспечение E-Sight AOI 3200 |
|
Формат данных CAM |
Формат RS-274X GERBER, ODB++ |
|
Рабочая среда |
|
|
Температура |
14℃～26℃ |
|
Влажность |
40%～60% (без конденсации) |
|
Источник света |
|
|
Тип источника света |
Запатентованная технология, специальный светодиодный источник света AOI, длительный срок службы |
|
Срок службы источника света |
Более 10000 часов |
|
Мощность источника света |
400 Вт |
|
Потребление энергии |
|
|
Источник воздуха |
6～8 кгс/см2 |
|
Источник питания |
Переменный ток 380 В ± 5% 50 Гц 3,7 кВт-ч Трехфазная пятисекционная система |
|
Потребление энергии всей машиной |
1700 Вт |
|
Объем |
|
|
Размер |
Д×Ш×В 2050×1400×1770 мм |
|
Качество |
Около 1500 кг |
|
Возможности инспекции. |
|
|
Модель оборудования |
Rapier II-450 |
|
Возможность тестирования |
Оптимальная возможность тестирования: 1,8 мил (ширина линии; межстрочный интервал); Максимальная возможность тестирования: 1,2 мил (ширина линии; межстрочный интервал) |
|
Проверьте толщину доски |
0,01 ~8 мм |
|
Эффективность сканирования (250"×320") |
2мил 240 лиц/час 1.8мил 210 лиц/час 1.5мил 180 лиц/час |
|
Зона досмотра. |
|
|
Максимальный размер рабочего стола (X*Y) |
13"X17" (352X450 мм) |
|
Расположение путь |
Автоматическое позиционирование по краю пластины без сверления |
|
Режим привода стола-доски |
Приводится в действие прецизионным ходовым винтом и серводвигателем |
|
Объем проверки |
|
|
Форма правления |
Внутренний/внешний слой; типы проводки включают сигнальные линии, линии заземления, гибридное экранирование, сетки и другие. |
|
Основной материал |
Гибкая печатная плата и плата HDI |
|
Проверка дефектов |
Короткое замыкание, обрыв цепи, ширина линии, межстрочный интервал выходят за пределы допуска; зазор, выпуклая медь, вогнутая медь, точечное отверстие, остаточная медь, отсутствие отверстий, блокировка отверстий, сломанное отверстие, отсутствие меди, неправильный размер и положение. |
|
Утверждение дефектов |
Одобрено инспекционной станцией |
|
Система программного обеспечения. |
|
|
Интерфейс работы |
Поддержка китайского и английского языков |
|
Программное обеспечение для обработки |
Программное обеспечение E-Sight AOI 3200 |
|
Формат данных CAM |
Формат RS-274X GERBER, ODB++ |
|
Рабочая среда |
|
|
Температура |
16℃～25℃ |
|
Влажность |
40%～60% (без конденсации) |
|
Источник света |
|
|
Тип источника света |
Запатентованная технология, специальный светодиодный источник света AOI, длительный срок службы |
|
Срок службы источника света |
Более 10000 часов |
|
Мощность источника света |
200 Вт |
|
Потребление энергии |
|
|
Источник воздуха |
6～8 кгс/см2 |
|
Источник питания |
Переменный ток 380 В ± 5% 50 Гц 3,7 кВт-ч Трехфазная пятисекционная система |
|
Потребление энергии всей машиной |
1700 Вт |
|
Объем |
|
|
Размер |
Д×Ш×В 1910×1410×1820 мм |
|
Качество |
Около 1200 кг |
|
Модель |
Стоимость, доллары США |
|
AOI для отверстия под смоляную заглушку (RapierII-S750). |
Цена по запросу. |
